题目列表(包括答案和解析)
18.(8分)如图所示为某校物理兴趣小组设计的一个玻璃管测力计,玻璃管竖直悬挂,上
端封闭、下端开口,管内一个很薄的轻质活塞封闭了一定质量的空气,活塞连接一轻质秤钩.已知玻璃管长为10cm,横截面积为1cm2,现将不同质量的钩码M挂在秤钩上,稳定后用刻度尺测量出活塞与管顶之间的距离L,在实验过程中气体的温度保持不变,四次实验的数据记录右面的表格内:
次数 |
1 |
2 |
3 |
4 |
M(kg) |
0.000 |
0.100 |
0.250 |
0.400 |
L(cm) |
4.00 |
4.44 |
5.32 |
6.62 |
(1)通过计算可得实验时的大气压强P0=________Pa.
(2)该玻璃管测力计的刻度是_____________(填:均匀,不均匀)的,它能测量的最大作用力不超过____________N.
(3)通过实验同学们发现用这种玻璃管测力计来测力,存在一些不足之处,请列举两点:
a ____________________________________________________________________________
b ____________________________________________________________________________
17.(6分)应用如图所示的实验器材来研究电磁感应现象及判定感应电流方向.在给出的实物图中,已用实线作为导线连接了部分实验电路
(1)请用实线作为导线从箭头1和2处开始完成其余部分电路的连接;
(2)将线圈L1插入L2中,合上开关,能使感应电流与原电流的绕行方向相反的实验操作是
(A)拔出软铁棒.
(B)拨出线圈L1.
(C)使变阻器滑片P左移.
(D)断开开关. [ ]
16.(6分) 某同学按图示电路进行实验,实验时该同学将滑动变阻器的触片P移到不同位置时测得各电表的示数如表中所示,将电压表内阻看作无限大,电流表内阻看作零.
序号 |
A1示数(A) |
A2示数(A) |
V1示数(V) |
V2示数(V) |
1 |
0.60 |
0.30 |
2.40 |
1.20 |
2 |
0.44 |
0.32 |
2.56 |
0.48 |
(1)电路中ε、r分别为电源的电动势和内阻,R1、R2、R3为定值电阻,在这五个物理量中,可根据表中的数据求得的物理量是(不要求具体计算) _______.
(2)滑动变阻器的触片P移动时其阻值变化了__________Ω.
(3)由于电路发生故障,发现两电流表示数相同了(但不为零),若这种情况的发生是由用电器引起的,则可能的故障原因是
.

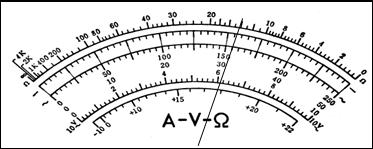

15.(6分)如图所示是学生实验用的多用表刻度盘,当选用量程为25V的电压档测量电压时,表针指于图示位置,则所测电压为_____V;若选用倍率为“×100”的电阻档测电阻时,表针也指于同一位置,则所测电阻的阻值为_______Ω;用多用表测电阻所运用的原理是___________________________________.
14.(4分)某同学在“研究匀速直线运动”的实验中,将小车沿倾斜的长木板无初速下滑,直接用位移传感器采集到实验数据后得到如图所示的s-t图象,从图象表明小车的运动不属于匀速直线运动,其理由是:_____________________________________;为了达到实验目的,应采取的措施是 __________________________.

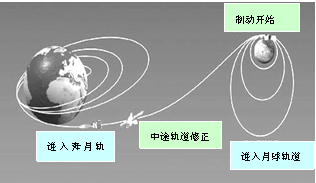

13.据新华网报道,在11月5日前后,嫦娥一号将迎来奔月旅程的最关键时刻--实施首次“刹车”减速.在接近月球时,嫦娥一号将要利用自身的火箭发动机点火减速,以被月球引力俘获进入绕月轨道.这次减速只有一次机会,如果不能减速到一定程度,嫦娥一号将一去不回头离开月球和地球,漫游在更加遥远的深空;如果过分减速,嫦娥一号则可能直接撞击月球表面.该报道的图示如下.则下列说法正确的是
(A)实施首次“刹车”的过程,将使得嫦娥一号损失的动能转化为势能,转化时机械能守恒.
(B)嫦娥一号被月球引力俘获后进入绕月轨道,并逐步由椭圆轨道变轨到圆轨道.
(C)嫦娥一号如果不能减速到一定程度,月球对它的引力将会做负功.
(D)嫦娥一号如果过分减速,月球对它的引力将做正功,撞击月球表面时的速度将很大.
[ ]
12.如图所示,圆形线圈P静止在水平桌面上,其正上方固定一螺线管Q,P和Q共轴,Q中通有变化电流i,电流随时间变化的规律如图b所示,P所受的重力为G,桌面对P的支持力为N,则在下列时刻
(A)t1时刻N>G, P有收缩的趋势.
(B)t2时刻N=G,此时穿过P的磁通量最大.
(C)t3时刻N=G,此时P中无感应电流.
(D)t4时刻N<G,此时穿过P的磁通量最小.
[ ]
11.如图所示电路,a、b、c是三个相同的灯泡,其电阻均大于电池内阻r,当变阻器滑片从变阻器中点向左移动时,下列说法中正确的是
(A)通过a灯的电流减小.
(B)c灯两端的电压减小.
(C)b灯消耗的电功率增大.
(D)电源输出的电功率增大.
[ ]
10.如图所示是世界上早期制作的发电机及电动机的实验装置,有一个可绕固定转轴转动的铜盘,铜盘的一部分处在蹄形磁铁当中.实验时用导线A连接铜盘的中心,用导线B连接铜盘的边缘.若用外力摇手柄使得铜盘转动起来时,在AB两端会产生感应电动势;若将AB导线连接外电源,则铜盘会转动起来.下列说法正确的是
(A)产生感应电动势的原因是铜盘盘面上无数个同心圆环中的磁通量发生了变化.
(B)若顺时针转动铜盘时电路闭合会产生感应电流,则电流从A端流出.
(C)铜盘会转动起来,是由于铜盘沿径向排列的无数根铜条受到安培力产生力矩.
(D)若要通电使铜盘顺时针转动起来,A导线应连接外电源的正极.
[ ]
9.如图所示,P、Q是两个带电量相等的负点电荷,它们连线的中点是O.现将一负电荷先后放在中垂线上的A点与B点,OA<OB,用EA、EB,εA、εB分别表示A,B两点的场强和负电荷在这两点时的电势能,则下列说法正确的是
(A)EA一定大于EB,εA一定大于εB.
(B)EA一定小于EB,εA不一定大于εB.
(C)EA不一定大于EB,εA一定大于εB.
(D)EA不一定大于EB,εA一定小于εB.
[ ]
