15、(6分)图a中电源电动势为E，内阻可忽略不计；电流表具有一定的内阻，电压表的内阻不是无限大，S为单刀双掷开关，R为待测电阻。当S向电压表一侧闭合时，电压表读数为U₁，电流表读数为I₁；当S向R一侧闭合时，电流表读数为I₂。

　　 ⑴根据已知条件与测量数据，可以得出待测电阻R＝　　　　　 。

　　 ⑵根据图a所给出的电路，在图b的各器件实物图之间画出连接的导线。

14、(5分)某同学欲采用如图所示的电路完成相关实验。图中电流表的量程为0.6 A，内阻约0.1 Ω；电压表的量程为3 V，内阻约6 kΩ；G为小量程电流表；电源电动势约3 V，内阻较小，下列电路中正确的是(　 )

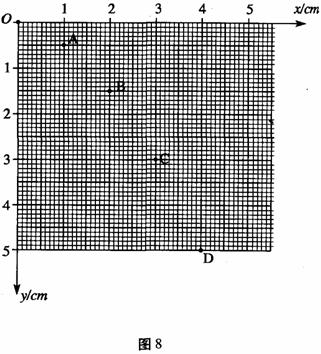

13．(6分)某学习小组，对研究物体平抛运动规律的实验进行了改革，采用频闪数码照相机连续拍摄，在有坐标纸的背景屏前，拍下了小球在作平抛运动过程中的多张照片，经合成后，照片如图8所示，D不是抛出点，O、A、B、C、D为连续五次拍下的小球位置，已知该照相机连续拍照的时间间隔是0.10 s，照片大小如图中坐标所示，又知该照片的长度与实际背景屏的长度之比为1：20．则：

　(1)由该图片可以算出小球平抛的初速度是　　m/s；

　(2)借助该图片，可以推算出该地的重力加速度约为　　m/s²．

12、汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了(　 )

A．35.8 W　　 　B．43.2 W　　　　

C．48.2 W　　　 D．76.8 W

11、在如图所示的电路中，E为电源电动势，r为电源内阻，

R₁和R₃均为定值电阻，R₂为滑动变阻器。当R₂的滑动触点

在a端时合上开关S，此时三个电表A₁、A₂和V的示数分

别为I₁、I₂和U。现将R₂的滑动触点向b端移动，则三个

电表示数的变化情况是(　 )

　　 A．I₁增大，I₂不变，U增大

　　 B．I₁减小，I₂增大，U减小

C．I₁增大，I₂减小，U增大

D．I₁减小，I₂不变，U减小

10．如图所示，一带电粒子在电场中沿曲线AB运动，从B点穿出电场，a、b、c、d为该电场中的等势面，这些等势面都是互相平行的竖直平面，不计粒子所受重力，则

A．该粒子一定带负电

B．此电场不一定是匀强电场

C．该电场的电场线方向一定水平向左

D．粒子在电场中运动过程动能不断减少

9. 如图所示，a、b、c是一条电力线上的三个点，电场线的方向由a到c，a、b间的距离等于b、c间的距离.用U_a、U_b、U_c和E_a、E_b、E_c分别表示a、b、c三点的电势和电场强度，可以断定(　 )　　　　　　　　　　　　

A. U_a＞U_b＞U_c B. E_a＞E_b＞E_c C. U_c－U_b=U_b－U_c D. E_a=E_b=E_c

8．在平直公路上，汽车由静止开始作匀加速运动，当速度达到某一值时，立即关闭动动机后滑行至停止，其v – t图像如图5所示，汽车牵引力为F，运动过程中所受的摩擦阻力恒为f，全过程中牵引力所做的功为W₁，克服摩擦阻力所做的功为W₂，则下列关系中正确的是

　　　 A．F:f=1:3

B．F:f=3:1

C．W₁:W₂=1:1

D．W₁:W₂=1:3

7. 一列简谐横波沿x轴正向传播，O、A、B、C、D为传播方向上的五个质点，相邻质点之间相隔1.0m，如图。t=0时刻波源O点开始向y轴正方向运动。经过0.10s它第一次达到正向最大位移，而此时刻B质点开始从平衡位置开始向y轴正方向运动。由此可以

确定

A. 这列波的波长为8.0m，周期为2.0s

B. 这列波的波速为10m/s，频率是2.5Hz

C. 在0.30s末D质点刚开始振动

D. 在0.30s末D质点第一次达到正向最大位移

6．物体以v₀的速度水平抛出，当其竖直分位移与水平分位移大小相等时，下列说法中正确的是　　 ①竖直分速度与水平分速度大小相等　　　 　　　 ②瞬时速度的大小为

③运动时间为　　　　 　　　　　　　　　　　　　　　　　 ④运动位移的大小为

　　　 A．②③ 　　　　　　　　　　 B．②④ 　　　　　　　　　　 C．②③④　　 　　　　　　　 D．①②③④
