7、一个动能为E_k的带电粒子，垂直于电力线方向飞入平行板电容器，飞出电容器时动能为2E_k，如果使这个带电粒子的初速度变为原来的两倍，那么它飞出电容器时的动能变为　 (　　　　 )

A．8E_k　 　　　　B．2E_k 　　　　C．4.25E_k　　　　　　 　D．2.5E_k

6、如图，将乙图所示的交变电压加在甲图所示的平行板电容器A、B两极板上，开始时B板的电势比A板高，有一位于极板中间的电子，在t=0时刻由静止释放，它只在电场力作用下开始运动，设A、B两板间距足够大，则 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

A．电子一直向A板运动

B．电子一直向B板运动

C．电子先向A板运动，再向B板运动，

再返回，如此做周期性运动

D．电子先向B板运动，再向A板运动，

再返回，如此做周期性运动

5、如图所示，从灯丝发出的电子经加速电场加速后，进入偏转电场，若加速电压为U₁，偏转电压为U₂，要使电子在电场中的偏转量y增大为原来的2倍，下列方法中正确的是

A、使U₁减小到原来的1/2

B、使U₂增大为原来的2倍

C、使偏转板的长度增大为原来2倍

D、使偏转板的距离减小为原来的1/2

4.如图甲是某电场中的一条电场线，A、B是这条电场线上的两点，若将一负电荷从A点自由释放，负电荷沿电场线从A到B运动过程中的速度图象如图乙所示，比较A、B两点电势的高低和场强大小可知(　　 )

(A)φ_A>φ_B (B)φ_A<φ_B

(C)E_A>E_B (D)E_A<E_B

3.示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示。如果在荧光屏上P点出现亮斑，那么示波管中的(　　 )

　 A．极板x应带正电　　　　　　　　　　　　　　　

B．极板x´应带正电

　 C．极板y应带正电　　　　　　　

　　 D．极板y´应带正电

2.如图所示，空间有一水平匀强电场，在竖直平面内有一初速度v₀的带电微粒，沿图中虚线由A运动至B，其能量变化情况是(重力不能忽略)：(　　 )

(A)动能减少，重力势能增加，电势能减少　

(B)动能减少，重力势能增加，电势能增加

(C)动能不变，重力势能增加，电势能减少

(D)动能增加，重力势能增加，电势能减少

1.如图所示，在静止的点电荷+Q所产生的电场中，有与+Q共面的A、B、C三点，且B、C处于以+Q为圆心的同一圆周上。设A、B、C三点的电场强度大小分别为E_A、E_B、E_C，电势分别为φ_A、φ_B、φ_C，则下列判断正确的是：

A. E_A<E_B，φ_B＝φ_C　 B. E_A>E_B，φ_A>φ_B　 C. E_A>E_B，φ_A<φ_B　 D. E_A>E_C，φ_B＝φ_C

12．(8分)如图甲所示，用包有白纸的质量为1．00kg的圆柱棒替代纸带和重物；蘸有颜料的毛笔固定在电动机的飞轮上并随之匀速转动，以替代打点计时器．烧断悬挂圆柱棒的线后，圆柱棒竖直自由下落，毛笔就在圆柱棒面的纸上画出记号．如图乙所示．设毛笔接触棒时不影响棒的运动，测得记号之间的距离依次为26.0 mm、50.0 mm、74.0mm、98.0 mm、122.0 mm、146.0 mm，由此可验证机械能守恒定律．已知电动机铭牌上标有“1200 r／min”字样．根据以上内容回答下列问题．

(1)毛笔画相邻两条线的时间间隔T=　　 s．

(2)根据图乙所给的数据可知：毛笔画下记号“3”时，圆柱棒下落的速度　　 ；画下记号“6”时，圆柱棒下落的速度　　 ；在毛笔画下记号“3到画下记号“6”的这段时间内，棒的动能的变化量为　　 J，重力势能的变化量为　　 J．由此可得出的结论是：　 　　　　　　　　　　　　　　　　　　　　　．(g取,结果保留三位有效数字)

l 3．(10分)如图所示．质量均为m的A、B两环用不可伸长的细线相连后分别套在水平光滑的细杆OP和竖直光滑的细杆OQ上，线长L=O．4 m．将线拉直后，使B和A在同一高度上，再将两环m静止释放，当两环运动到使细线与水平杆OP成30。角时，求A和B的速度大小．(g取)

1 4．(10分)一质量m=500kg的汽艇，在静水中航行时能达到的最大速度．若汽艇的牵引力恒定不变．其航行时所受阻力与航行速度满足关系：，其中

　 (1)当汽艇的速度时，求它的加速度a的大小．

　 (2)若水被螺旋桨向后推动的速度=8 m／s，则螺旋桨每秒向后推动的水的质量为多少kg?(以上速度均以地面为参考系)

l 5．(1 2分)如图，质量m=60 kg的高山滑雪运动员，从A点由静止开始沿雪道滑下，从B点水平飞出后又落在与水平而成°的斜坡上的C点．已知A、B两点间的高度差h=25m，B、C两点间的距离s=75m．求：(g取．)

　 (1)运动员从B点飞出时的速度的大小．

　 (2)运动员从A到B的过程中克服摩擦力所做的功，．

16(13分)如图所示，竖直平面内的轨道ABCD由水平轨道AB与光滑的1/4圆弧轨道CD组战，AB恰与CD在C点相切，轨道ABCD放在光滑的平面上一个质量为m的物块(可视为质点)从轨道的A端以初动能E₀冲上水平轨道AB，沿着轨道运动．从C、D弧上滑下后停在水平轨道AB的中点．己知水平轨道AB长为L，轨道ABCD的质量为3m．

　 (1)求物块在水平轨道AB上受到的摩擦力的大小．

　 (2)为了保证物块不会从轨道的D端离开轨道，圆弧轨道CD的半径R至少是多大？

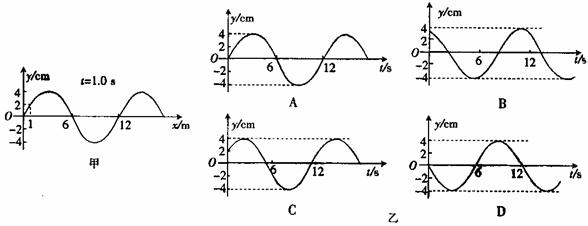

10．如图甲所示是时沿x轴负方向传播的平面简谐波的图象，已知波速，则处的质点的振动图象是图乙中的(　　 )

第Ⅱ卷　 (非选择题共60分)

非选择题部分共6小题，把答案填在题中的横线上或按题目要求作答．解答题应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．

11(7分) 某同学做“测定电源的电动势和内阻”的实验。

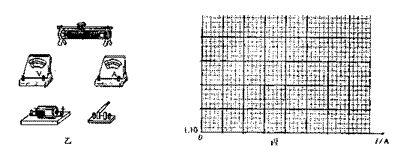

　 (1)采用如图甲所示的实验电路进行测量，图乙给出了做实验所需要的各种仪器，请你按电路图把它们连成实验电路.

　 (2)这位同学测量时记录了5组数据，并将数据填入了下面表格中。请你根据这些数据在图丙中画出U-I图线。根据图线求出电池的电动势E=　　 V，内阻r=　　　 Ω.

次数	1	2	3	4	5
I/A	0.15	0.25	0.36	0.45	0.56
U/V	1.40	1.35	1.30	1.25	1.20

9．一边长为h的正方形线圈A，其中电流I大小和方向均保持不变，用两条长度恒为h的绝缘细绳静止悬挂于水平长直导线CD的正下方。当导线CD中无电流时，两细绳中张力均为T；当通过CD的电流为i时，两细绳中张力均降到；而当CD上的电流为时，两细绳中张力恰好为零。已知通电长直导线的磁场中某点的磁感应强度B与该点到导线的距离r成反比。由此可知，CD中的电流方向、CD中两次通入的电流大小之比分别为　　 　　　　 　　　　　　　　　　　　　　　 (　　 )

　　　 A．电流方向向左　　　　　　　　　　　　　　　　　　 B．电流方向向右

　　　 C．电流大小之比　　　　　　　　　　 D．电流大小之比
