11．(12分)如图为“探究做功和物体速度变化关系”的实验装置，小车在并在一起的相同的伸长橡皮筋作用下弹出，沿木板滑行，获得的速度由打点计时器所打的纸带测出。

(1)实验中通过改变橡皮筋的数量，而不是改变橡皮筋的伸长量，来探究橡皮筋对小车的做功情况，这样做的好处是　　　 ▲　　　　　 ▲　　　　　 。

　　　 (2)为了保证合力对小车所做的功就等于橡皮筋所做的功，实验可采用　　 ▲　　 方法。

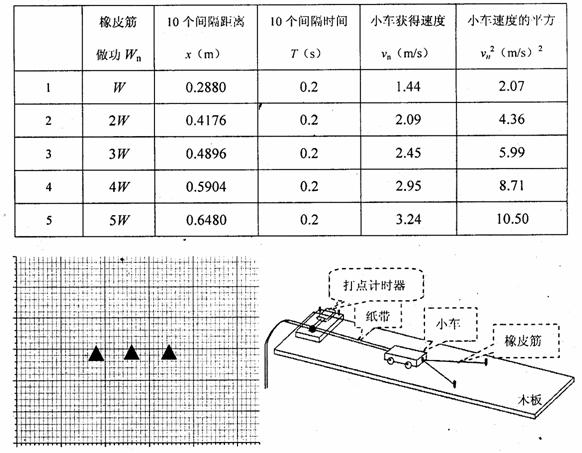

(3)下表为一同学实验记录的数据，W代表一根橡皮筋所做的功。请运用表中测定的数据在图示的坐标系中作出相应的图象，进一步可探究出橡皮筋做的功W_n和物体速度v_n变化的关系为：　　　　 ▲　　　　　　 ▲　　 　　　　　。

10．(12分)为测定一节蓄电池的电动势和内阻(内阻约为0.5Ω)，实验可能采用的电路图如图甲、乙所示。为防止调节滑动变阻器时造成短路，电路中连接了一个保护电阻R₀，除蓄电池、开关、导线外，可供使用的实验器材还有：

A．电流表(量程0.6A、内阻约0.5Ω)

B．电压表(量程3V，内阻约6kΩ)

C．电压表(量程15V，内阻约30kΩ)

D．定值电阻(阻值1Ω；额定功率5W)

E．定值电阻(阻值10Ω、额定功率10W)

F．滑动变阻器(阻值范围0-10Ω)、额定电流2A)

G．滑动变阻器(阻值范围0-200Ω、额定电流lA)

　 　　 (1)实验应采用　 ▲　 电路(填“甲”或“乙”)；

(2)电压表应选　 ▲　 ，定值电阻应选　 ▲　 ，滑动变阻器应选　 ▲　 。(填仪器的序号)

9．如图所示，MN利PQ为处于同一水平面内的两根平行的光滑金属导轨，垂直导轨放置的金属棒ab与导轨接触良好，在水平金属导轨之间加竖直向下的匀强磁场，导轨的N、Q端接理想变压器的初级线圈，理想变压器的输出端有三组次级线圈，分别接有电阻元件R、电感元件L和电容元件C。若用I_R、I_L、I_C分别表示通过R、L和C的电流，不考虑电容器的瞬间充放电，则下列判断中正确的是

A．若ab棒匀速运动，则

B．若ab棒匀加速运动，则

C．若ab棒做加速度变小的加速运动，则

D．若ab棒在某一中心位置附近做简谐运动，则

第Ⅱ卷(非选择题　 共89分)

8．我国于2007年10月24日成功发射了第一颗绕月探测卫星“嫦娥一号”，11月5日，“嫦娥一号”在从地球奔向月球的过程中顺利完成了关键性的第一次近月制动，在近月点高度约210km、远月点高度8600km的大椭圆轨道上绕月飞行，此后，又进行了两次制动，最终于11月7日在离月面高度为200km的圆形工作轨道上环月运行，成为中国首颗真正的月球卫星．关于“嫦娥一号”的近月制动，下列说法正确的是　　　　　　　　　　　　　　　　　　　　 (　　 )

A．第一次近月制动时，若制动力不足，或制动时间太短，“嫦娥一号”可能与月球擦肩而过，不能被月球捕获

　　 B．第一次近月制动时，若制动力不足，或制动时间太短，“嫦娥一号”将可能撞向月球

　　 C．在绕月椭圆轨道的远月点适当制动后，可以减小椭圆轨道远月点的高度

　　 D．在绕月椭圆轨道的近月点适当制动后，可以减小椭圆轨道远月点的高度

7．一个质量为2kg的物体静止在足够大的水平地面上，物体与水平地面间的动摩擦因数μ＝0.1，从t＝0开始，物体受到一个大小和方向呈周期性变化的水平力F作用，力F随时间的变化规律如图所示，g＝10m/s²。下列说法正确的是

A．物体将作单向直线运动，

B．4s内物体的位移为零

C．15s内物体的位移是46.5m

D．15s末物体的动能是9J

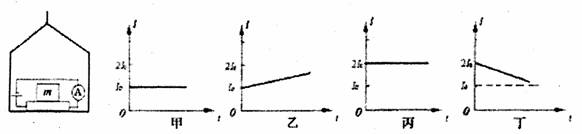

6．压敏电阻的阻值会随所受压力的增大而减小，某同学利用压敏电阻设计了判断电梯运动状态的装置，该装置示意图如图所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m，电梯静止时电流表示数为I₀，电梯在不同的运动过程中，电流表的示数随时间的变化情况分别如图甲、乙、丙、丁所示，下列判断中正确的是

A．甲图表示电梯可能做匀速直线运动

B．乙图表示电梯可能做匀加速上升运动

C．丙图表示电梯可能做匀加速上升运动

D．丁图表示电梯一定做变减速下降运动

5．如图所示，在“互成角度的力的合成”实验中，使b弹簧从图示位置开始沿顺时针方向缓慢转动，在这个过程中，保持O点位置不变和a弹簧的拉伸方向不变。则整个过程中，关于a、b弹簧的读数变化是

B．a减少，b增大

C．a减少，b先增大后减少

D．a减少，b先减少后增大

4．AB和CD为圆上两条相互垂直的直径，圆心为O。将电量分别为+q和－q的两点电荷放在圆周上，其位置关于AB对称且距离等于圆的半径，如图所示。要使圆心处的电场强度为零，可在圆周上再放一个适当的点电荷Q，则该点电荷Q

A．应放在A点，Q＝2q　　　　　　　　　　　 B．应放在B点，Q＝－2q

C．应放在C点，Q＝－q　　　　　　　　　　　　　　 D．应放在O点，Q＝－q

3．从太阳或其他星体放射的宇宙射线中含有高能带电粒子，若这些粒子到达地球，将对地球上的生命带来危害。如图所示为地磁场的分布图，关于地磁场对宇宙射线的阻挡作用，下列说法正确的是

A．地磁场对垂直射向地面的宇宙射线的阻挡作用在南北两极最强

B．地磁场对垂直射向地面的宇宙射线的阻挡作用在赤道附近最强

C．地磁场对垂直射向地面的宇宙射线的阻挡作用各处相同

D．地磁场对宇宙射线无阻挡作用

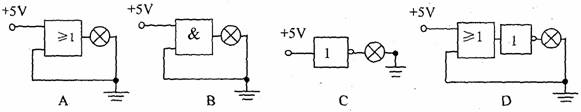

2．下列是由基本门电路组成的逻辑电路，其中能使小灯泡发光的是
