16．(7分)热敏电阻是传感电路中常用的电子元件。现用伏安法研究热敏电阻在不同温度下的伏安特性曲线(伏安特性曲线是指用电器的电流I与所加电压U的关系在U-I坐标中所作出的图线)，要求特性曲线尽可能完整。

已知常温下待测热敏电阻的阻值约4~5Ω。热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，

其它备用的仪表和器具有：盛有热水的热水杯、电源(3V、内阻可忽略)、直流电流表(内阻约1Ω)、直流电压表(内阻约5kΩ)、滑动变阻器(0~20Ω)、开关、导线若干。

⑴在图的方框中画出实验电路图。

⑵下面是完成接线后的主要实验步骤，请在空格内填上适当的内容。

‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍a.往保温杯中加入一些热水，待温度稳定时读出　　　　 的值；　 　

b.调节　　　　　　　 ，快速测出电流表和电压表的值；　　　　　 　

c.重复a-b，测量不同　　　　　 下的数据；　　　　 　

d.绘出各测量温度下热敏电阻的　　　　　　　　　 。　　　　　　　 　

15．(3分)甲乙两人观察同一单摆的振动，甲每经过2.0 s观察一次摆球的位置，发现摆球都在其平衡位置处；乙每经过3.0 s观察一次摆球的位置，发现摆球都在平衡位置右侧的最高处，由此可知该单摆的周期可能是 [　　　　　 ]

A．0.5 s　　　　　　　 B．1.0 s　　　　　　　　 C． 2.0 s　　　　　　　　　　 D． 3.0 s

14．(8分)某同学利用 “测定电池电动势和内阻” 实验所得的U、I数据，根据电池的输出功率P =IU，得出被测电池组的输出功率P随外电阻R变化的图线如右图所示。若外电路分别为2.5Ω和10Ω的电阻时，它们的实际功率分别为__________W和__________W。实际使用时，在这两个电阻中选择阻值为____________Ω的电阻较好，理由是：______________________________________。

13．在交通运输中，常用“客运效率”来反映交通工具的某项效能，“客运效率”表示每消耗单位能量对应的载客数和运送路程的乘积，即客运效率＝人数×路程／消耗能量。一个人骑电动自行车，消耗1MJ(10⁶J)的能量可行驶30km，一辆载有4人的普通轿车，消耗320MJ的能量可行驶100km，则电动自行车与这辆轿车的客运效率之比是[　　　 ]

A．6︰1　 　 B．12︰5 　　　C．24︰1　　 　　D．48︰7

12．如图(a)所示，AB是某电场中的一条电场线．若有一电子以某一初速度，仅在电场力的作用下，沿AB由A运动到B，其速度图象如图(b)所示，下列关于A、B两点的电场强度E_A、E_B和电势U_A、U_B的判断正确的是[　　　　 ]

‍A．E_A>E_B　　 B．E_A<E_B C．U_A＞U_B　 　 D．U_A＜U_B

11．一列简谐机械横波某时刻的波形图如图所示，波源的平衡位置坐标为x=0。当波源质点处于其平衡位置上方且向下运动时，介质中平衡位置坐标x=2m的质点所处位置及运动情况是[　　　　 ]

A．在其平衡位置下方且向上运动　　　

B．在其平衡位置下方且向下运动

C．在其平衡位置上方且向上运动　

D．在其平衡位置上方且向下运动

10．土星周围有美丽壮观的“光环”，组成环的颗粒是大小不等、线度从1μm到10m的岩石、尘埃，类似于卫星，它们与土星中心的距离从7.3×10⁴km延伸到1.4×10⁵km。对所有这些组成环的颗粒来说，它们的[　　　　 ]

A．线速度相同　B．角速度相同　C．线速度不相同　D．角速度不相同

9．在赤道上某处有一支避雷针。当带有负电的乌云经过避雷针上方时，避雷针开始放电，则地磁场对避雷针的作用力的方向为[　　　　 ]

A．正东　　 B．正西　　　 C．正南　　　 D．正北

8．为了利用海洋资源，海洋工作者有时根据水流切割地磁场所产生的感应电动势来测量海水的流速。假设海洋某处地磁场竖直分量为B=0.5×10^－4T，水流是南北流向，如图所示，将两电极竖直插入此处海水中，且保持两电极的连线垂直水流方向。若两电极相距L=20m，与两电极相连的灵敏电压表读数为U=0.2mV，则海水的流速大小为[　　　　 ]

A．10m/s　　 B．0.2m/s　　 C．5m/s　　 D．2m/s

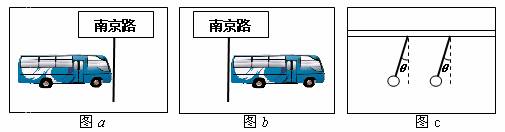

7．如图a、b所示，是一辆质量m=6×10³kg的公共汽车在t=0和t=4s末两个时刻的两张照片。当t=0时，汽车刚启动(汽车的运动可看成匀加速直线运动)．图c是车内横杆上悬挂的拉手环经放大后的图像，测得θ=15⁰．根据题中提供的信息，可以估算出的物理量有[　　　　 ]

A．汽车的长度　　　　　　　　　　　　　　　　　　　　 B．4s末汽车的速度

C．4s内汽车牵引力所做的功　　　　　　　 　　 D．4s末汽车牵引力的功率
