14．把总电阻为2R和R的两条粗细均匀的电阻丝焊接成直径分别是2d和d的两个同心圆环，水平固定在绝缘桌面上，在大小两环之间的区域内穿过一个竖直向下、磁感应强度为B的匀强磁场.一长度为2d、电阻等于R的粗细均匀的金属棒MN放在圆环上，与两圆环始终保持良好的电接触，如图所示.当金属棒以恒定的速度v向右运动并经过环心O时，试求：(1)金属棒产生总的感应电动势；(2)金属棒MN上的电流大小及方向；(3)棒与小圆环接触点F、E间的电压；(4)大小圆环消耗的功率之比.

13.如图所示，水平桌面上放着一个半径为R的光滑环形轨道，在轨道内放入两个质量分别是M和m的小球(可看成质点)，两球间夹着一短弹簧.开始时两球将弹簧压缩，松手后，弹簧最后不动，两球沿轨道反向运动一段时间后又相遇.在此过程中，M转过的角度θ是多少?如果压缩弹簧的弹性势能是E，则从松手到两球相遇所用的时间是多少?

12.一辆客车在某高速公路上行驶，在经过某直线路段时，司机驾车作匀速直线运动。司机发现其正要通过正前方高山悬崖下的隧道，遂鸣笛，5s后听到回声；听到回声后又行驶10s司机第二次鸣笛，3s后听到回声。请根据以上数据帮助司机计算一下客车的速度，看客车是否超速行驶，以便提醒司机安全行驶。已知此高速公路的最高限速为80km/h，声音在空气中的传播速度为340m/s。

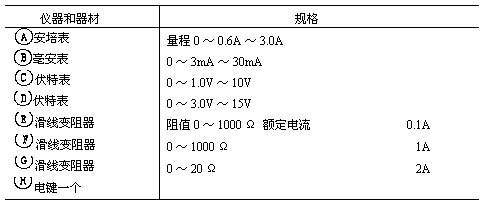

11.测定电源电动势和内电阻时，待测电源为一节干电池，实验器材和规格如下表所示：

若干根连接电路用的导线

(1)为了使实验得到较好的结果，应选用安培表____，伏特表____，滑线变阻器____。

(2)所用实验电路如上图所示，应选电路____(填甲或乙)

(3)根据上题选定的实验电路，把图中所示仪器和器材用导线连接起来，连接时要注意电表的量程，并用箭头把电源开关闭合前滑线变阻器活动触头应在的位置标出来．

(4)测试中得出的路端电压和电流的数据如下表所示：

　 在图中给定的坐标中画出U-I关系图象．由图像计算出电池的电动势ε=____V，r=____Ω．

(5)实际所求得电池的电动势和内电阻比电池的真实值要____(填大、小、相等)．

10.如图所示，质量为m带正电的金属小球和质量为M的不带电的小木球用绝缘线相连，当两球处在方向竖直向上，电场强度为E的匀强电场中时，两球恰能以速度υ匀速上升。当小木球运动到A点时绝缘线突然断裂，直到小木球运动到B点时速度为零，则(　 )

A．小木球速度为零时，金属小球的速度也为零

B．小木球速度为零时，金属小球的速度为(M+m)υ/m　　　　　　

C．A、B两点间的电势差为Eυ²/2g　　　　　　　　　　　　　　　　　　　

D．小木球动能的减少量恰等于两球重力势能的增加量

第Ⅱ卷(非选择题 共70)

9.．如图所示，在虚线范围内有相互垂直的匀强电场和匀强磁场，一带电粒子沿垂直于电场和磁场的方向射入，恰好做匀速直线运动，并从O点射出，若该区域只有电场，粒子经时间t₁从a点射击，射出时的速率为υ₁；若该区域只有磁场，粒子经时间t₂从b点射出，射出时的速率为υ₂。重力不计，于是有(　　 )

A．t₁＜t₂ B．t₁＞t₂　　　 C．υ₁＜υ₂ 　　　　D．υ₁＞υ₂

8.在某星球表面以初速度υ₀竖直上抛一个物体，若物体受到该星球引力作用，忽略其他力的影响，物体上升的最大高度为h，已知该星球的直径为d，如果要在这个星球上发射一颗绕它运行的卫星，其做匀速圆周运动的最小周期为 ( 　　　)

_A．　 　　B．　 　C．　　　 D．?

7．.两条足够长的光滑平行金属导轨竖直放置，而且处于匀强磁场中，在导轨上端附近，上下横跨与导轨紧密接触着a、b两条相同的导体棒，电阻均为R，不计导轨电阻，以下哪些结论是正确的(　　　 )

A.若同时从静止释放a、b棒，a、b均做自由落体运动　　　　　　　　　　

B.若同时从静止释放a、b棒，a、b均做匀速运动

C.若只放开b棒，b棒先做加速运动，后做减速运动

D.若只放开b棒，b棒先做加速运动，后做匀速运动

6.两块等大的平行金属板间有一匀强电场，一电子以初速度v₀平行金属板射入电场，不计重力，从电场中射出时电子的动能增加了E，动量改变了p，若电子以2v₀的初速度按原路射入，则射出时动能增加量和动量增加量分别为　　 (　　　　　　 )

A.　　 　　　　B. ,C. ， 　　　　　　D. ，

5.一列简谐横波，在t=0时波形如图所示，P、Q两点的横坐标分别为-1m、－7m，波的传播方向由右向左.已知t=0.7 s时，P点第二次出现波峰，则(　　　 )

A.t=0.9 s时，Q点第一次出现波峰

B.t=1.2 s时，Q点第一次出现波峰

C.振源的起振方向一定向上

D.质点Q位于波峰时，质点P位于波谷
