3.如图a所示，水平面上质量相等的两木块A、B用一轻弹簧相连接，整个系统处于平衡状态.现用一竖直向上的力F拉动木块A，使木块A向上做匀加速直线运动，如图b所示.研究从力F刚作用在木块A的瞬间到木块B刚离开地面的瞬间这个过程，并且选定这个过程中木块A的起始位置为坐标原点，则下列图象中可以表示力F和木块A的位移x之间关系的是(　 　)

2．如图所示，不可伸长的轻绳AO和BO下端共同系一个物体P，且绳长,A、B两端点在同一水平线上，开始时两绳刚好绷直，细绳AO、BO的拉力分别设为、．现保持A、B端点在同一水平线上，在A、B端缓慢向两侧远离的过程中，关于两绳拉力的大小随点A、B间距离的变化情况是(　 )

A. 随距离的增大而一直增大　 B. 随距离的增大而一直减小

C. 随距离的增大而一直增大　 　D. 随距离的增大而一直减小

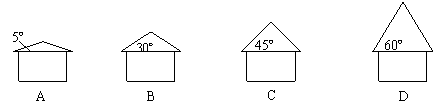

1、一间新房即将建成时要封顶，考虑到下雨时落至房顶的雨滴能尽快地淌离房顶，要设计好房顶的坡度，设雨滴沿房顶下淌时做无初速度无摩擦的运动，那么，如图所示的四种情况中最符合要求的是( 　)

19．(12分)如图所示，半径R=0.8m的光滑绝缘轨道固定于竖直平面内，加上某一方向的匀强电场时，带电小球沿轨道内侧做圆周运动，小球动能最大的位置在A点，圆心O与A点的连线与竖直线成一角度θ，在A点小球对轨道的压力F=120N，若小球的最大动能比最小动能多32J，且小球能够到达轨道上任意一点，不计空气阻力，试求：

　 (1)小球的最小动能是多少？

　 (2)若小球在动能最小位置时突然撤去轨道，并保持其他量都不变的，则小球经0.4s时间后，其动能与在A点时的动能相等，则小球的质量为多少？

　 (3)若θ=60°取圆轨道的最低点重力势能为零，并利用(2)中所求小球的质量，在轨道末撤去的情况下，试求小球的最大机械能是多少？

18．(10分)如图所示，长为L的光滑平台固定在地面上，平台中间放有小物体A和B，两者彼此接触. A的上表面是半径为R的半圆形轨道，轨道顶端距台面的高度为h处，有一个小物体C，A、B、C的质量均为m，在系统静止时释放C，已知在运动过程中，A、C始终接触，试求：

　 (1)物体A和B刚分离时，B的速度；

　 (2)物体A和B分离后，C所能达到的距台面的最大高度；

　 (3)试判断A从平台的哪边落地(不需要说明理由)，当R<<L时，估算A从与B分离到落地所经历的时间.

17．(8分)如图所示，在非常高的光滑、绝缘水平高台边缘，静止放置一个不带电的小金属块B，另有一与B完全相同的带电量为+q的小金属块A以初速度v₀向B运动，A、B的质量均为m. A与B相碰撞后，两物块立即粘在一起，并从台上飞出. 已知在高台边缘的右面空间中存在水平向左的匀强电场，场强大小E=2mg/q. 求：

　 (1)A、B一起运动过程中距高台边缘的最大水平距离；

　 (2)A、B运动过程的最小速度为多大；

　 (3)A、B的结合体从平台飞出到再次与平台相撞的过程中，下落的距离是多少?

16．(8分)如图所示，质量M=4kg的滑板B静止放在光滑水平面上，滑板右端固定一根轻质弹簧，弹簧的自由端C到滑板左端的距离L=0.5m，可视为质点的小木块A质量m=1kg，原来静止于滑板的左端，滑板与木块A之间的动摩擦因数μ=0.2. 当滑板B受水平向左恒力F=14N作用时间t后，撤去F，这时木块A恰好到达弹簧自由端C处，此后运动过程中弹簧的最大压缩量为x=5cm. g取10m/s²，求：

　 (1)水平恒力F的作用时间t；

　 (2)木块A压缩弹簧过程中弹簧的最大弹性势能.

15．用如右图所示的装置进行以下实验：

　　　 A．先测出滑块A、B的质量M、m及滑块与桌面间的动摩擦

　　　 因数μ，查出当地的重力加速度g

　　　 B．用细线将滑块A、B连接，使A、B间的弹簧压缩，滑块

　　　 B紧靠在桌边

　　　 C．剪断细线，测出滑块B做平抛运动落地时到重锤线的水平

　　　 位移S₁和滑块A沿桌面滑行距离S₂

　 (1)为验证动量守恒，写出还须测量的物理量及表示它的字母：　　　　　 .

　 (2)如果动量守恒，则用题中和上述(1)中物理量的字母表示为：　　　　　 .

14．在电场中把电量为2.0×10^－9C的负电荷从A点移到B点，克服电场力做功1.5×10^－7J，再把这个电荷从B点移至C点，电场力做功4.0×10^－7J.C、A两点间的电势差　　　　　 .

13．电路连接方式如图所示，开始时电键断开，电路中有三点A、B、O，其中O点接地，将电键闭合，待电路稳定后，A点的电势将　　 ，B点的 电势将　　 .(填“升高、降低或不变”)
