8．如图所示，当R₁的触头向右移动时，理想电压表V₁和V₂的示数的变化量分别为△U₁和△U₂(均取绝对值)；

则△U₁和△U₂的大小关系为(　　 )

A．△U₁＜△U₂　　 　B．△U₁=△U₂　　　 C．△U₁＞△U₂　　　

D．条件不足，无法确定△U₁和△U₂的大小关系

7．有一电热器，额定电压为220V，额定功率为1000W.现要把它改装一下，用在电压为110V的电路中，若要使它消耗的功率仍为1000W.下面做法中正确的是( 　 )

A．将电热器中的电热丝截去一半　　　　 B．将电热器中的电热丝截去1/4

C．在电热器中再并联一根与原来相同的电热丝

D．将电热器小的电热丝等分成两段，再并联起来

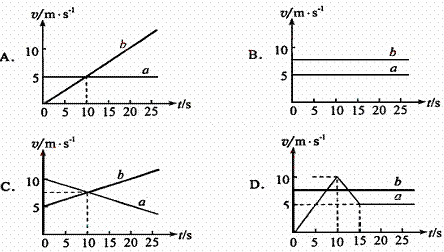

6．两辆游戏赛车、在两条平行的直车道上行驶。时两车都在同一计时线处，此时比赛开始。它们在四次比赛中的图如图所示。哪些图对应的比赛中，有一辆赛车追上了另一辆(　　　 )

5．小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线。则下列说法中正确的是(　 　　)

A．随着所加电压的增大，小灯泡的电阻增大

B．对应P点，小灯泡的电阻为R＝U₁/I₂

C．对应P点，小灯泡的电阻为R＝U₁/(I₂-I₁)

D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积

4．计算机光驱主要部分是激光头，它可以发射脉冲激光信号，激光扫描光盘信息时，激光头利用光敏电阻自动计数器将反射回来的脉冲信号传输给信号处理系统，再通过计算机显示出相应信息，光敏电阻自动计数器的示意图如图所示，其中R₁为光敏电阻，R₂为定值电阻，无激光照射时，信号处理系统获得的电压为U₀，有激光照射时，信号处理系统获得的电压为U，此光电计数器的基本工作原理是(　　　 )

A．当有光照R₁时，U>U₀ B．当有光照射R₁时，U<U₀

C．每当U<U₀时就计数一次　 D．每当U>U₀时就计数一次

3．如图所示，质量为M 的小车放在光滑的水平面上．小车上用细线悬吊一质量为m的小球，M＞m．现用一力F水平向右拉小球，使小球和车一起以加速度a向右运动时，细线与竖直方向成α角，细线的拉力为T；若用一力F’水平向左拉小车，使小球和车一起以加速度a’向左运动时，细线与竖直方向也成α角，细线的拉力为T’．则(　　　 )

A．a^/=a,T^/=T　　 　　B．a^/＞a,T^/=T

C．a^/＜a,T^/=T　　　 D．a^/＞a,T^/＞T

2．m为在水平传送带上被传送的小物体(可视为质点), A为终端皮带轮，如图所示，已知皮带轮半径为r，传送带与皮带轮间不会打滑．当m可被水平抛出时．A 轮每秒的转数最少是(　　 )　　　 　　　　　　　　　　　　 　　　 　　　　 　　

1．设物体运动的加速度为a、速度为v、位移为s．现有四个不同物体的运动图象如图所示，假设物体在t=0时的速度均为零，则其中表示物体做单向直线运动的图象(　 )

18．(16分)我国于2005年10月12日上午9时整发射“神舟六号”载人飞船。飞船在预定轨道以7.8km/s的速度在115.5h内绕地飞行了77圈。在期间进行了多项科学试验，在2005年10月14日16时31分，费俊龙在三分钟里连续匀速翻了4个筋斗。据以上资料，试回答以下问题：

(1)试计算费俊龙一个筋斗翻了多少公里?

(2)根据以上数据，可以估计飞船的轨道半径约是同步通讯卫星轨道半径的多少倍?

17、(16分)“加速度计”作为测定物体加速度的仪器，已被广泛地应用于飞机、潜艇、导弹、航天器等装置的制导中，如图44所示是“应变式加速度计”的原理图.支架A、B固定在待测系统上，滑块穿在A、B间的水平光滑杆上，并用轻弹簧固接于支架A上，其下端的滑动臂可在滑动变阻器上自由滑动.随着系统沿水平方向做变速运动，滑块相对于支架发生位移，并通过电路转换为电信号从1、2两接线柱输出.　已知滑块质量为m，弹簧劲度系数为k，电源电动势为E，内电阻为r，滑动变阻器总阻值R=4r，有效总长度为L.当待测系统静止时，滑动臂P位于滑动变阻器的中点，且1、2两接线柱输出的电压U₀=0.4E.取AB方向为参考正方向.

(1)写出待测系统沿AB方向做变速运动的加速度a与1、2两接线柱间的输出电压U间的关系式.　

(2)确定该“加速度计”的测量范围.
