11．(10分)科学探究活动通常包括以下环节：提出问题，作出假设，制订计划并设计实验，进行实验收集证据，分析论证，评估交流等。一位同学学习了滑动摩擦力后，怀疑滑动摩擦力可能与接触面积有关，于是他准备用实验探究这个问题。

　 (1)这位同学认为：滑动摩擦力的大小与接触面积成正比，这属于科学探究活动的________________环节。

　 (2)为完成本实验，需要自己制作木块，他应制作的木块是下列选项中的___________.

　　 A．各面粗糙程度相同的正方体木块

　　 B．各面粗糙程度不相同的正方体木块

　　 C．各面粗糙程度相同，长宽高各不相等的长方体木块

　　 D．各面粗糙程度不相同，长度高各不相等的长方体木块

(3)某同学在做测定木板的动摩擦因数的实验时，设计了两种实验方案.

方案A：木板水平固定，通过弹簧秤水平拉动木块，如图(a)所示；

方案B：木块固定，通过细线水平拉动木板，如图(b)所示.

①上述两种方案中，你认为更合理的是方案　　　 ，原因是　　　　 ；

②该实验中应测量的物理量是　　　　　　 ；

③除了实验必需的弹簧秤、木板、木块、细线外，该同学还准备了质量为200g的配重若干个.该同学在木块上加放配重，改变木块对木板的正压力(g =10m/s²).记录了5组实验数据,如下表所示:

请根据上述数据在坐标纸上做出木块所受摩擦力和压力的关系图像：

由图像可测出木板和木块间的动摩擦因数是　　　　　　 .

10．(5分)某同学做“验证力的平行四边形定则”实验中，主要步骤是：

A．在桌上放一块方木板，在方木板上铺一张白纸，用图钉把白纸钉在方木板上。

B．用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端拴上两条细绳，细绳的另一端系着绳套。

C．用两个弹簧秤分别勾住绳套，互成角度的拉橡皮条，使橡皮条拉长，结点到达某一位置O，记录下O点的位置，读出两个弹簧秤的示数。

D．按选好的标度，用铅笔和刻度尺作出两只弹簧秤的拉力F₁和F₂的图示，并用平行四边形定则求出合力F；

E．只用一只弹簧秤，通过细绳套拉橡皮条使其伸长，读出弹簧秤的示数，记下细绳的方向，按同一标度作出这个力Fˊ的图示。

F．比较力Fˊ和F的大小和方向，看他们是否相同，得出结论。

上述步骤中：①有重要遗漏的步骤的序号是________和_________

②遗漏的内容分别是：_________________________和__________________________

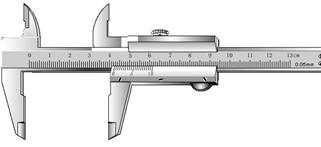

9．(5分)下图中游标卡尺的精度为_______mm，游标尺上每一小格的长度是_______mm，读数为_________cm。

8．两根相距为L的足够长的金属直角导轨如题21图所示放置，它们各有一边在同一水平内，另一边垂直于水平面。质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均为μ，导轨电阻不计，回路总电阻为2R。整个装置处于磁感应强度大小为B,方向竖直向上的匀强磁场中。当ab杆在平行于水平导轨的拉力F作用下以速度V₁沿导轨匀速运动时，cd杆也正好以速度V₂向下匀速运动。重力加速度为g。以下说法正确的是

A.ab杆所受拉力F的大小为μmg+

B.cd杆所受摩擦力为零

C.路中的电流强度为

D.μ与V₁大小的关系为μ=

班级_________　　 姓名____________　 分数_____________

.二、本题共3小题，共20分。把答案填在题中的横线上或按题目要求作答

7．如图所示，在真空中，匀强电场的方向竖直向下，匀强磁场的方向垂直纸面向里。三个油滴a、b、c带有等量的同种电荷，已知a静止，b向右匀速运动，c向左匀速运动．比较它们的质量应有(　)

A．a油滴质量最大　

B．b油滴质量最大

C．c油滴质量最大　

D．a、b、c的质量一样

6．(07年上海)如图所示，用两根细线把A、B两小球悬挂在天花板上的同一点O，并用第三根细线连接A、B两小球，然后用某个力F作用在小球A上，使三根细线均处于直线状态，且OB细线恰好沿竖直方向，两小球均处于静止状态。则该力可能为图中的(　)

A　F₁　　　　　　　 B　F₂　　　　　 C　F₃　　　　　　　 D　F₄

5．半圆柱体P放在粗糙的水平地面上，其右端有固定放置的竖直挡板MN。在P和MN之间放有一个光滑均匀的小圆柱体Q，整个装置处于静止。右图所示是这个装置的纵截面图。若用外力使MN保持竖直，缓慢地向右移动，在Q落到地面以前，发现P始终保持静止。在此过程中，下列说法中正确的是(　　 )

　　　 A．MN对Q的弹力逐渐减小　　　　　　　　　 B．地面对P的摩擦力逐渐增大

　　　 C．P、Q间的弹力先减小后增大　　　　　　 D．Q所受的合力逐渐增大

4．如图所示，整个装置处于静止状态，A、B两球由一根跨过定滑轮的轻绳相连接，A为一带孔小球，穿在光滑固定的竖直杆OD上，且　　 A球与斜面不接触，B与斜面的接触面光滑，C处滑轮摩擦不计，C、B之间的绳与竖直方向成30⁰角，C、A之间的绳与斜面平行，斜面倾角为30⁰，则A、B两球的质量比为(　 )

　 A、　　 B、1　　 C、　　 D、

3．一辆运送沙子的自卸卡车装满沙子，沙粒之间的动摩擦因数为μ₁，沙子与车厢底部材料的动摩擦因数为μ₂，车厢的倾角用θ表示(已知μ₂>μ₁),，下列说法正确的是

A、要顺利地卸干净全部沙子,应满足tanθ>μ₂；

B、要顺利地卸干净全部沙子,应满足sinθ>μ₂；

C、只卸去部分沙子,车上还留有一部分沙子,应满足μ₂>tanθ>μ₁；

D、只卸去部分沙子,车上还留有一部分沙子,应满足μ₂> μ₁ >tanθ。

2．如图是给墙壁粉刷涂料用的“涂料滚”的示意图．使用时，用撑竿推着粘有涂料的涂料滚沿墙壁上下缓缓滚动，把涂料均匀地粉刷到墙上．撑竿的重量和墙壁的摩擦均不计，而且撑竿足够长，粉刷工人站在离墙壁一定距离处缓缓上推涂料滚，该过程中撑竿对涂料滚的推力为F₁，涂料滚对墙壁的压力为F₂，以下说法正确的是

A　 F₁增大 ， F₂减小　　B　 F₁减小， F₂ 增大

C　 F_1、、F₂均增大　　　D　 F_1、、F₂均减小
