11、(8分)某同学做“验证力的平行四边形定则”实验中，主要步骤是：

A．在桌上放一块方木板，在方木板上铺一张白纸，用图钉把白纸钉在方木板上。

B．用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端拴上两条细绳，细绳的另一端系着绳套。

C．用两个弹簧秤分别勾住绳套，互成角度的拉橡皮条，使橡皮条拉长，结点到达某一位置O，记录下O点的位置，读出两个弹簧秤的示数。

D．按选好的标度，用铅笔和刻度尺作出两只弹簧秤的拉力F₁和F₂的图示，并用平行四边形定则求出合力F；

E．只用一只弹簧秤，通过细绳套拉橡皮条使其伸长，读出弹簧秤的示数，记下细绳的方向，按同一标度作出这个力Fˊ的图示。

F．比较力Fˊ和F的大小和方向，看他们是否相同，得出结论。

上述步骤中：

①有重要遗漏的步骤的序号是________和_________

②遗漏的内容分别是：　 　　　　　　　　和　　　　　　　　　　

10．(6分)用铁架台将长木板倾斜支在水平桌面上，组成如图甲所示装置(示意图5)，测量木块沿斜面下滑的加速度。所提供的仪器有长木板、木块、打点计时器(含纸带)、学生电源、米尺、铁架台及导线、开关等。图乙是打点计时器打出的一条纸带，纸带旁还给出了最小刻度为1mm的刻度尺，刻度尺的零刻度线与O点对齐。A、B、C、D为四个相邻的计数点，相邻计数点间还有四个点未标出。打点计时器所用交流电源的频率是50Hz。

(1)计数点C到O点的距离是___________m。

(2)根据纸带可以计算出木块下滑的加速度a的大小是　 _____　 m/s²(保留3位有效数字)。

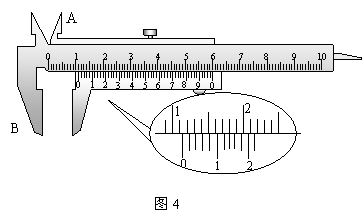

9、(4分)游标卡尺如图4所示，

其示数为　　　　　 mm；

8、刘翔是我国著名的田径运动员，在多次国际比赛中为国争光。已知刘翔的身高为H，在奥运会的110m栏比赛中(直道)，在终点处，有一站在跑道旁边的摄影记者用照相机给他拍摄最后冲刺的身影，摄影记者使用的照相机的光圈(控制进光量的多少)是16，快门(曝光时间)是s，得到照片后测得照片中刘翔的身高为h，胸前号码布上模糊部分的宽度为L，由以上数据可以知道刘翔的(　 )

　 A、110m栏成绩　　　　　　　 　 　B、冲线速度

　 C、110m内的平均速度　　　　　　 D、110m栏比赛过程加速度的大小

2007-2008学年北京市海淀区北师特学校第一次月考

　　　　　　　　　　 物理试题　　　 　命题人：张向军

第Ⅱ卷(非选择题　 共72分)

本卷共6道题、按要求作答。计算题解答应写必要的文字说明、方程式和重要演算步骤。

7、如图3所示的“L”形支架在树直平面内，两环P、Q用轻质无弹性细绳相连，分别套在光滑的竖直部分OM和粗糙程度均匀的水平部分ON上，在用水平向右的拉力F缓慢拉动Q环的过程中，则有

A、　　　　　　　 细绳的弹力T变小

B、 Q环所受的摩擦力F_f变小

C、 拉力F变大

D、　　　　　　　 Q环对支架的压力F_N变大

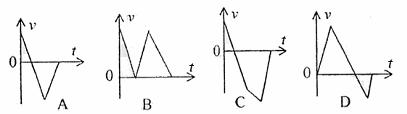

6.某人在静止的湖面上竖直上抛一小铁球，小铁球上升到最高点后自由下落，穿过湖水并陷入湖底的淤泥中一段深度。不计空气阻力，取向上为正方向，在下边v-t图象中，最能反映小铁球运动过程的速度--时间图线是

5. 如图2所示，静止的倾斜传送带上有一木块正在匀速下滑，当传送带突然向

上开动时，木块滑到底部，下列说法正确的是 　　　(　　 )　　　　　　　　　　　　　　　　

A．木块所受摩擦力变大　 　　　　　B．木块到底部所走位移变大　

C．木块到底部所用时间变长　　　 　D．木块到底部所用时间不变

4．如图1所示，A与B两个物体用轻绳相连后，跨过无摩擦的定滑轮，A物体在水平面上Q位置时处于静止状态，若将A物体移到P位置，仍然能够处于静止状态，则A物体由Q移到P后，下列说法正确的是 (　　　 )

A．地面对A的摩擦力减小　　　 B.地面对A的支持力增大

C．绳子拉力变大　 　 　　　　D.A受到的合力增大

3、从某一高度相隔1s先后释放两个相同的小球甲和乙，不计空气阻力，它们在空中任一时刻(　　 )

A、甲乙两球距离始终保持不变，甲乙两球速度之差保持不变

B、甲乙两球距离越来越大，甲乙两球速度之差也越来越大

C、甲乙两球距离越来越大，甲乙两球速度之差保持不变

D、甲乙两球距离越来越小，甲乙两球速度之差也越来越小

2、马水平方向拉车，车匀速前进时，下列说法中正确的有( 　 )　

A、马拉车的力与车拉马的力是一对平衡力

B、马拉车的力与车拉马的力是一对不同性质的力

C、马拉车的力与地面对车的阻力是一对平衡力

D、马拉车的力与地面对车的阻力是一对作用力与反作用力
