11．(10分)测量电源的电动势E及内阻r(E约为6V，r约为1.5Ω)。器材：量程3V的理想电压表V，量程0.6A的电流表A(具有一定内阻)，固定电阻R=8.5Ω，滑线变阻器R′(0--10Ω)，开关S，导线若干。

①画出实验电路原理图。图中各元件需用题目中给出的符号或字母标出。

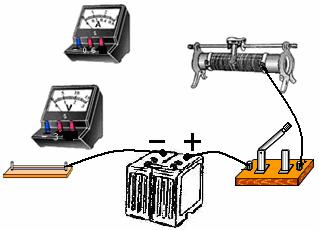

②用笔画线代替导线完成实物连接图。

③实验中，当电流表读数为I₁时，电压表读数为U₁；当电流表读数为I₂时，电压表读数为U₂。则可以求出E=　　　　　　　　　 ，r=　　　　　　 。(用I₁，I₂，U₁，U₂及R表示)

10．(11分)

(1) 一游标卡尺的主尺最小分度为1mm，现用它测量一工件的长度，其读数如图，则读数为_________________mm；

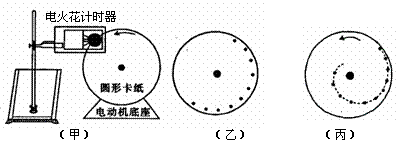

(2)如图甲所示为测量电动机转动角速度的实验装置，半径不大的圆形卡纸固定在电动机转轴上，在电动机的带动下匀速转动．在圆形卡纸的旁边安装一个改装了的电火花计时器．

下面是该实验的实验步骤：　　　　　　　　　　　　

　　　 Ⅰ．使电火花计时器与圆形卡纸保持良好接触；　　　　

　　　 Ⅱ．启动电动机，使圆形卡纸转动起来；

　　　 Ⅲ．接通电火花计时器的电源，使它工作起来；

　　　 Ⅳ．关闭电动机，拆除电火花计时器；研究卡纸上留下的一段痕迹(如图乙所示)，写出角速度ω的表达式，代入数据，得出ω的测量值。

①．要得到角速度ω的测量值，还缺少一种必要的测量工具，它是_______

A ．秒表　　 B ．游标卡尺　　 C． 圆规　　 D ．量角器

②．写出ω的表达式，并指出表达式中各个物理量的含义：______________________

___________________________________________________________________________；

　 　③．为了避免在卡纸连续转动的过程中出现打点重叠，在电火花计时器与盘面保持良好接触的同时，可以缓慢地将电火花计时器沿圆形卡纸半径方向向卡纸中心移动。则卡纸上打下的点的分布曲线不是一个圆，而是类似一种螺旋线，如图丙所示。这对测量结果有影响吗？　　　

___________________。(选填“有影响”或“没有影响”)

理由是：__________________________________________________________________。

9．如图所示，L₁和L₂为平行的虚线，L₁上方和L₂下方都是垂直纸面向里的磁感应强度相同的匀强磁场，AB两点都在L₂上．带电粒子从A点以初速v与L₂成30⁰斜向上射出，经过偏转后正好过B点，经过B点时速度方向也斜向上，不计重力，下列说法中正确的是

A．带电粒子经过B点时的速度一定跟在A点的速度相同

B．若将带电粒子在A点时的初速度变大(方向不变)它仍能经过B点

C．若将带电粒子在A点时初速度方向改为与L₂成60⁰角斜向上，它就不一定经过B点

D. 粒子一定带正电荷

8．“嫦娥一号”是我国的首颗绕月人造卫星，以中国古代神话人物嫦娥命名，于北京时间2007年10月24日18时05分在西昌卫星发射中心用长征三号甲运载火箭将其成功送入太空，它的发射成功，标志着我国实施绕月探测工程迈出重要一步。假定地球、月亮都是静止不动，用火箭从地球沿地月连线向月球发射一探测器。假定探测器在地球表面附近脱离火箭。用W表示探测器从脱离火箭处飞到月球过程中克服地球引力做的功，用E_K表示探测器脱离火箭时的动能，若不计空气阻力，则

A．E_K必须大于或等于W，探测器才能到达月球

B．E_K小于W，探测器也可能到达月球

C．E_K=W，探测器一定能到达月球

D．E_K=W，探测器一定不能到达月球

7．高温超导限流器由超导部件和限流电阻并联组成，如图。超导部件有一个超导临界电流I_c，当通过限流器的电流I ＞I_c时，将造成超导体失超，从超导态(电阻为零)转变为正常态(一个纯电阻)。以此来限制电力系统的故障电流，已知超导部件的正常态电阻为R₁ = 3Ω，超导临界电流I_c = 1.2A，限流电阻R₂ = 6Ω，小灯泡L上标有“6V，6W”的字样，电源电动势E=8V，内阻r =2Ω，原来电路正常工作，现L突然发生短路，则

A．短路前通过R₁的电流为A　

B．短路后超导部件将由超导状态转化为正常态

C．短路后通过R₁的电流为A

D．短路后通过R₁的电流为2A

6．在平直公路上行驶的汽车中,某人从车窗相对于车静止释放一个小球,不计空气阻力,用固定在路边的照相机对汽车进行闪光照相，照相机闪两次光,得到清晰的两张照片,对照片进行分析,知道了如下信息:①两次闪光的时间间隔为0.5s；②第一次闪光时,小球刚释放,第二次闪光时,小球刚好落地；③两次闪光的时间间隔内，汽车前进了5m；④两次闪光时间间隔内,小球的水平位移为5m，根据以上信息能确定的是(已知g＝10m/s²)

A．小球释放点离地的高度　　　 B．第一次闪光时小球的速度大小

C．汽车做匀速直线运动　　　　 D．两次闪光的时间间隔内汽车的平均速度大小

5．质量为m的小球放在光滑水平面上，在竖直线MN的左方受到水平恒力F₁作用(m可视为质点)，在MN的右方除受F₁外还受到与F₁在同一条直线上的水平恒力F₂作用，现设小球由A点静止开始运动如图a所示，小球运动的v-t图象如图b所示：由图可知下列说法正确的是

A．小球在MN的右左方加速度大小为

B．F₂的大小为

C．小球在MN右方运动的时间为

D．小球在t=0到t=t₄这段时间最大位移为v₁t₂

4．如图所示,理想变压器原、副线圈的匝数比为10:1，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u₁=220sin100πt(V)，则

A．当单刀双掷开关与a连接时，电压表的示数为22V

B．当t=s时，c、d间的电压瞬时值为110V

C．单刀双掷开关与a连接，在滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小

D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小

3．电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，如图所示。现使磁铁自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是

A．从a到b，上极板带正电

B．从a到b，下极板带正电

C．从b到a，上极板带正电

D．从b到a，下极板带正电

2．如图所示是一个三输入端复合门电路，当C端输入1，输出端Y输出0时，A、B 端的输入分别是

A．0、0　　 B．0、1

C．1、0　　 D．1、1
