4．如图所示，M、N为平行金属板，分别带电+Q和-Q，带电小球用绝缘丝线悬挂在两金属板之间，平衡时丝线与M板夹角为θ，现将丝线突然剪断，带电小球在两板间(未与板接触之前)的运动将是：

　 　A．平抛运动　 　　 　　　　　　　　　　　　　　　　　 B．匀速直线运动

C．自由落体运动　　 　　　　　　　　　　　　　　　　　 D．匀加速直线运动

3. 如图所示，将一空的薄金属圆筒开口向下压入水中，设水温均匀且恒定，且筒内空气无泄漏，不计空气分子间的相互作用，则被淹没的金属筒在缓慢下降过程中，发现筒内空气体积在不断减小，则下面说法中正确是：

　　 A.筒内空气的压强在增大　　　　 　　　　　　　　 B.筒内空气的温度在升高

　　 C.筒内空气向外界放热 　　　　　　　　　　　　　 D.筒内空气的内能减小

2．如图所示，水下光源S向水面A点发射一束光线，折射光线分成a，b两束，则

A．在水中a光的速度比b光的速度小

B．用同一双缝干涉实验装置做实验，a光的干涉条纹间距大于b光的间距

C．a、b两束光相比较，b光的波动性较强,a光的波动性较弱

D．若保持入射点A位置不变，将入射光线顺时针旋转，则从水面上方观察，a光先消失

1．北京奥委会接受专家的建议，大量采用对环境有益的新技术，如奥运会场馆周围80﹪-90﹪的路灯将利用太阳能发电技术，奥运会90﹪的洗浴热水将采用全玻璃真空太阳能集热技术。太阳能的产生是由于太阳内部高温高压条件下的核反应形成的，其核反应方程是；

A．　　　　 　　　　　　　　　　 B．

C．　　　　 　　　　　　　　　　 D．

16．(12分)如图所示，MN是一固定在水平地面上足够长的绝缘平板(右侧有挡板)，整个空间有平行于平板向左、场强为E=4V/m的匀强电场，在板上C点的右侧有一个垂直于纸面向里、磁感应强度为B=2T的匀强磁场，一个质量为m=1kg、带电量为q=-5C的小物块，从C点由静止开始向右先做加速运动再做匀速运动．当物体碰到右端挡板后被弹回，若在碰撞瞬间撤去电场，小物块返回时在磁场中恰做匀速运动，已知平板NC部分的长度为L =3m，物块与平板间的动摩擦因数为μ=0.5，取重力加速度g=10m/s²求：

(1)小物块向右运动过程中克服摩擦力做的功；

(2)小物块与右端挡板碰撞过程损失的机械能；

(3)最终小物块停在绝缘平板上的位置距C点多远．

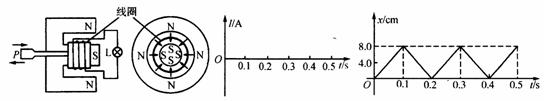

17，(13分)如图所示，(a)是某人设计的一种振动发电装置，它的结构是一个半径为

r＝0．1 m的有20匝的线圈套在辐向形永久磁铁槽中，磁场的磁感线均沿半径方向均匀分布[其右视图如图(b)．在线圈所在位置磁感应强度B的大小均为0，2T线圈的电阻为2Ω，它的引出线接有8Ω的电灯L，外力推动线圈的P端，作往复运动，便有电流通过电灯．当线圈向右的位移随时间变化的规律如图(c)所示时(x取向右为正)：

　　 (1)试画出感应电流随时间变化的图像(取逆时针电流为正)．

　　 (2)求每一次推动线圈运动过程中的作用力．

　　 (3)求该发电机的功率．(摩擦等损耗不计)

　　　　 (a)　　　　　　 (b)　　　　　　　　　　　　　　　　 (c)

高三物理第一学期期末复习试题

15、(12分)如图所示，两个光滑的定滑轮的半径很小，表面粗糙的斜面固定在地面上，斜面的倾角为θ＝30°。用一根跨过定滑轮的细绳连接甲、乙两物体，把甲物体放在斜面上且连线与斜面平行，把乙物体悬在空中，并使悬线拉直且偏离竖直方向α＝60°。现同时释放甲乙两物体，乙物体将在竖直平面内振动，当乙物体运动经过最高点和最低点时，甲物体在斜面上均恰好未滑动。已知乙物体的质量为m＝1㎏，若取重力加速度g＝10m/s²。求：甲物体的质量及斜面对甲物体的最大静摩擦力。

14．(10分)为了测量某住宅大楼每层的平均高度(层高)及电梯运行情况，甲、乙两位同学在一楼电梯内用电子体重计及秒表进行了以下实验，一质量为m=50kg的甲同学站在体重计上，乙同学记录电梯从地面一楼到顶层全过程中，体重计示数随时间变化的情况，并作出了如图12所示的图像，已知t=0时，电梯静止不动，从电梯内楼层按钮上获知该大楼共19层．求：

(1)电梯启动和制动时的加速度大小；

(2)该大楼的层高．

图12

11．(12分)现有一电池，其电动势E约为9V，内阻r在35-55Ω范围内，最大允许为50mA．为测定这个电池的电动势和内阻，某同学利用如图10甲所示的电路进行实验．图中电压表的内电阻很大，对电路的影响可以不计；R为电阻箱，阻值范围为0-9999Ω； R₀为保护电阻．

(1)(2分)实验室备有的定值电阻R₀有以下几种规格，本实验应选用(　　　　 )

A．10Ω，2.5W　　 B．50Ω，1.0W　　 C．150Ω，1.0W　　　 D．1500Ω，5.0W

(2)(2分)按照图甲所示的电路图，将图乙的实物连接成实验电路．

(3)(2分)该同学接好电路后，闭合开关S，调整电阻箱的阻值读出电压表的示数U，再改变电阻箱阻值，取得多组数据，然后通过作出有关物理量的线性图像，求得电源的电动势E和内阻r．

a．(2分)请写出与你所作线性图像对应的函数表达式____________________________．

b．(2分)请在图丙的虚线框内坐标中作出定性图像(要求标明两个坐标轴所表示的物理量，用符号表示)

c．(4分)图丙中__________________表示E，____________________表示r．

图10

模块3－4试题

　 12 (10分)一列简谐横波，沿x轴正向传播，位于原点的质点的振动图象如图1所示。

　　　 ①该振动的振幅是　　　　　 cm；②振动的周期是　　　　 s；③在t等于周期时，位于原点的质点离开平衡位置的位移是　　　　 cm。图2为该波在某一时刻的波形图，A点位于x＝0.5 m处。④该波的传播速度是　　　　　 m/s；⑤经过周期后，A点离开平衡位置的位移是　　　　 cm。

　　 13(10分)如图，置于空气中的一不透明容器内盛满某种透明液体。容器底部靠近器壁处有一竖直放置的6.0 cm长的线光源。靠近线光源一侧的液面上盖有一遮光板，另一侧有一水平放置的与液面等高的望远镜，用来观察线光源。开始时通过望远镜不能看到线光源的任何一部分。将线光源沿容器底向望远镜一侧平移至某处时，通过望远镜刚好可以看到线光源底端，再将线光源沿同一方向移动8.0 cm，刚好可以看到其顶端。求此液体的折射率n。

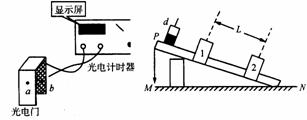

10．(10分)像打点计时器一样，光电计时器也是一种研究物体运动情况的常用计时仪器，其结构如图所示，o，凸分别是光电门的激光发射和接收装置，当有物体从o，凸间通过时，光电计时器就可以显示物体的挡光时间．

现利用图所示装置测量滑块和长lm左右的木块间的动摩擦因数，图中MN是水平桌面，Q是木板与桌面的接触点，1和2是固定在木板上适当位置的两个光电门，与之连接的两个光电计时器没有画出．此外在木板顶端的P点还悬挂着一个铅锤，让滑块从木板的顶端滑下，光电门1，2各自连接的计时器显示的挡光时间分别为5X10^-2 s和2．0X10^-z s．用游标卡．尺测量小滑块的宽度d，卡尺数如图所示．

　　 (1)读出滑块的宽度d＝　　 cm．

　　 (2)滑块通过光电门1的速度v＝　　 m／s，滑块通过光电门2的速度v＝　　 m／s．

　　 (3)若仅提供一把米尺，已知当地的重力加速度为g，为完成测量，除了研究v₁，v₂和两个光电门之间的距离L外，还需测量的物理量是　　　　　　　　　　　 　　　(说明各量的物理意义，同时指明代表物理量的字母)．　

　　 (4)用(3)中各量求解动摩擦因数的表达式μ＝　　 (用字母表示)．

第Ⅱ卷(非选择题　 共89分)
