题目列表(包括答案和解析)

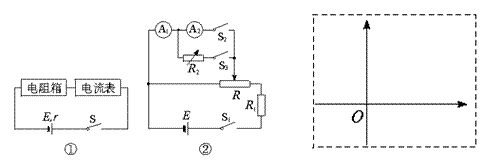

11.现要按图所示的电路测量一节旧干电池的电动势E(约1.5 V)和内阻r(约20 Ω),可供选择的器材如下:
电流表A1、A2(量程0~500 μA,内阻约为500 Ω),滑动变阻器R(阻值0~100 Ω,额定电流1.0 A),定值电阻R1(阻值约为100 Ω),电阻箱R2、R3(阻值0~999.9 Ω),开关、导线若干.
由于现有电流表量程偏小,不能满足实验要求,为此,先将电流表改装(扩大量程),然后再按图①电路进行测量.
(1)测量电流表A2的内阻.按图②电路测量A2的内阻,以下给出了实验中必要的操作.
A.断开S1 B.闭合S1、S2
C.按图②连接线路,将滑动变阻器R的滑片调至最左端,R2调至最大
D.调节R2,使A1的示数为I1,记录R2的值 E.断开S2,闭合S3
F.调节滑动变阻器R,使A1、A2的指针偏转适中,记录A1的示数I1
请按合理顺序排列实验步骤(填序号):________ _____.
(2)将电流表A2(较小量程)改装成电流表A(较大量程)
如果(1)中测出A2的内阻为468.0 Ω,现用R2将A2改装成量程为20 mA的电流表A,应把R2调为______Ω与A2并联,改装后电流表A的内阻RA为______Ω.
(3)利用电流表A、电阻箱R3测电池的电动势和内阻
用电流表A、电阻箱R3及开关S按图①所示电路测电池的电动势和内阻,实验时,改变R3的值,记录下电流表A的示数I,得到若干组R3、I的数据,然后通过作出有关物理量的线性图象,求得电动势E和内阻r.
a.请写出与你所作线性图象对应的函数关系式____________________________.
b.请在虚线框内坐标中作出定性图象(要求标明两个坐标轴代表的物理量,用符号表示)
c.图中_______表示E. 图中______表示r.

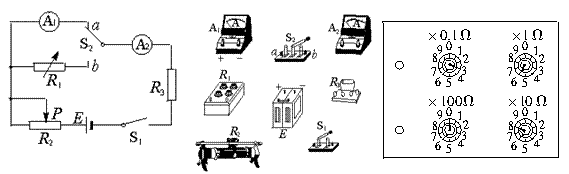

10.为了测定电流表A1的内阻,采用如图所示的电路.其中
A1是待测电流表,量程为300 μA,内阻约为100 Ω;
A2是标准电流表,量程是200 μA; R1是电阻箱,阻值范围0~999.9 Ω;
R2是滑动变阻器; R3是保护电阻;
E是电池组,电动势为4 V,内阻不计; S1是单刀单掷开关,S2是单刀双掷开关.
(1)根据电路图14-81,请在图14-82中画出连线,将器材连接成实验电路.
(2)连接好电路,将开关S2扳到接点a处,接通开关S1,调整滑动变阻器R2使电流表A2的读数是150 μA;然后将开关S2扳到接点b处,保持R2不变,调节电阻箱R1,使A2的读数仍为150 μA.若此时电阻箱各旋钮的位置如图所示,电阻箱R1的阻值是______Ω,则待测电流表A1的内阻Rg=________Ω.
(3)上述实验中,无论怎样调整滑动变阻器R2的滑动端位置,都要保证两块电流表的安全.在下面提供的四个电阻中,保护电阻R3应选用________(填写阻值相应的字母).
A.200 kΩ B.20 kΩ C.15 kΩ D.20 Ω
(4)下面提供最大阻值不同的四个滑动变阻器供选用.既要满足上述实验要求,又要调整方便,滑动变阻器___________(填写阻值相应的字母)是最佳选择.
A.1 kΩ B.5 kΩ C.10 kΩ D.25 kΩ
9. 将满偏电流Ig=300μA、内阻未知的电流表G改装成电压
表并进行核对.
(1)利用如图所示的电路测量电流表G的内阻(图中电源的
电动势E=4V ):先闭合S1,调节R,使电流表指针偏转
到满刻度;再闭合S2,保持R不变,调节R′,,使电流
表指针偏转到满刻度的,读出此时R′的阻值为200Ω,
则电流表内阻的测量值Rg= Ω.
(2)将该表改装成量程为3V的电压表,需 (填“串联”或“并联”)
阻值为R0= Ω的电阻.

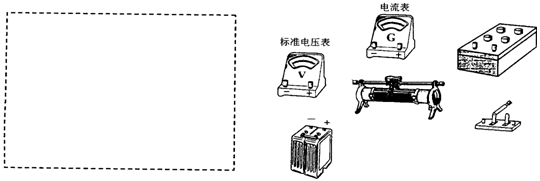

(3)把改装好的电压表与标准电压表进行核对,试在答题卡上画出实验电路图和实物连接图.
8.电流表和开关测电阻
有一个阻值看不清的电阻,我们要测它的阻值,但手边只有一只电流表,一个已知阻值 的定值电阻,二个开关和几根导线:
(1) 画出实验电路图。 (2) 写出实验步骤。
(3) 用测出量和已知量写出未知电阻的表达式。
7.电流表和滑动变阻器(或电阻箱)测电阻
现有电池组、电流表、已知最大阻值的滑动变阻器、导线及开关,你如何测出被测电阻的阻值?
6.电压表和开关测电阻
给你一个电池组、一个电压表、一个已知阻值的定值电阻R0、两个开关及几根导线,请你设法只连接一次电路就能测出未知电阻的阻值,画出电路图,写出实验步骤及未知电阻的表达式。
5.电压表和滑动变阻器(或电阻箱)测电阻
给你以下器材:一个电源(其电压未知),一个标有“20Ω,1A”的滑动变阻器,导线若干,一个开关,一只电压表,一个待测电阻Rx。请你设计一个能测出Rx电阻值的电路。要求:
(1)画出你所设计的电路图(电压表连入电路后位置不可变动)。(2)简要写出实验操作步骤。
(3)根据你所测出的物理量写出表达式Rx=_________。
4.现有实验器材如下:
电池E,电动势约10V,内阻约1Ω
电流表A1,量程300mA,内阻r1约为5Ω
电流表A2,量程10A,内阻r2约为0.2Ω
电流表A3,量程250mA,内阻r3约为5Ω
电阻箱R0,最大阻值999.9Ω,阻值最小改变量为0.1Ω
滑动变阻器R1,最大阻值100Ω,开关及导线若干
要求用图1所示电路测定图中电流表A的内阻
(1)在所给的三个电流表中,哪几个可用此电路精确测定其电阻?
(2)在可测的电流表中任选一个作为测量对象,简要写出按电路图的主要连接方法.
(3)需要读出的物理量是 ,用这些物理量表示待测电流表内阻的计算公式是 .
3. 两块电流表测电阻
从下表中选出适当的实验器材,设计一电路来测量电流表A1的内阻r1。要求方法简捷,有尽可能高的测量精度,并能测得多组数据。
器材代号 |
规格 |
电流表(A1) |
量程100mA,内阻r1待测(约40Ω) |
电流表(A2) |
量程500uA,内阻r2=750Ω |
电压表(V) |
量程10V,内阻r3=10kΩ |
电阻(R1) |
阻值约100Ω,作保护电阻用 |
滑动变阻器(R2) |
总阻值约50Ω |
电池(E) |
电动势1.5V,内阻很小 |
开关(K) |
|
导线若干 |
|
(1)画出电路图,标明利用器材的代号。
(2)若选测量数据中的一组来计算r1,则所用的表达式r1=________________,式中各符号的意义是____________________________________。
2. 两块电压表测电阻
用以下器材测量一待测电阻Rx的阻值(900-1000Ω):
电源E,具有一定内阻,电动势约为9.0V;
电压表V1,量程为1.5V,内阻r1=750Ω;
电压表V2,量程为5V,内阻r2=2500Ω;
滑线变阻器R,最大阻值约为100Ω;
单刀单掷开关K,导线若干。
(1)测量中要求电压表的读数不小于其量程的,试画出测量电阻Rx的一种实验电路原理图(原理图中的元件要用题图中相应的英文字母标注)。
(2)根据你所画的电路原理图在题给的实物图上画出连线。
(3)若电压表V1的读数用U1表示,电压表V2的读数用U2表示,则由已知量和测得量表示Rx的公式为Rx=_________________。
