16.如图所示，小车上有固定支架，一可视为质点的小球用轻质细绳拴挂在支架上的O点处，且可绕O点在竖直平面内做圆周运动，线长为L。现使小车与小球一起以速度v₀沿水平方向向左匀速运动，当小车突然碰到矮墙后，车立即停止运动，此后小球上升的最大高度可能是

A.大于　　　　　 B.小于　　　　　　

　C.等于　　　　　 D.等于2L

15.如图甲所示，某人正通过定滑轮将质量为m的货物提升到高处。滑轮的质量和摩擦均不计，货物获得的加速度a与绳子对货物竖直向上的拉力T之间的函数关系如图乙所示。由图可以判断

A.图线与纵轴的交点M的值a_m=g　　　　　

B.图线与横轴的交点N的值T_n=mg

C.图线的斜率等于物体的质量m　　　　　　　

D.图线的斜率等于物体质量的倒数1／m

14.如图所示，相距为d的水平金属板M、N在左侧有一对竖直金属板P、Q，板P上的小孔S正对极板Q上的小孔O，M、N间有垂直纸面向里的匀强磁场，在小孔S处有一带负电粒子，其重力和初速度均不计，当变阻器的滑动触头在AB的中点时，带负电粒子恰能在M、N间做直线运动，当滑动变阻器滑片滑到A点后

A.粒子在M、N间运动过程中，动能一定不变

B.粒子在M、N间运动过程中，动能一定增大

C.粒子在M、N间运动过程中，动能一定减小

D.粒子可能从M板的右边缘飞出

25．(18分)如图所示，光滑绝缘杆上套有两个完全相同、质量都是m的金属小球a、b,a带电量为q(q>0),b不带电。M点是ON的中点，且OM=MN=L，整个装置放在与杆平行的匀强电场中。开始时，b静止在杆上MN之间的某点P处，a从杆上O点以速度v₀向右运动，到达M点时速度为3v₀/4,再到P点与b球相碰并粘合在一起(碰撞时间极短)，运动到N点时速度恰好为零。求：

(1)电场强度E的大小和方向；

(2)a、b两球碰撞中损失的机械能ΔE；

24．(16分)子弹水平射入停在光滑水平面上的木块上，子弹和木块和质量分别为m和M，从子弹开始接触木块到子弹相对木块静止这段时间内，子弹和木块相对于地面的位移分别为s₁和s₂，求：s₁：s₂=?

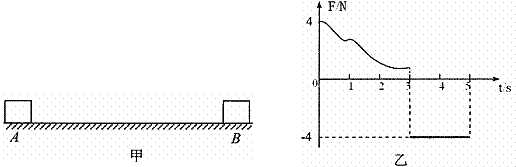

23．(16分)如图甲所示，一质量为m = 1kg的物块静止在粗糙水平面上的A点，从t = 0时刻开始，物体在受按如图乙所示规律变化的水平力F作用下向右运动，第3s末物块运动到B点时速度刚好为0，第5s末物块刚好回到A点，已知物块与粗糙水平间的动摩擦因数μ= 0.2，求：(g取10m/s²)

(1)AB间的距离；(2)水平力F在5s时间内对物块所做功。

22．实验题(共22分)

(1)如图所示，在研究平行板电容器的电容大小与哪些因素有关的实验中，进行如下操作

① 使电量Q、正对面积S一定，增大两板间距离d则静电计指针偏角　　　　 (填变大，变小或不变)

②使电量Q、两板间距离d、正对面积S一定，在两极板间放入石蜡，则静电计指针偏角　　　　 (填变大，变小或不变)

(2)在“验证机械能守恒定律”的实验中，打点计时器所用的电源频率为50Hz，当地重力加速度的值为9.80m/s²，所用重物的质量为1.00Kg，甲、乙、丙三位同学分别用同一装置打出三条纸带，并依次测出纸带的第1、2两点间的距离分别为1.80mm、1.90mm、和2.50mm，可以看出　　　　　　　　　　　　　　　　　 同学操作上有错误，错误的原因是　　　　　　　　　　　　　　　　　　　　　　　 。

(3)在“用单摆测定重力加速度”的实验中

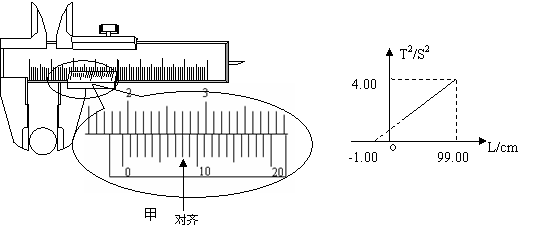

①用主尺最小分度为1mm，游标上有20个分度的卡尺测量金属球的直径，结果如图甲所示，可以读出此金属球的直径为___________mm。

②某同学在利用单摆测重力加速度的实验中，测出多组摆长L与周期T的数据，根据实验数据，作出了T²－L的关系图像如图

(Ⅰ)该同学实验中出现的错误可能是：___________

A、测摆长时漏加了小球的半径　B、测摆长时用线长加了小球直径　C、单摆摆角过大造成

(Ⅱ)虽然实验中出现了错误，但根据图中数据，仍可算出重力加速度其值为___________m/s²(取π=3.14， 结果保留三位有效数字)

(4)在“用描迹法画出电场中平面上的等势线”的实验中

①下列所给出的器材应该选用的是：　　　　(用器材前的字母表示)

A.6V的交流电源　　　B.6V的直流电源

C.100V的直流电源　　D.量程0~0.5V、零刻度在刻度盘中央的电压表

E.量程0~100μA、零刻度在刻度盘中央的电流表

②在实验过程中，要把复写纸、导电纸、白纸铺放在木板上，它们铺放的顺序(自下而上)应是：

_______、_______、_______.

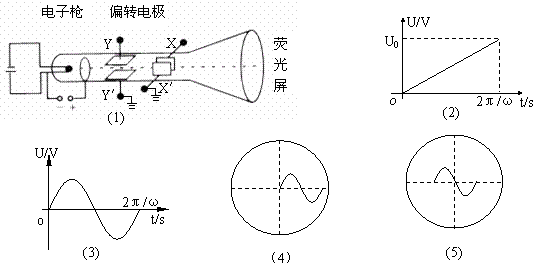

21．下图(1)所示是示波管的原理图，它是由电子枪，竖直偏转电极YY′、水平偏转电极XX′和荧光屏组成。电子枪发射的电子打在荧光屏上将出现亮点，不加任何电压时，电子打在荧光屏中心。若亮点很快移动，由于视觉暂留关系，能在荧光屏看到一条亮线。现在加上频率较高的偏转电压，则(　　 )

A．如果只在偏转电极XX′上加上如图(2)所示的电压，应观察到一条水平亮线

B．如果只在偏转电极YY′上加上如图⑶所示U=U_msinωt的电压，应观察到一条正弦曲线如图(4)

C．如果在偏转电极YY′上加上如图⑶所示U=U_msinωt，同时在偏转电极XX′上加上图(2)所示的电压，应观察到一条正弦曲线如图(5)

D．如果在偏转电极YY′上加上如图⑶所示U=U_msinωt，同时在偏转电极XX′上加上图(2)所示的电压，应观察到一条正弦曲线如图(4)

第Ⅱ卷(共10题，共174分)

20、一个初动能为E_K的带电粒子，以速度V垂直电场线方向飞入两块平行金属极板间，飞出时动能为3E_K。如果这个带电粒子的初速度增加到原来的2倍，不计重力，那么该粒子飞出时动能为：(　)

A．4E_K　　　 B．4.5E_K　　　 C．6E_K　　　 D．9.5E_K

19、一匀强电场的电场强度E随时间t变化的图象如图所示，在该匀强电场中，有一个带电粒子在t=0时刻由静止释放，若带电粒子只受电场力作用，则下列说法中正确的是：(　　)

A．带电粒子只向一个方向运动

B．0-2s内，电场力的功等于零

C．2s末带电粒子回到原出发点

D. 4s末带电粒子回到原出发点
