8．如图甲所示，放在光滑水平面上的木块受到两个水平力F₁与F₂的作用，静止不动，现保持力F₁不变，使力F₂逐渐减小到零，再逐渐恢复到原来的大小，在这个过程中，能正确描述木块运动情况的图象是图乙中的

7． 物体A的质量为1kg，置于水平地面上，物体与地面的动摩擦因数为μ=0.2，从t=0开始物体以一定初速度v₀向右滑行的同时，受到一个水平向左的恒力F=1N的作用，则能反映物体受到的摩擦力f随时间变化的图像的是图1-3中的哪一个(取向右为正方向，g=10m/s²)　 　　　　　　　　　　　　　　　　　　　　　　

6．如图所示，质量为m的物体在水平传送带上由静止释放，传送带由电动机带动，始终保持以速度v匀速运动，物体与传送带间的动摩擦因数为，物体过一会儿能保持与传送带相对静止，对于物体从静止释放到相对静止这一过程下列说法正确的是

A．电动机多做的功为　　　　　　 B．摩擦力对物体做的功为

C．传送带克服摩擦力做功为　　　 D．电动机增加的功率为

5．一航天探测器完成对月球探测任务后，在离开月球的过程中，由静止开始沿着与月球(没有大气层)表面成一倾角的直线飞行，如图中的虚线所示。图中的几个箭头表示推动探测器的火箭的可能喷气方向(其中a与虚线在同一直线上，c沿竖直向下)，有下列说法正确：

A、如果探测器匀速运动，则火箭应当沿着c方向喷气；

B、如果探测器匀速运动，则火箭应当沿着b方向喷气；

C、如果探测器匀加速运动，则火箭应当沿着b方向喷气；

D、如果探测器匀加速运动，则火箭应当沿着a方向喷气

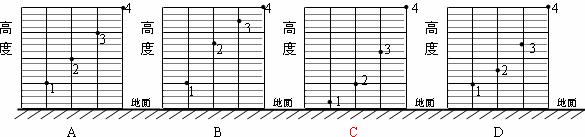

4．四个小球在离地面不同高度处，同时从静止释放，不计空气阻力，从某一时刻起每隔相等的时间间隔，小球依次碰到地面。则刚刚开始运动时各小球相对地面的位置可能是

3．物体沿直线运动的v-t关系如图所示，已知在第1秒内合外力对物体做的功为W，则

(A)从第1秒末到第3秒末合外力做功为4W。　

(B)从第3秒末到第5秒末合外力做功为－2W。

(C)从第5秒末到第7秒末合外力做功为W。　　

(D)从第3秒末到第4秒末合外力做功为－0.75W。

2．在轻绳的两端各拴一个小球，一人用手拿着绳上端的小球站在三层楼的阳台上，放手让小球自由下落，两小球相继落地的时间差为T。如果站在四层楼的阳台上，同样放手让小球自由下落，则两小球相继落地的时间差将

A．不变　　 B．变大　　 C．变小　　　 D．无法判断

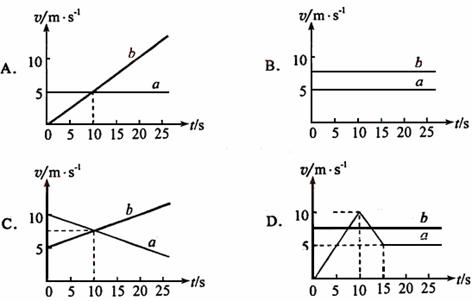

1．两辆游戏赛车、在两条平行的直车道上行驶。时两车都在同一计时线处，此时比赛开始。它们在四次比赛中的图如图所示。哪些图对应的比赛中，有一辆赛车追上了另一辆

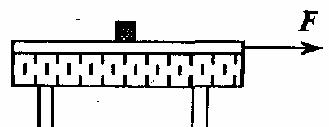

20．(13分)如图所示，长为 　的薄木板放在长为的正方形水平桌面上，木板的两端与桌面的两端对齐，一小木块放在木板的中点，木块、木板质量均为m，木块与木板之间、木板与桌面之间的动摩擦因数都为μ．现突然施加水平外力F在薄木板上将薄木板抽出，最后小木块恰好停在桌面边上，没从桌面上掉下．假设薄木板在被抽出的过程始终保持水平，且在竖直方向上的压力全部作用在水平桌面上．求水平外力F的大小?

19．(10分)杂技演员在进行“顶杆”表演时，用的是一根质量可忽略不计的长竹竿，质量为30kg的演员自杆顶由静止开始下滑，滑到杆底时速度正好零．已知竹竿底部与下面顶杆人肩部之间有一传感器，传感器显示顶杆人肩部的受力情况如图所示，取g=10m／s²．求：

　 　 (1)杆上的人下滑过程中的最大速度。

　 (2)竹竿的长度。
