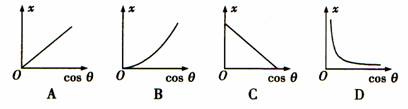

12. 如图所示，一根轻弹簧上端固定在O点，下端拴一个钢球P，球处于静止状态．现对球施加一个方向向右的外力F，使球缓慢偏移，在移动中的每一个时刻，都可以认为钢球处于平衡状态．若外力F方向始终水平，移动中弹簧与竖直方向的夹角θ<90°且弹簧的伸长量不超过弹性限度，则下图给出的弹簧伸长量x与cosθ 的函数关系图象中，最接近的是 (　　 )

11．如图所示，木板B放在粗糙的水平面上，木块A放在B的上面，A的右端通过一不可伸长的轻绳固定在直立墙壁上，用水平力F向左拉动B，使B以速度v做匀速运动，这时绳水平张力为T，下面说法正确的是(　　 )

A．T=F

B．木块A受到的是静摩擦力，大小等于T

C．木板B受到一个静摩擦力，一个滑动摩擦力，合力大小等于F

D．若木板B以2v的速度匀速运动，则拉力仍为F

10．某同学身高1．8m，在运动会上他参加跳高比赛，起跳后身体横着越过了1．8m高度的横杆。据此可估算出他起跳时竖直向上的速度大约为(g取10m／s²)　　 (　　 )

　　 A．2m/s　　 B．4m／s　　　 C．6m／s　　　　 D．8m／s

9. 如图所示，用一轻细绳拴一较大的球，置于倾角为α的光滑斜面上，开始时，绳与水平方向的夹角β>α。现用-水平力缓慢向左移动斜面(移动时绳不碰到斜面)，则绳的拉力(　　 )　　　　 　　　　　　　　　　　

　 A．减小　　　　　　　　　　　　　 B．增大

　 C. 先减小后增大　　　　　　　　　 D．先增大后减小

8. 如右图中重物的质量为m，轻细线AO和BO的A、B端是固定的．

平衡时AO是水平的，BO与水平面的夹角为θ, AO的拉力F₁和BO

的拉力F₂的大小是(　　 )

　 A．F₁=mgcosθ　 B．F₁=mgcotθ　 C．F₂=mgsinθ　 D．F₂=mg/sinθ

7. 甲、乙两质点同时由同一地点沿同一方向做直线运动，它们的V一t图线如图所示，

则　　 (　　 )　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 A．甲做匀速运动，乙做加速运动　　 ．

　 B．2 s前甲比乙速度快, 2 s后乙比甲速度快

　 C. 在第2 s时乙追上甲

　 D．在第2 s内，甲的平均速度小于乙的平均速度

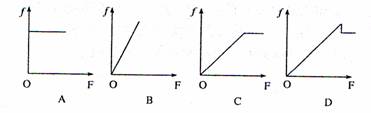

6. 如图所示，在水平桌面上放一木块，用从零开始逐渐增大的水平拉力F拉木块直到沿桌面运动，在此过程中，木块所受到的摩擦力f的大小随拉力F的大小变化的图象

(如下图)正确的是：　　 (　　 )

5. 做匀加速直线运动的物体连续通过相等的两段路程AB和BC(如右下图)的平均速度分别为V_l=3m／s，V₂=6m／s，则全程的平均速度为　　 (　　 )

　　 A．4m／s　　　　 B．4．5m／s

　　 C．4．74m／s　　 D．5m／s

4.如右图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静

止．物体B的受力个数为(　　 )

A．2　　 B．3　　 C．4　　 D．5

3. 如图所示．一个小物体沿光滑斜面由A点从静止开始加速下滑，在它通过的路径中取AE并分成相等的四段，V_B表示通过B点时的瞬时速度，V表示AE段的平均速度．则V_B与V的关系是　　 (　　 )

A．V_B<V　　　 B．V_B＝V　　　　　

C．V_B>V　　　 D．以上三种关系都有可能
