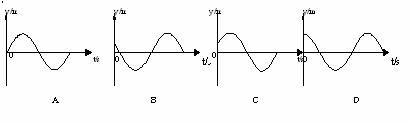

9．一列波沿x轴负方向传播，在t＝1s时波形图像如图所示，

这列波的波速为1m/s，则平衡位置x＝1m的P点的振动图像为(　 )

7．如图所示是原子核的核子平均质量与原子序数Z的关系图象，

下列说法中正确的是

A．若D和E结合成F，结合过程中一定会吸收核能

B．若D和E结合成F，结合过程中一定会释放核能

C．若A分裂成B和C，分裂过程一定会吸收核能

D．若A分裂成B和C，分裂过程一定会释放核能

　 8．如图所示是一台理想自耦变压器，当a、b之间接正弦交流电，A、V分别为理想交流电流表和交流电压表。若将调压端的滑动头P向上移动，则(　　 )

　　　 A．电压表V的示数变大　　 B．变压器的输出功率变大

　　　 C．电流表A的示数变小　　 D．电流表A的示数变大

6．如图所示，两个完全相同的绝缘金属壳a、b的半径为R，质量为m，两球心之间的距离为l=3R。若使它们带上等量的异种电荷，电荷为q，那么两球之间的万有引力F_引，库仑力F_库分别为

A．　　 B．

C．　　 D．

5．质量为m的小物块，在与水平方向成角的恒力F作用下，沿光滑水平面运动。物块运动过程中通过A点和B点的速度分别为和(A、B末在图中标出)，其加速度为a，F对物块所做的功为W，F对物块的冲量为I，以下结论正确的是　　　　　　　　　　 (　)

　 　　　 A．　　　 B．

　　　 C．　　　 D．

4.如图所示，接有灯泡L的平行金属导轨水平放置在匀强磁场中，一导体杆与两导轨良好接触并做往复运动，其运动情况与弹簧振子做简谐运动的情况相同。图中O位置对应于弹簧振子的平衡位置，P、Q两位置对应于弹簧振子的最大位移处。若两导轨的电阻不计，则(　　 )

A．杆由O到P的过程中，电路中电流变小　　

B．杆由P到Q的过程中，电路中电流一直变大

C．杆通过O处时，电路中电流方向将发生改变

D．杆通过O处时，电路中电流最大

3．如图所示，绝热的容器内密闭一定质量的气体(不考虑分子间的作用力)，用电阻丝对其加热时，绝热活塞无摩擦地上升，下列说法正确的是

A．活塞上升，气体对外做功，其内能减少

B．电流对气体做功，气体对外做功，气体内能可能减少

C．电流对气体做功，气体又对外做功，其内能可能不变

D．电流对气体做功一定大于气体对外做功

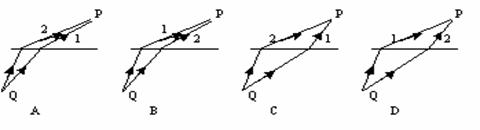

2．海面下的潜艇Q为与海面上的指挥船P保持联系，发出红外线信号1和紫外线信号2，则下列对传播路线的图示中可能正确的是(　 )

1、在离地面为处竖直向上抛出一质量为的物块，抛出时的速度为，当它落到地面时速度为，用表示重力加速度，在此过程中物块克服空气阻力所做的功等于

　A、　　　　 B、

　C、　　　　 D、

15．(6分)某同学做“验证力的平行四边形定则”实验时，主要步骤是：

　　　 A．在桌面上放一块方木板，在方木板上铺一张白纸，用图钉把白纸钉在方木板上；

　　　 B．用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端拴上两条细绳，细绳

　　　 的另一端系着绳套；

　　　 C．用两个弹簧秤分别钩住绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一

　　　 位置O.记下O点的位置，读出两个弹簧秤的示数；

　　　 D．按选好的标度，用铅笔和刻度尺作出两只弹簧秤的拉力F₁和F₂的图示，并用平行四

　　　 边形定则求出合力F；

　　　 E．只用一只弹簧秤，通过细绳套拉橡皮条使其伸长，读出弹簧秤的示数，记下细绳的

　　　 方向，按同一标度作出这个力F^/的图示；

　　　 F．比较力F^/和F的大小和方向，看它们是否相同，得出结论.

上述步骤中：(1)有重要遗漏的步骤的序号是________和____________；(2)遗漏的内容分别是__________________________和____________________________________.

　 16．(12分)(1)小车拖着穿过打点计时器的纸带做匀变速直线运动.如图是经打点计时器打出的纸带的一段，计数点序号(按打点顺序计数)是1、2、3、4……，已知交流电的频率为50Hz，纸带上每相邻两个计数点间还有四个打印点。则小车运动的加速度大小是______m/s²，小车做__________(填“匀速”、“匀加速”或“匀减速”).(保留3位有效数字)

　 (2)为了测量一个高楼的高度，某同学设计了如下实验：在一根长为的绳两端各拴一重球，一人站在楼顶上，手执上端的重球无初速度的释放使其自由下落，另一人在楼下测量两球落地的时间差，即可根据、、得出高楼的高度(不计空气阻力).

　　　 ①从原理上讲，这个方案是否正确_____________，理由：_________________.

　　　 ②从实际测量来看，你估计最大的困难是__________________________.

14．传送机的皮带与水平方向的夹角为，如图所示，将质量为m的物体放在皮带传送机上，随皮带一起向下以加速度a(a>gsin)匀加速直线运动，则(　　 )

A．小物体受到的支持力与静摩擦力的合力可能等于mg

B．小物体受到的静摩擦力的方向沿皮带向下，大小是ma

C．小物块受到的静摩擦力的大小可能等于mgsinα

D．小物块受到的重力和静摩擦力的合力的方向可能沿皮带方向向下
