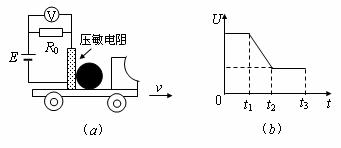

3．(宝山区)力电转换器的主要元件是压敏电阻，假设该压敏电阻的特点是其阻值R与承受的压力F之间满足FR=K，K为确定的常数。下图(a)是某同学设计的用来测定小车运动状态的原理图，R₀为定值电阻。把压敏电阻固定在上表面光滑的小车上，绝缘重球紧靠压敏电阻放置。小车向右运动时，压敏电阻承受的压力通过电压表的示数反映出来，电压表示数与时间的关系如图(b)所示。关于小车的运动状态下列说法中正确的是(　　)

A．0-t₁时间内小车做匀加速直线运动

B．t₁-t₂时间内小车做匀速直线运动

C．t₁-t₂时间内小车做匀减速直线运动

D．t₂-t₃时间内小车做匀速直线运动

(虹口区)4．长为L 的轻杆A一端固定一个质量为m的小球B，另一端固定在水平转轴O上，杆随转轴O在竖直平面匀速转动，角速度为ω。某时刻杆与水平方向成α角，如图所示，则此时刻杆对小球的作用力方向在那个范围内？(　　　 ) 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 A．竖直向上

B．沿OB方向

C．图中区域I

D．图中区域II

(嘉定区) 5．如图所示，光滑轨道MO和ON底端对接且ON＝2MO，M、N两点高度相同。小球自M点由静止释放后在两斜面上滚动，忽略小球经过O点时的机械能损失，以v、s、a、E_k分别表示小球的速度、位移、加速度和动能四个物理量的大小。下列图像中能正确反映小球自M点到N点运动过程的是

[　　　　　 ]

1、(青浦区)汽车从平直公路驶上一斜坡，牵引力逐渐增大而输出功率保持不变，在此上坡过程的初始阶段，汽车的 ：…………………………………………………………(　　 )

A．加速度逐渐增大，速度逐渐增大。　　 B．加速度逐渐减小，速度逐渐减小。

C．加速度逐渐增大，速度逐渐减小。　　 D．加速度逐渐减小，速度逐渐增大。

(青浦区)2、如图，在同一竖直面内，小球a、b从高度不同的两点，分别以初速度v_a和v_b沿水平方向抛出，经过时间t_a和t_b后落到与抛两出点水平距离相等的P点。若不计空气阻力，下列关系式正确的是：………………(　　 )

A. t_a> t_b, 　v_a> v_b ；　 　B. t_a> t_b, 　v_a< v_b；　　

C. t_a< t_b,　 v_a< v_b ；　 　D. t_a> t_b,　 v_a= v_{b 。}

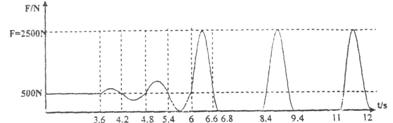

(南汇区)1．一位蹦床运动员仅在竖直方向上运动，弹簧床对运动员的弹力F随时间t的变化规律通过传感器用计算机绘制出来，如图所示。结合图像， 试求：

(1)运动员的质量；

(2)运动过程中，运动员最大加速度；

(3)不计空气阻力，运动过程中，运动员离开蹦床上升的最大高度

2．(徐汇区)一辆总质量为M＝6.0×10² kg的太阳能汽车，使用太阳能电池供电，它的集光板能时刻正对着太阳。太阳能电池可以对电动机提供U＝120V电压和I＝10A的电流，汽车正常工作时，车上电动机将电能转化为机械能的效率η为60%。已知太阳向外辐射能量的总功率为P_总＝3.9×10²⁶W。太阳光穿过太空和地球周围的大气层到达地面的过程中有大约28%的能量损耗。太阳光垂直照射到地面上时，单位面积的辐射功率P₀＝1.0×10³W/m²。半径为R的球面积公式为S＝4πR²。

(1)若这辆车在行驶过程中所受阻力是车重的0.05倍，求这辆车行驶的最大速度；

(2)根据题目所给出的数据，估算太阳到地球表面的距离。

1、(崇明县)于用单摆测定重力加速度的实验

(1)(多选题)在“用单摆测定重力加速度”实验中，下列说法正确的是　　 (　　 )

(A)摆长必须大于1 m，摆角必须小于5°；

(B)应在最低点按下秒表开始记时或停止记时；

(C)在单摆的摆角从4°减小到2°的过程中可以看作周期不变；

(D)由于秒表走时误差，有必要测多次全振动求。平均周期。

(2)(多选题)将一个力传感器接到计算机上，就可以测量快速变化的力，用这种方法测得的某单摆摆动时悬线上拉力的大小随时间变化的曲线如图所示。某同学由此图线提供的信息做出了下列判断　　　 (　　 ) A

(A)t=0.2s时摆球正经过最低点；

(B)t=1.1s时摆球正经过最低点；

(C)摆球摆动过程中机械能减小；

(D)摆球摆动的周期是T=0.6s。

(卢湾区)2．数字信息系统(DIS)被广泛应用在物理实验中，该系统可以迅速测量、处理数据，并自动生成图像．如图(a)所示，一条形磁铁固定在水平转台上，磁铁长度等于圆台直径，一磁传感器放置在转台边缘，磁传感器可测量所在位置的磁感应强度．实验后显示器得出曲线如图(b)所示．图中横坐标表示时间，纵坐标表示磁感应强度．

(1)由以上信息可知磁铁所做的运动是____________________．

(2)曲线最高点的纵坐标表示____________________，曲线最低点的纵坐标表示____________________．

(青浦区)3、在下图所示的实验装置中，横杆能够绕竖直轴旋转，横杆在转动过程中，由于摩擦阻力的作用，横杆会越转越慢。在横杆的一端装有宽度为d＝0.005m的竖直“挡光圆柱”，当“挡光圆柱”通过光电门时，光电门就记录挡光的时间间隔，“挡光圆柱”宽度与挡光时间之比，可以近似认为是“挡光圆柱”在该时刻的速度。横杆每转一圈，光电门就记录一次“挡光圆柱”挡光时间。

在一次实验中记录下横杆转动圈数n和每次挡光的时间t，并计算出“挡光圆柱”在该时刻的速度以及速度的平方(部分数据如表中所示)。请计算表中当n＝5时，v²＝________m²/s²；如果继续测量“挡光圆柱”的速度，那么当n＝15时，“挡光圆柱”的速度为________m/s；“挡光圆柱”速度大小v与横杆转动圈数n的关系为________________。

5．(徐汇区)如图所示，一列简谐横波沿x轴传播，实线为t₁＝0时刻的波形图，虚线为t₂＝0.25s时刻的波形图，则该波的传播速度大小为__________；若已知该波的波速大小为22 m/s，则该波沿x轴______(选填“正”或“负”)方向传播。

4．(嘉定区)如图所示，一列简谐横波沿x轴正方向传播，A、B、C是x轴上的三点。已知波长大于3m且小于5m，周期T＝0.1s，AB＝5m。在t＝0时刻，波恰好传播到了B点，此时刻A点在波谷位置。经过0.5s，C点第一次到达波谷，则这列波的波长为__________m，AC间的距离为__________m。

3、(崇明县)在均匀介质中，各质点的平衡位置均在同一直线上，图中正方形方格的边长均为1.5 cm。波源在坐标原点，t＝0时波源开始向y轴负方向振动，经过0.24 s时间第二次形成如图所示波形，则此波的周期T为______________，波速为______________。

(宝山区)1．一列简谐横波沿x轴正方向传播，t=0时刻的波形如图所示，经0.3s时间质点a第一次达到波峰位置，则质点b刚开始振动时的运动方向为__________，质点b第一次出现在波峰的时刻为__________s。

2、(崇明县)已知传输无线电广播信号的电磁波波长为550米，而传输电视信号的电磁波波长为0.566米，它们中频率较高的是　　　　　　 信号，在山区中传播时　　　　　 信号更不易受山坡阻挡。

4．(卢湾区) 在某一列简谐横波的传播方向上有P、Q两质点，它们的平衡位置相距s，波速大小为v，方向向右．在某时刻，当P、Q都位于各自的平衡位置时，P、Q间只有一个波峰，如下图所示．从此时刻起，各波形中P点第一次到达波谷位置经历的时间为△t，则　

A、甲波与丁波的时间相同，△t=s/2v　　　　 B、乙波与丙波的时间相同，△t=3s/4v

C、乙波的时间最短，△t=s/4v　　　　　　　 D、丁波的时间最短，△t=s/6v

[　 　　　　　]

(南汇区)5．一列简谐横波沿x轴正方向传播, 振幅为A。 t=0时, 平衡位置在x=0处的质元位于y=0处, 且向y轴负方向运动; 此时, 平衡位置在x=0.15m处的质元位于y=A处。 该波的波长可能等于　　　　　　　　　　　　　　[　　 　　 ]

A．0.60m 　B．0.20m 　C．0.12m 　D．0.086m

(徐汇区)6．沿x轴正方向传播的简谐横波在t₁＝0时的波形如图所示，此时波传播到x＝2m处的质点B，质点A恰好位于波谷位置，C、D两个质点的平衡位置分别位于x＝3m和x＝5m处。当t₂＝0.6s时，质点A恰好第二次(从计时后算起)处于波峰位置，则下列判断中正确的是(　　　 )

(A)该波的波速等于10m/s

(B)当t＝1.0s时，质点C在平衡位置处且向上运动

(C)当t＝0.9s时，质点D的位移为2cm

(D)当质点D第一次位于波峰位置时，质点B恰好位于波谷位置

2、列说法符合物理学史的是　 　　　　　　　　　　　　　　　　　　　(　 　)

(A)牛顿发现的万有引力定律，卡文迪许用实验方法测出万有引力恒量的数值，从而验证了万有引力定律；

(B)奥斯特发现了电与磁间的关系，即电流的周围存在着磁场；同时他通过实验发现了磁也能产生电，即电磁感应磁现象；

(C)伽利略从对落体运动和斜面运动的一般观察开始，通过实验发现了路程与时间平方成正比的规律，从而建立了匀加速运动的概念；

(D)麦克斯韦提出电磁场理论并预言电磁波的存在，若干年以后他通过实验证实了电磁波的存在。

(虹口区)3．如图所示为两列简谐横波在同一绳上传播时某时刻的波形图，质点M的平衡位置为x = 0.2m。则下列说法中正确的是　　　　　　 (　　　 )

　A．这两列波发生干涉现象，且质点M的振动始终加强

　B．由图示时刻开始，再经过1/4甲波周期，M将位于波峰

　C．甲波的速度v₁与乙波的速度v₂一样大

　D．因波的周期未知，故两列波波速的大小无法比较
