11、(18分)如图所示，一个质量为m =2.0×10^-11kg，电荷量q = +1.0×10^-5C的带电微粒(重力忽略不计)，从静止开始经U₁=100V电压加速后，水平进入两平行金属板间的偏转电场中，上板带正电。金属板长L=20cm，两板间距d =10cm。求：

(1)微粒进入偏转电场时的速度v₀是多大？(2)若微粒射出偏转电场时的偏转角为θ=30°，并接着进入一个方向垂直于纸面向里的匀强磁场区，则两金属板间的电压U₂是多大？

(3)若该匀强磁场的宽度为D =10cm，为使微粒不会由磁场右边射出，该匀强磁场的磁感应强度B至少多大？

10.(16分)一小圆盘静止在某一桌布上，桌布放在粗糙的水平地面上，圆盘距离桌布左边边缘的距离为d，圆盘与桌布之间的动摩擦因数为，现用力向右水平拉动桌布。设桌布加速过程极短，可以认为桌布在抽动过程中一直做匀速直线运动。

试求：(1)小圆盘随桌布运动过程中加速度的可能值

(2)要将桌布从圆盘下抽出来，抽动桌布的速度v应满足什么条件？

9．(共17分)1

A．验证机械能守恒定律　　　　　 B．用单摆测定重力加速度

C．验证动量守恒定律　　　　　　 D．研究平抛物体的运动

2)现仅有以下器材

A1表：量程0.2A　　 A2表：量程0.02A　　　 V1表：量程3V

V2表：量程100V　 滑线变阻器R：0~10Ω　 电阻箱R₀：0~9999.9Ω, 0.1A

蓄电池组E：ε=6V，r=0.1Ω　 电键S及导线若干

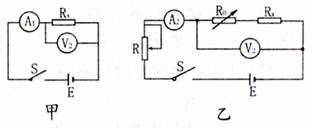

为较准确地测定一电阻值R_x约1.2Ω的电阻丝的阻值，已有甲、乙两位同学分别设计了甲、乙二个电路图来测量R_x。但甲、乙两电路设计均有不合理之处，请指出存在的问题(各图分别指出两处即得满分)。

甲图不合理之处：　　　　　　　　　　 　，　　　　　　　 　。

乙图不合理之处：　　　　　　　　　　 　，　　　　　　　 　。

　 请设计一个实用的较合理的电路图，画在规定方框内，

并写出R_x的计算公式。(说明公式中各物理量的意义)

R_x=　　　　　　　　 　；

各量的意义是：　　　　　　　　　　 　。

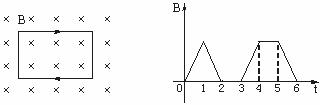

8．一矩形线圈位于一随时间t变化的匀强磁场内，磁场方向垂直线圈所在的平面(纸面)向里，

　 如图1所示，磁感应强度B随t的变化规律如图2所示.以I表示线圈中的感应电流，以图

　 1中线圈上箭头所示方向的电流为正，则以下的I-t图中正确的是　　　　　　　 (　　 )　　　　　　　　　　　　　　　　　　　　　　　

图1　　　　　　　　　 图2

7．如图所示，质量相同的木块M、N用轻弹簧连接置于光滑的水平面上，开始弹簧处于自然状态。现用水平恒力F推木块M，则在弹簧第一次被压缩到最短的过程中，下列说法中正确的是　　　　　　　　　　　　　 (　　 )

　 　　 A．恒力F所做功一定等于弹簧弹性势能增加量

　　 B．恒力F对M的冲量一定大于弹簧弹力对N的冲量

　　 C．当M、N加速度相同时，它们的速度V_M>V_N

　　 D．当弹簧被压缩到最短时，M、N的加速度a_M=a_N

6、如图所示的直线是真空中某电场的一条电场线，A、B是这条直线上的两点，一带正电粒子以速度v_A经过A点向B点运动，经过一段时间后，粒子以速度v_B经过B点，且v_B与 v_A方向相反，不计粒子重力，下面说法正确的是

A．A点的场强一定大于B点的场强

B．A点的电势一定高于B点的电势

C．粒子在A点的速度一定小于在B点的速度

D．粒子在A点的电势能一定小于在B点的电势能

5．透明介质的折射率为n，它与真空的交界面是一个平面，介质中有一点A，真空中有一点B，A、B连线与界面的交点为P，如图所示。已知AP=BP，由A点发出的一束激光，射到界面上的Q点(图中未画出)后，进入真空传播，能够到达B点。关于Q点的位置下列叙述中正确的是　　　　　　　　　　　　　　　　　　 (　　 )

　 　　 A．Q点在P点的左侧

　　 B．Q点在P点的右侧

　　 C．如果n变大,要使由A点发出的一束激光

仍能到达B点,则入射点Q一定更靠近P点

　　 D．如果n变大,要使由A点发出的一束激光仍能到达B点,则入射点Q一定更远离P点

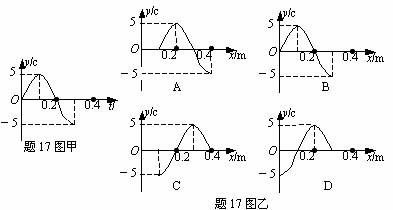

4．一质点以坐标圆点为中心位置在y轴上做简谐运动，其振动图线如甲图所示，振动在介质中产生的简谐横波沿x轴正方向传播，波速为1m/s，从t=0经过0.3s后此质点立即停止运动，则再经过0.1s时的波形图是图乙中的：(　　　 )

3．飞船受大气阻力和地球引力的影响，飞船飞行轨道会逐渐下降，脱离预定圆轨道；为确保正常运行，飞行控制专家按预定计划，决定在“神舟”六号飞船飞行到第30圈时，对飞船轨道进行微调，使轨道精度更高．在轨道维持的过程中下列说法正确的是：(　　　 )

A．因为飞船在较高轨道所具有的运行速度比在较低轨道所具有的运行速度小，所以飞船在轨道维持时必须减速

B．在飞船由较低轨道向较高轨道运行的过程中飞船的势能增加

C．飞船必须先瞬时加速使飞船脱离较低的圆轨道，当飞船沿椭圆轨道运行到较高的圆轨道时，再瞬时加速使飞船进入到预定圆轨道

D．飞船的轨道半径、动能、动量及运行周期较维持之前都有一定程度的增大

2．用某种单色光照射某种金属表面，发生光电效应。现仅将该单色光的光强减弱，则(　　 )

　　 A．光电子的最大初动能不变　　　　　 B．光电子的最大初动能减少

　　 C．单位时间内产生的光电子数减少　　 D．不可能发生光电效应
