题目列表(包括答案和解析)
15.(16分)在竖直平面内有一圆形绝缘轨道,半径R=1m,匀强磁场垂直于轨道平面向内,一质量为m=1×10-3kg、带电量为q=+3×10-2C的小球,可在内壁滑动,开始时,在最低点处给小球一个初速度v0,使小球在竖直面内逆时针做圆周运动,图甲是小球在竖直面内做圆周运动的速率v随时间变化的情况,图乙是小球所受轨道的弹力F随时间变化的情况,结合图象所给数据,求:
(1)磁感应强度的大小。
(2)小球初速度的大小。
16.(16分)水平面上两根足够长的金属导轨平行固定放置,问距为L,一端通过导线与阻值为R的电阻连接;导轨上放一质量为m的金属杆(见右上图),金属杆与导轨的电阻忽略不计;均匀磁场竖直向下.用与导轨平行的恒定拉力F作用在金属杆上,杆最终将做匀速运动.当改变拉力的大小时,相对应的匀速运动速度v也会变化,v与F的关系如右下图.(取重力加速度g=10m/s2)
(1)金属杆在匀速运动之前做什么运动?
(2)若m=0.5kg,L=0.5m,R=0.5Ω;磁感应强度B为多大?
(3)由v-F图线的截距可求得什么物理量?其值为多少?

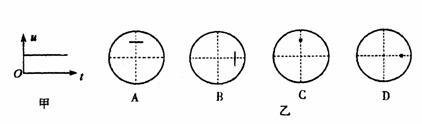

14.(4分)若在示波器的“Y输入”和“地”之间加上如图甲所示的电压,而扫描范围旋钮置于“外x”档,则此时屏上应出现的情形是下图乙中的( )
13.(8分)小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象,用实验得到如下数据(I和U分别表示小灯泡上的电流和电压):
I(A) |
0.12 |
0.21 |
0.29 |
0.34 |
0.38 |
0.42 |
0.45 |
0.47 |
0.49 |
0.50 |
U(V) |
0.20 |
0.40 |
0.60 |
0.80 |
1.00 |
1.20 |
1.40 |
1.60 |
1.80 |
2.00 |
(1)在左下框中画出实验电路图. 可用的器材有:电压表、电流表、滑线变阻器(变化范围0-10Ω)、电源、小灯泡、电键、导线若干.
(2)在右图中画出小煤泡的U-I曲线.
(3)如果第15题实验中测得电池的电动势是1.5V,内阻是2.0Ω.问:将本题中的灯泡接在该电池两端,小灯泡的实际功率是多少?(简要写出求解过程;若需作图,可直接画在第(2)小题的方格图中)
12.(4分)光滑水平面上有AB两物体,它们分别在水平力FA 和 FB作用下作匀变速运动,加速度分别为aA 和aB ,它们动量P与时间t 的关系图像如图所示.则一定是:( )
A.FA > FB B.FA < FB
C.aA >aB D.aA <aB
11.(8分)为了探索弹力和弹簧伸长的关系, 李卫同学选了甲、乙两根规格不同的弹簧进行测试,根据测得的数据绘出如下所示图象。从图象上看,该同学没能完全按实验要求做,而使图象上端成曲线, 图象上端成曲线是因为 。这两根弹簧的劲度系数分别为 和 。 若要制作一个精确程度较高的弹簧秤,应选弹簧 。
10.电池甲和乙的电动势分别为E1和E2,内阻分别为r1和r2。若用甲、乙电池分别向某个电阻R供电,则在这个电阻上消耗的电功率相同;若用甲、乙电池分别向某个电阻R/ 供电,则在R/ 上消耗的电功率分别为P1和P2。已知的R/>R,E1>E2,则( )
A、r1>r2 B、r1<r2 C、P1>P2 D、P1<P2
9.如图1所示,质量相同的木块A、B用轻弹簧连接置于光滑的水平面上,开始弹簧处于自然状态.现用水平恒力F推木块A,则从开始到弹簧第一次被压缩到最短的过程中( )
A.两木块速度相同时,加速度aA=aB
B.两木块速度相同时,加速度aA<aB
C.两木块加速度相同时,速度vA<vB
D.两木块加速度相同时,速度vA>v B
8.一矩形线圈在匀强磁场中以恒定的角速度绕垂直于磁场方向的固定轴转动,穿过线圈的磁通量随时间变化(如图),下列说法正确的是 ( )
A.线圈转动的角速度为200rad/s
B.在t=0.5×10-2πs 时线圈中感应电动势为零
C.在t=0.3×10-2πs 时线圈中感应电动势正在减小
D.在t=0.25×10-2πs 时线圈中感应电动势为零

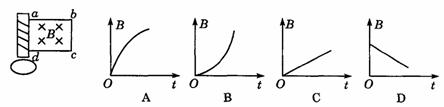

7.如图所示,竖直放置的螺线管与导线abcd构成闭合回路,导线所围区域内有一垂直于纸面向里的变化的匀强磁场,螺线管下方水平桌面上有一导体圆环.导线abcd所围区域内磁场按图中哪一图像所表示的方式随时间变化时,导体圆环将受到向上的磁场力 ( )
6.一个匀强电场的电场强度随时间变化的图象如图所示,在这个匀强电场 中有一个带电粒子, 在t=0时刻由静止释放,若带电粒子只受电场力的作用,则电场力的作用和带电粒子的运动情况是( )
A.带电粒子将向一个方向运动
B.0-3秒内,电场力的冲量等于0,电场力的功亦等于0
C.3秒末带电粒子回到原出发点
D.2-4秒内电场力的冲量不等于0,而电场力的功等于0
