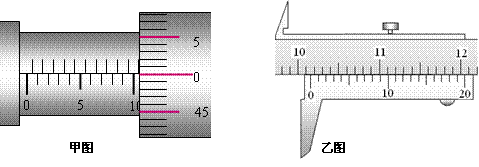

10．(1)如图所示，甲图中螺旋测微器的读数为　　　　 mm，乙图中游标卡尺的读数为　　　　 cm．

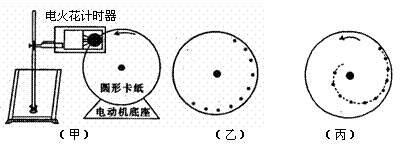

(2)．如图甲所示为测量电动机转动角速度的实验装置，半径不大的圆形卡纸固定在电动机转轴上，在电动机的带动下匀速转动．在圆形卡纸的旁边安装一个改装了的电火花计时器．

下面是该实验的实验步骤：　　　　　　　　　　　　

　　 Ⅰ．使电火花计时器与圆形卡纸保持良好接触；　　　　

　　 Ⅱ．启动电动机，使圆形卡纸转动起来；

　　 Ⅲ．接通电火花计时器的电源，使它工作起来；

　　 Ⅳ．关闭电动机，拆除电火花计时器；研究卡纸上留下的一段痕迹(如图乙所示)，写出角速度ω的表达式，代入数据，得出ω的测量值。

①．要得到角速度ω的测量值，还缺少一种必要的测量工具，它是_______

A ．秒表　　 B ．游标卡尺　　 　C． 圆规　　 D ．量角器

②．写出ω的表达式，并指出表达式中各个物理量的含义：　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

　　 ③．为了避免在卡纸连续转动的过程中出现打点重叠，在电火花计时器与盘面保持良好接触的同时，可以缓慢地将电火花计时器沿圆形卡纸半径方向向卡纸中心移动。则卡纸上打下的点的分布曲线不是一个圆，而是类似一种螺旋线，如图丙所示。这对测量结果有影响吗？　　　　　　 (选填“有影响”或“没有影响”)

理由是：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

9.如图所示，一带正电小球穿在一根绝缘粗糙直杆上，杆与水平方向成θ，整个空间存在着竖直向上的匀强电场和垂直于杆方向斜向上的匀强磁场，小球沿杆向下运动，在A点时的动能为100J，在C点时动能减为零，B为AC的中点，那么带电小球在运动过程中(　　 )

A．小球在B点时的动能为50J

B．小球电势能的增加量等于重力势能的减少量

C．到达C点后小球可能沿杆向上运动

D．小球在AB段克服摩擦力做的功与在BC段克服摩擦力做的功不等

8．如图所示，一个滑雪运动员从左侧斜坡距离坡底8m处自由滑下，当下滑到距离坡底s₁处时，动能和势能相等(以坡底为参考平面)；到坡底后运动员又靠惯性冲上斜坡(不计经过坡底时的机械能损失)，当上滑到距离坡底s₂处时，运动员的动能和势能又相等，上滑的最大距离为4m．关于这个过程，下列说法中正确的是(　　 )　　　　 　

A．摩擦力对运动员所做的功等于运动员动能的变化　　

B．重力和摩擦力对运动员所做的总功等于运动员动能的变化

C．s₁＜4m，s₂＞2m

D．s₁＞4m，s₂＜2m

7. 质量为m的小球放在光滑水平面上，在竖直线MN的左方受到水平恒力F₁作用(m可视为质点)，在MN的右方除受F₁外还受到与F₁在同一条直线上的水平恒力F₂作用，现设小球由A点静止开始运动如图a所示，小球运动的v-t图象如图b所示：由图可知下列说法错误的是　 (　　 )

A．小球在MN的右方加速度大小为　　　

B．F₂的大小为

C．小球在MN右方运动的时间为

D．小球在t=0到t=t₄这段时间最大位移为v₁t₂

6．如图甲所示为某一门电路符号及输入端A、B的电势随时间变化关系的图象，则图乙中不能正确反映该门电路输出端电势随时间变化关系的图象是(　　 )

5．在固定于地面的斜面上垂直安装一个挡板，截面为 圆的柱状物体甲放在斜面上，半径与甲相等的光滑圆球乙被夹在甲与挡板之间，没有与斜面接触而处于静止状态，如图所示。现在从球心O₁处对甲施加一平行于斜面向下的力F，使甲沿斜面方向极其缓慢地移动，直至甲与挡板接触为止。设乙对挡板的压力F₁，甲对斜面的压力为F₂，在此过程中　　　 (　　 )

　　 A．F₁缓慢增大，F₂缓慢增大　　　　　　

B．F₁缓慢增大，F₂缓慢减小

　　 C．F₁缓慢减小，F₂缓慢增大　　　　　　

D．F₁缓慢减小，F₂缓慢不变

4．一平行板电容器的两个极板水平放置，两极板间有一带电量不变的小油滴，油滴在极板间运动时所受空气阻力的大小与其速率成正比。若两极板间电压为零，经一段时间后，油滴以速率v匀速下降；若两极板间的电压为U，经一段时间后，油滴以速率v匀速上升。若两极板间电压为－U，油滴做匀速运动时速度的大小、方向将是(　　 )

A．2v　　 向下　　　 B．2v　　 向上　　　 C．3 v　 向下　　　 D．3 v　 向上

3．刹车距离是衡量汽车安全性能的重要参数之一。图中所示的图线1、2分别为甲、乙两辆汽车在紧急刹车过程中的刹车距离s与刹车前的车速v的关系曲线，已知紧急刹车过程中车与地面间是滑动摩擦。据此可知，下列说法中正确的是　 (　　 )

A．甲车的刹车距离随刹车前的车速v变化快，甲车的刹车性能好

B．乙车与地面间的动摩擦因数较大，乙车的刹车性能好

C．以相同的车速开始刹车，甲车先停下来，甲车的刹车性能好

D．甲车的刹车距离随刹车前的车速v变化快，甲车与地面间的

动摩擦因数较大

2．如图所示，质量分别为m和M的两物体P和Q叠放在倾角为θ的斜面上，P、Q间的动摩擦因数为μ₁，Q与斜面间的动摩擦因数为μ₂(μ₂<μ₁)．当它们从静止开始沿斜面加速下滑时，两物体始终保持相对静止，则物体P受到的摩擦力大小为 (　　 )　　

A．0　　　　　　　 B．μ₁mgcosθ　　　　　

C．μ₂mgcosθ　　　 D．mgsinθ

3、4代表四个不同物体的运动情况，关于它们的物理意义，下列描述正确的是(　　 )

A．图线1表示物体做曲线运动

　 B．s-t图象中t₁时刻v₁>v₂

　 C．v-t图象中0至t₃时间内3和4的平均速度大小相等

　 D．两图象中，t₂、t₄时刻分别表示2、4开始反向运动
