12．12－2、⑴________　 ，⑵________　 、　　 　　　　　　

⑶

12－3、⑴ 　　　　

⑵① ________　　　　 ② ________　　　　 ③　　 　　　　　　　。

⑶

13

14

15

10．⑴　 　　　⑵① ________　　　　　　 ，② ________　　　　 ③　　　 　　　　　　。　　

11

⑴ 　　　　⑵　　　　　　　　 　

⑶　　　　　　　 、　　　　　　　 。

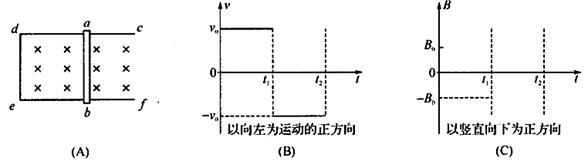

15．(16分)如图(A)所示，固定于水平桌面上的金属架cdef，处在一竖直向下的匀强磁场中，磁感应强度的大小为B₀，金属棒ab搁在框架上，可无摩擦地滑动，此时adeb构成一个边长为l的正方形，金属棒的电阻为r，其余部分的电阻不计。从t=0的时刻起，磁场开始均匀增加，磁感应强度变化率的大小为k(k=)。求：

(1)用垂直于金属棒的水平拉力F使金属棒保持静止，写出F的大小随时间t变化的关系式；(2)如果竖直向下的磁场是非均匀增大的(即k不是常数)，金属棒以速度v₀向什么方向匀速运动时，可使金属棒中始终不产生感应电流，写出该磁感应强度B_t随时间t变化的关系式；

(3)如果非均匀变化磁场在0-t₁时间内的方向竖直向下，在t₁-t₂时间内的方向竖直向上，若t=0时刻和t₁时刻磁感应强度的大小均为B₀，且adeb的面积均为l².当金属棒按图(B)中的规律运动时，为使金属棒中始终不产生感应电流，请在图(C)中示意地画出变化的磁场的磁感应强度B_t随时间变化的图象(t₁-t₀=t₂-t₁＜)。

14．(15分)如图所示，M是半径的固定于竖直平面内的l／4光滑圆弧轨道，轨道上端切线水平，轨道下端竖直相切处放置竖直向上的弹簧枪，弹簧枪可发射速度不同的质量的小钢珠．假设某次发射的小钢珠沿轨道内壁恰好能从M上端水平飞出，落至距M下方平面时，又恰好能无碰撞地沿圆弧切线从A点切入一光滑竖直圆弧轨道，并沿轨道下滑．A、B为圆弧轨道两端点，其连线水平，圆弧半径，小钢珠运动过程中阻力不计，g取l0m/s²，sin53°=0.8，cos53°=0.6．求：

(1)发射小钢珠前，弹簧枪弹簧的弹性势能；

(2)从M上端飞出到A点的过程中，小钢珠运动的水平距离s，

(3)AB圆弧对应的圆心角；(结果可用角度表示，也可用正切值表示)

(4)小钢珠运动到AB圆弧轨道最低点时对轨道的压力大小．

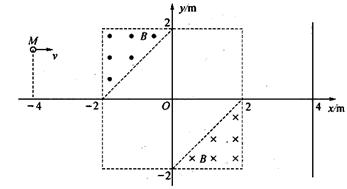

13．(14分)如图所示，在直角坐标系的第II象限和第Ⅳ象限中的直角三角形区域内，分布着磁感应强度均为B=5.0×10^-3T的匀强磁场，方向分别垂直纸面向外和向里。质量为m=6.4×10^-27kg、电荷量为q=+3.2×10^-19C的α粒子(不计α粒子重力)，由静止开始经加速电压为U=1250V的电场(图中未画出)加速后，从坐标点M(-4，)处平行于x轴向右运动，并先后通过两个匀强磁场区域。

(1)请你求出α粒子在磁场中的运动半径；

(2)你在图中画出α粒子从直线x=-4到直线x=4之间的运动轨迹，并在图中标明轨迹与直线x=4交点的坐标；

(3)求出α粒子在两个磁场区域偏转所用的总时间。

12、B、(选修模块3－4)(12分)

(1)下列说法中正确的有　　　　　　 ．

A．2008年5月12日14时28分，四川汶川县发生8.0级强烈地震，造成重大人员财产损失，地震波是机械波，地震波中既有横波也有纵波

B．太阳能真空玻璃管采用镀膜技术增加透射光，这是利用了光的衍射原理

C．相对论认为：真空中的光速在不同惯性参照系中是不相同的

D．医院里用于检测的“彩超”的原理是：向病人体内发射超声波，经血液反射后被接收，测出反射波的频率变化，就可知血液的流速．这一技术应用了多普勒效应

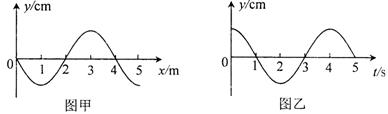

(2) 一列简谐横波沿x轴传播，图甲是t = 3s时的波形图，图乙是波上x＝2m处质点的振动图线．则该横波的速度为　　 m/s，传播方向为　　　　 ．

　(3)如图所示是一种折射率n=1.5的棱镜用于某种光学仪器中。现有一束光线沿MN的方向射到棱镜的AB界面上，入射角的大小。求光在棱镜中传播的速率及此束光线射出棱镜后的方向(不考虑返回到AB面上的光线)。

C、(选修模块3-5)(12分)

(1)下列说法中正确的有__________。

A．黑体辐射时电磁波的强度按波长的分布只与黑体的温度有关

B．普朗克为了解释光电效应的规律，提出了光子说

C．天然放射现象的发现揭示原子核有复杂的结构

D．卢瑟福首先发现了质子和中子

(2)如图所示是使用光电管的原理图。当频率为v的可见光照射到阴极K上时，电流表中有电流通过．

　 ①当变阻器的滑动端P向　　　　　 滑动时(填“左”或“右”)，通过电流表的电流将会减小。

　 ②当电流表电流刚减小到零时，电压表的读数为U，则光电子的最大初动能为　　　　　　　 　(已知电子电荷量为e)．

　 ③如果不改变入射光的频率，而增加入射光的强度，则光电子的最大初动能将__________ (填“增加”、“减小”或“不变”)．

(3)有两个质量为m的均处于基态的氢原子A、B，A静止，B以速度v₀与之发生碰撞．己知碰撞前后二者的速度均在一条直线上，碰撞过程中减少的动能被某一氢原子吸收，从而该原子由基态跃迁到激发态，然后，此原子向低能级态跃迁，并发出光子．若氢原子碰撞后只发出一个光子，则①氢原子吸收能量后由基态跃迁到n为多少的激发态？②碰撞过程中氢原子吸收的能量是多少？③速度v₀至少需要多大?已知氢原子的基态能量为E₁(E₁<0)．En= E₁/n²

11．(8分)影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反，随温度的升高而减小．某课题研究组需要研究某种导电材料的导电规律，他们用该种导电材料制作成电阻较小的线状元件Z做实验，测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律．

(1)他们应选用下图所示的哪个电路进行实验？答：(　　 )

(2)实验测得元件Z的电压与电流的关系如下表所示．根据表中数据，判断元件Z是金属材料还是半导体材料？答：　　　　　　　　　 ．

(3)把元件Z接入如图所示的电路中，当电阻R的阻值为R₁＝2Ω时，电流表的读数为1.25A；当电阻R的阻值为R₂＝3.6Ω时，电流表的读数为0.80A ．结合上表数据，求出电池的电动势为　 ▲　 V，内阻为　 ▲　 Ω．(不计电流表的内阻，结果保留两位有效数字)

10．(10分)(1)常用螺旋测微器的精度是0.01 mm．右图中的螺旋测微器读数为5.620 mm，请在刻度线旁边的方框内标出相应的数值以符合给出的读数．若另制作一个螺旋测微器，要求其精确度提高到0.005 mm，而螺旋测微器的螺距仍保持0.5 mm不变，可以采用的方法是　　　　　 ．

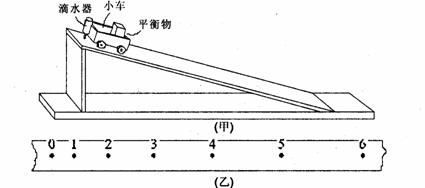

(2)张丹同学用如图(甲)所示的滴水法测量一小车在斜面上运动时的加速度．实验过程上如下：在斜面上铺上白纸，用图钉钉住．把滴水计时器固定在小车的末端，在小车上固定一平衡物．调节滴水计时器的滴水速度，使其每0.2s滴一滴(以滴水计时器内盛满水为准)．在斜面顶端放置一浅盘，把小车放在斜面顶端，把调好的滴水计时器盛满水，使水滴能滴人浅盘内．随即在撤去浅盘的同时放开小车，于是水滴在白纸上留下标志小车运动规律的点迹．小车到达斜面底端时立即将小车移开．图(乙)为实验得到的一条纸带，用刻度尺量出相邻点之间的距离是，，，，，．

　 　滴水计时器的原理与课本上介绍的　　　 原理类似．由纸带数据计算可得计数点4所代表时刻的即时速度　　m/s，小车的加速度　　 m/s²．(结果均保留3位有效数字)．

9．如图所示，平行板电容器的两极板A、B通过开关K与直流电源相连接。当K接通时，放入板间的带电液滴P刚好处于静止状态。现将K断开，保持A板不动，而将另一与大地相接的B板下移一小段距离，则(　 　　)

A．带电液滴会向下运动　　　 B．带电液滴会向上运动

C．带电液滴静止不动　　　　

D．A、B两板间的电压增大，带电液滴的电势能减小

8．环型对撞机是研究高能粒子的重要装置，带电粒子在电压为U的电场中加速后注入对撞机的高真空圆形状的空腔内，在匀强磁场中，做半径恒定的圆周运动，且局限在圆环空腔内运动，粒子碰撞时发生核反应，关于带电粒子的比荷，加速电压U和磁感应强度B以及粒子运动的周期T的关系，下列说法正确的是(　　 )

A．对于给定的加速电压，带电粒子的比荷越大，磁感应强度B越大

B．对于给定的加速电压，带电粒子的比荷越大，磁感应强度B越小

C．对于给定的带电粒子，加速电压U越大，粒子运动的周期T越小

D．对于给定的带电粒子，不管加速电压U多大，粒子运动的周期T都不变、
