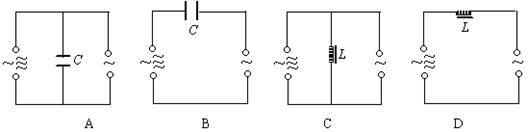

8．从某一装置输出的交流电常常既有高频成分，又有低频成分。如果只需要把低频成分输送到下一级装置，可采用的电路是

7．物体沿直线运动的υ-t关系如图所示，已知在第1s内合外力对物体做的功为W，则

A．从第1s末到第3s末合外力做功为4W

B．从第3s末到第5s末合外力做功为－2W

C．从第5s末到第7s末合外力做功为W

D．从第3s末到第4s末合外力做功为－0.75W

6．嫦娥一号在撞击月球之前，进行了多次变轨，先由200km圆轨道降到100km圆轨道，继而降到远月点100km、近月点15km的椭圆轨道。设卫星在200km圆轨道上运行的速度大小为υ₁，在100km圆轨道上运行的速度为大小υ₂，在椭圆轨道远月点处速度大小为υ₃，在椭圆轨道近月点处速度大小为υ₄，则各个速度大小的关系是

A.υ₁＞υ₂　　　　 B.υ₂＞υ₃　 　　C.υ₄＞υ₂　　 D.υ₃＜υ₄

5．如图所示，质量都为 m 的A、B两物体叠放在竖直弹簧上并保持静止， 用大小等于mg 的恒力F向上拉B，运动距离h 时B与A分离。则下列说法中正确的是

A．B和A刚分离时，弹簧为原长

B．B和A刚分离时，它们的加速度为g

C．弹簧的劲度系数等于mg/h

D．在B 与A 分离之前，它们作匀加速运动

4．一个质量为 m 的质点，在外力F 和重力的作用下，由静止开始斜向下作匀加速直线运动，加速度方向与竖直方向成θ角。为使质点机械能保持不变，F的大小必须等于

A．mg　　 　　　B．mgsinθ　　 　　C．mgtanθ　　 　　D．mgcosθ

3．如图所示，一架在500 m高空以200 m/s的速度水平匀速飞行的轰炸机，要用两枚炸弹分别炸山脚和山顶的目标A和B。已知山高 180 m，山脚与山顶的水平距离为600 m， 若不计空气阻力，g 取10 m/s²，则投弹的

　 时间间隔应为

A．6 S　

B．5 S　

C．3 S　

　　 D．2 S

2．交流电压表和电流表都有一定的量度范围，不能直接测量过高的电压和过大的电流，用变压器就可解决这个问题，这样的变压器叫电压互感器或电流互感器。下列关于电流互感器和电压互感器的说法中正确的是

A．电流互感器应串联在电路中使用，电压互感器应并联在待测电路上使用

B．电流互感器和电压互感器副线圈的电流都小于原线圈的电流

C．电流互感器和电压互感器副级线圈都是绝对不能短路的

D．电流互感器和电压互感器原线圈的匝数都大于副线圈的匝数

1．如图所示，有一带电的微粒，在电场力的作用下沿曲线从M点运动到N点，则微粒

A．带负电，电势能增加　

B．带负电，电势能减小　

C．带正电，电势能增加

D．带正电，电势能减小

12．12－2、⑴AD，⑵1、沿-X方向

⑶在BC处发生全反射,从AC垂直射出

12－3、⑴ AC

⑵① 右② eU③不变。

⑶① n=2② -3E/4③速度至少为

13(1)粒子在电场中被加速，由动能定理得

　　　　　　　 qU=

粒子在磁场中偏转，则牛顿第二定律得

　　　　　 　　　qvB=m

联立解得

　　　 r=

　　　 =

　　　 =

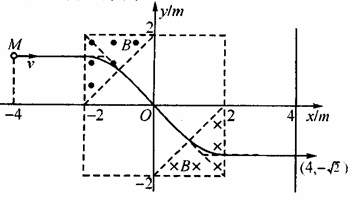

(2)由几何关系可得，粒子恰好垂直穿过分界线，故正确图象为

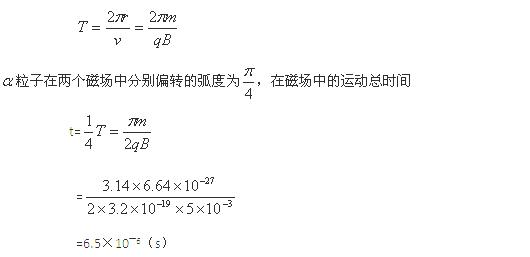

(3)带电粒子在磁场中的运动周期

14①2.7J②1.2m③106④8.6N

15(1)　　　　 I=

因为金属棒始终静止，在t时刻磁场的磁感应强度为B_t=B₀+kt，所以

F_外=F_A=BIl=(B₀+kt)=

方向向右

(2)根据感应电流产生的条件，为使回路中不产生感应电流，回路中磁通量的变化应为零，因为磁感强度是逐渐增大的，所以金属棒应向左运动(使面积减小)

即：=0，即=B_tS_t-B₀S₀，

也就是B_tl(l-)=B₀l²

得B_t=

(3)如果金属棒向右匀速运动，因为这时磁感应强度是逐渐减小的，同理可推得，

所以磁感应强度随时间变化的图像如图(t₁时刻B_t不为零)

本资料由《七彩教育网》 提供！

10．⑴将可动刻度100等份 　⑵① 打点计时器，② 0.202③0.188。　　

11

⑴ A⑵半导体

⑶4.0、0.40。
