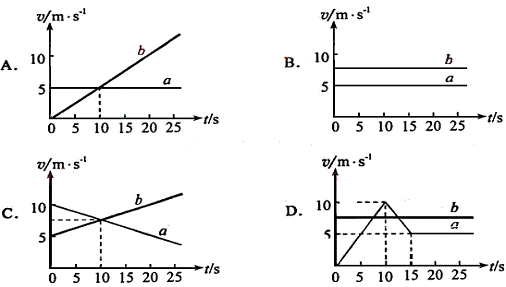

6、两辆游戏赛车、在两条平行的直车道上行驶。时两车都在同一计时线处，此时比赛开始。它们在四次比赛中的图如图所示。哪些图对应的比赛中，有一辆赛车追上了另一辆(AC　 )

5、AB和CD为圆上两条相互垂直的直径，圆心为O。将电量分别为+q和-q的两点电荷放在圆周上，其位置关于AB对称且距离等于圆的半径，如图所示。要使圆心处的电场强度为零，可在圆周上再放一个适当的点电荷Q，则该点电荷Q (　　　 ) C

A．应放在A点，Q=2q　　　　 B．应放在B点，Q=-2q

C．应放在C点，Q=-q　　　　 D．应放在0点，Q=-q

4、A、B两物体叠放在一起，放在光滑的水平面上，从静止开始受到一变力的作用，该力与时间的关系如图所示，A、B始终相对静止，则下列说法不正确的是：(　　　 )A

A．t₀时刻，A、B间静摩擦力最大

B．t₀时刻，B速度最大

C．2t₀时刻，A、B间静摩擦力最大

D．2t₀时刻，A、B位移最大

3、如图所示，一个带负电的滑环套在水平且足够长的粗糙的绝缘杆上，整个装置处于方向如图所示的匀强磁场B中．现给滑环施以一个水平向右的瞬时速度，使其由静止开始运动，则滑环在杆上的运动情况不可能的是(　　　 )　 D

A．始终作匀速运动　　　　　

B．开始作减速运动，最后静止于杆上

C．先作减速运动，最后作匀速运动

D．先作加速运动，最后作匀速运动

2、在“探究弹性势能的表达式”的活动中，为计算弹簧弹力所做功，把拉伸弹簧的过程分为很多小段，拉力在每小段可以认为是恒力，用各小段做功的代数和代表弹力在整个过程所做的功，物理学中把这种研究方法叫做“微元法”。下面几个实例中应用到这一思想方法的是(　　　 )　 C

A．由加速度的定义，当非常小，就可以表示物体在t时刻的瞬时加速度

B．在探究加速度、力和质量三者之间关系时，先保持质量不变研究加速度与力的关系，再保持力不变研究加速度与质量的关系

C．在推导匀变速直线运动位移公式时，把整个运动过程划分成很多小段，每一小段近似看作匀速直线运动，然后把各小段的位移相加

D．在不需要考虑物体本身的大小和形状时，用有质量的点来代替物体，即质点

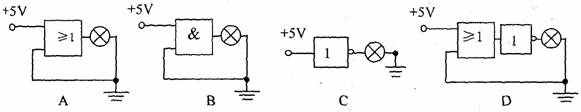

1、下列是由基本门电路组成的逻辑电路，其中能使小灯泡发光的是(　　　 ) A

24．(20分)如图，足够长的U形导体框架的宽度L=0.50m，电阻忽略不计，其所在平面与水平面成α=37°，磁感应强度B=0.80T的匀强磁场，方向垂直导体框平面向上。一根质量为m=0.20kg、有效电阻R=2.0Ω的导体棒MN垂直跨放在U形框架上。该导体棒与框架间的动摩擦因数μ=0.50，导体棒由静止开始沿架框下滑，到刚开始匀速运动时，通过导体棒截面的电量共为q=2.0C。求：⑴导体棒做匀速运动时的速度；⑵导体棒的加速度为1.0m/s²时，导体棒与导轨之间滑动摩擦力的瞬时发热功率是多大？⑶导体棒从开始下滑到刚开始匀速运动这一过程中，导体棒释放的焦耳热。(g＝10m/s²)

23．(18分)如图是建筑工地上常用的一种“深穴打夯机”示意图，电动机带动两个滚轮匀速转动将夯杆从深坑提上来，当夯杆底端刚到达坑口时，两个滚轮彼此分开，夯杆将在自身重力作用下，落回深坑，夯实坑底。然后两个滚轮再次压紧，夯杆被提上来，如此周而复始。已知两个滚轮边缘的线速度恒为v=4.0m/s，滚轮对夯杆的正压力F_N=2.0×10⁴N，滚轮与夯杆间的动摩擦因数为0.30，夯杆质量m=1.0×10³kg，坑深h=6.4m，假定在打夯的过程中坑的深度变化不大，取g=10m/s²。求：⑴在每个打夯周期中，电动机对夯杆所做的功；⑵每个打夯周期中滚轮与夯杆间因摩擦产生的热量；⑶打夯周期。

22．(16分)如图在P点有一电子发射源，静止的电子经一电压加速后，垂直击中屏幕上的M点，若在PM之间有一半径为R的圆形区域，该区域内存在着磁感强度为B的匀强磁场，且圆心O在PM的连线上，电子将击中屏幕的N点，已知电子电量为e，质量为m，O点与M点的距离为L，N点与M点的距离为，求⑴轨迹圆心到O点的距离；⑵加速电压U为多大？

21．(18分)⑴写出如图所示的游标卡尺和螺旋测微器的读数：

①游标卡尺的读数　　　 　mm；②螺旋测微器的读数　　　 　mm。

⑵在共点力合成的实验中，根据实验数据画出力的图示，如上右图。图上标出了F₁、F₂、F、F´四个力，其中______(填上述字母)不是由弹簧秤直接测得的；若F与F´的______基本相等，______基本相同，就认为共点力合成的平行四边行定则得到了验证。

⑶甲在测定一节干电池(电动势约为1.5V，内阻约为2Ω)的电动势和内阻的实验中，滑动变阻器和电压表各有两个供选：A电压表量程为15V，B电压表量程为3V，C变阻器为(20Ω，3A)，D变阻器为(500Ω，0.2A)。电压表应该选__　 _(填A或B)，变阻器应该选_　 _(填C或D)。

乙同学利用图(a)所示电路对另外一个电源进行测量时，电路中R₁的阻值为20W，滑动变阻器R₂上标有“50W，2A”字样。闭合电键S，将滑片P从最左端向右移动到某位置时，电压表、电流表的示数分别为2V和0.2A。

当不断向右移动滑片P，使得电压表与电流表指针偏离零刻度线的角度恰好均为指针满偏角度的1/4时(两表满偏角度相同)，如图(b)、(c)所示。则此过程中，两表指针偏转的方向相______(填“同”、“反”)；该电源的电动势为______V，内阻为_____W。

　　　　 引起该实验系统误差的主要原因是　　　　　　　　　　　　　　 。
