题目列表(包括答案和解析)
4.两圆环A、B置于同一水平面上,其中A为均匀带电绝缘环,B为导体环.当A以如图所示的方向绕中心转动的角速度发生变化时,B中产生如图所示方向的感应电流,则 ( )
(A)A可能带正电且转速减小 (B)A可能带正电且转速增大
(C)A可能带负电且转速减小 (D)A可能带负电且转速增大
3.如图所示,在x≤0的区域内存在匀强磁场,磁场的方向垂直于xy平面(纸面)向里。具有一定电阻的矩形线框abcd位于xy平面内,线框的ab边与y轴重合。令线框从t=0的时刻起由静止开始沿x轴正方向做匀加速运动,则线框中的感应电流I(取逆时针方向的电流为正)随时间t的变化图线I-t图可能是下图中的哪一个?( )
2.如图4所示,两根相距为l的平行直导轨ab、cd、b、d间连有一固定电阻R,导轨电阻可忽略不计。MN为放在ab和cd上的一导体杆,与ab垂直,其电阻也为R。整个装置处于匀强磁场中,磁感应强度的大小为B,磁场方向垂直于导轨所在平面(指向图中纸面内)。现对MN施力使它沿导轨方向以速度v(如图)做匀速运动。令U表示MN两端电压的大小,
A.流过固定电阻R的感应电流由b到d
B.流过固定电阻R的感应电流由d到b
C.流过固定电阻R的感应电流由b到d
D.流过固定电阻R的感应电流由d到b

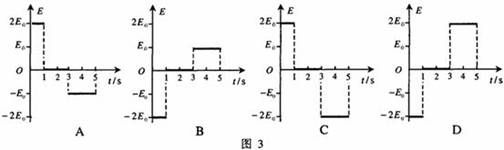

1.在竖直向上的匀强磁场中,水平放置一个不变形的单匝金属圆线圈,规定线圈中感应电流的正方向如图1所示,当磁场的磁感应强度B随时间t如图2变化时,图3中正确表示线圈中感应电动势E变化的是
28、水平放置的金属框架abcd,宽度为0.5m,匀强磁场与框架平面成30°角,如图所示,磁感应强度为0.5T,框架电阻不计,金属杆MN置于框架上可以无摩擦地滑动,MN的质量0.05kg,电阻0.2Ω,试求当MN的水平速度为多大时,它对框架的压力恰为零,此时水平拉力应为多大?
1. 如果线框下边通过磁场所经历的时间为△t=0.15s,求磁场区域的高度h2.
27、如图所示,矩形线框的质量m=0.016kg,长=0.5m,宽d=0.1m,电阻R=0.1Ω.从离磁场区域高h1=5m处自由下落,刚入匀强磁场时由于磁场力作用,线框正好作匀速运动.求:
(1)磁场的磁感应强度;
26、固定在匀强磁场中的正方形导线框abcd,各边长l,其中ab是一段电阻为R的均匀电阻丝,其余三边均为电阻可忽略的铜线.磁场的磁感应强度为B,方向垂直纸面向里,现有一与ab段所用材料、粗细、长度都相同的电阻丝RQ架在导线框上,如图所示,以恒定速度υ从ad滑向bc,当PQ滑过l的距离时,通时aP段电阻丝的电流是多大?方向如何?
25、如图所示,竖直平行导轨间距l=20cm,导轨顶端接有一电键K。导体棒ab与导轨接触良好且无摩擦,ab的电阻R=0.4Ω,质量m=10g,导轨的电阻不计,整个装置处在与轨道平面垂直的匀强磁场中,磁感强度B=1T。当ab棒由静止释放0.8 s后,突然接通电键,不计空气阻力,设导轨足够长。求ab棒的最大速度和最终速度的大小。(g取10m/s2)
24、如图所示, 线圈电感系数L=2.4H, 电源电动势ε=10V. 在调节滑动变阻器R的瞬时, 由于电流变化, 在线圈上产生的自感电动势为3V,其极性为下正上负(). 求:
(1) 此时电流变化率多大? 变阻器滑动头向哪个方向滑动?
(2) 若S断开瞬间, 电流在0.1s内由5A减小到零, 在开关S两端的电压多大? 哪端电势高?
