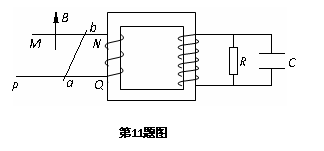

11、如图所示，MN和PQ为两根足够长的水平光滑金属导轨，导轨电阻不计，变压器为理想变压器，现在水平导轨部分加一竖直向上的匀强磁场，金属棒ab与导轨电接触良好，则以下说法正确的是　　　　 (　 　)CD

A．若ab棒匀速运动，则I_R≠0，I_C≠0

B．若ab棒匀速运动，则I_R≠0，I_C＝0

C．若ab棒在某一中心位置两侧做简谐运动，则I_R≠0，I_C≠0

D．若ab棒做匀加速运动，I_R≠0，I_C＝0

10、两金属棒和三根电阻丝如图连接,虚线框内存在均匀变化的匀强磁场，三根电阻丝的电阻大小之比R1:R2:R3=1：2：3，金属棒电阻不计。当S1、S2闭合，S3 断开时，闭合的回路中感应电流为I，当S2、S3闭合，S1 断开时，闭合的回路中感应电流为5I，当S1、S3闭合，S2 断开时，闭合的回路中感应电流是[　 ]D

A．0　　　　 B．3I　　　　 C．6I　　　　 D．7I

9、如图所示的电路中，电源电动势为E，内阻r不能忽略．R₁和R₂是两个定值电阻，L是一个自感系数较大的线圈．开关S原来是断开的．从开关S闭合到电路中电流达到稳定的时间内，通过R₁的电流I₁和通过R₂的电流I₂的变化情况是AC

A．I₁开始较大而后逐渐变小

B．I₁开始很小而后逐渐变大

C．I₂开始很小而后逐渐变大

D．I₂开始较大而后逐渐变小

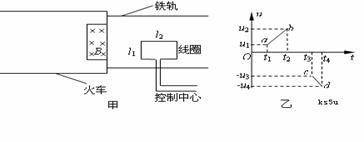

8、2006年7月1日，世界上海拔最高、线路最长的青藏铁路全线通车，青藏铁路安装的一种电磁装置可以向控制中心传输信号，以确定火车的位置和运动状态，其原理是将能产生匀强磁场的磁铁安装在火车首节车厢下面，如图甲所示(俯视图)，当它经过安放在两铁轨间的线圈时，线圈便产生一个电信号传输给控制中心．线圈边长分别为l₁和l₂，匝数为n，线圈和传输线的电阻忽略不计．若火车通过线圈时，控制中心接收到线圈两端的电压信号u与时间t的关系如图乙所示(ab、cd均为直线)，t₁、t₂、t₃、t₄是运动过程的四个时刻，则火车(　　　 )　 ACD

A．在t₁~t₂时间内做匀加速直线运动

B．在t₃~t₄时间内做匀减速直线运动

C．在t₁~t₂时间内加速度大小为

D．在t₃~ t₄时间内平均速度的大小为

6、在磁感应强度为B的匀强磁场中,有一与磁场方向垂直长度为L金属杆aO,已知ab=bc=cO=L/3,a、c与磁场中以O为圆心的同心圆(都为部分圆弧)金属轨道始终接触良好.一电容为C的电容器接在轨道上,如图所示,当金属杆在与磁场垂直的平面内以O为轴,以角速度ω顺时针匀速转动时:(　　 )AC

A.U_ac=2U_b0　

B.U_ac=2U_ab　　

C.电容器带电量Q

D.若在eO间连接一个电压表,则电压表示数为零

5、如图所示，一个金属薄圆盘水平放置在竖直向上的匀强磁场中，下列做法中能使圆盘中产生感应电流的是(　　　 )BD

A．圆盘绕过圆心的竖直轴匀速转动

B．圆盘以某一水平直径为轴匀速转动

C．圆盘在磁场中向右匀速平移

D．匀强磁场均匀增加

4、如图所示，金属棒ab置于水平放置的光滑框架cdef上，棒与框架接触良好，匀强磁场垂直于ab棒斜向下．从某时刻开始磁感应强度均匀减小，同时施加一个水平外力F使金属棒ab保持静止，则F　　C

A．　 方向向右，且为恒力

B．方向向右，且为变力

C．方向向左，且为变力

D．方向向左，且为恒力

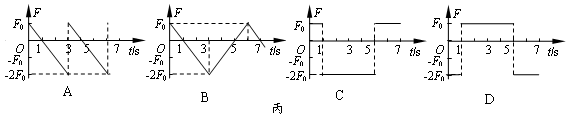

3、如图甲所示，正三角形导线框abc放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示，t=0时刻，磁感应强度的方向垂直纸面向里．图丙中能表示线框的ab边受到的磁场力F随时间t的变化关系的是(力的方向规定以向左为正方向) (　　　 ) A

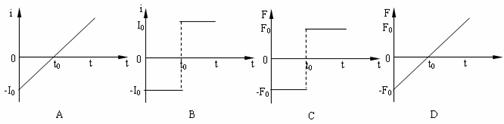

2、如图甲所示，光滑导轨水平放置在与水平方向夹角斜向下的匀强磁场中，匀强磁场的磁感应强度B随时间的变化规律如图乙所示(规定斜向下为正方向)，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力作用下始终处于静止状态。规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0-t时间内，能正确反映流过导体棒ab的电流i和导体棒ab所受水平外力F随时间t变化的图象是(　　 　　)D

1、(电阻、电容与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，极朝下，如图所示。现使磁铁自由下落，在极接近线圈上端的过程中，流过的电流方向和电容器极板的带电情况是(　　　 )D

、从到，上极板带正电；

、从到，下极板带正电；

、从到，上极板带正电；

、从到，下极板带正电；
