20．在足够大的匀强磁场中，静止的钠的同位素发生衰变，沿与磁场垂直的方向释放出一个粒子后，变为一个新核，新核与放出粒子在磁场中运动的径迹均为圆，如图所示．以下说法正确的是(　　 )

A．新核为　　　

B．发生的是衰变

C．轨迹2是新核的径迹

D．新核沿顺时针方向旋转

19．如图所示的图象能正确反映下面哪两个量的变化规律(　　 )

A．初速度不为零的匀变速直线运动的速度与时间，

y表示速度，x表示时间

B．路端电压与外电阻，y表示路端电压，x表示外

电阻

C．用单摆测定重力加速度的实验中，周期的二次

方T ²与摆长L，y表示T ²，x表示L

D．研究弹簧的弹力与弹簧的长度关系的实验中，y表示弹簧的长度，x表示弹力的大小

18．如图所示的直线是真空中某电场的一条电场线，A、B是这条直线上的两点，一质量为m、带电荷量为q的粒子仅在电场力作用下以速度v_A经过A点向B点运动，经过一段时间后，粒子以速度v_B经过B点，且v_B与v_A方向相反，不计粒子重力，下面说法正确的是(　　 )

A．可以确定A、B两点场强的大小关系

B．可以确定A、B两点电势的大小关系

C．可以确定A、B两点速度的大小关系

D．可以确定A、B两点粒子电势能的大小关系

17．如图所示，沿x轴正方向传播的一列简谐横波在某时刻的波形图为一正弦曲线，其波速为200m/s，下列说法中正确的是(　　 )

A．图示时刻质点b的加速度正在减小

B．从图示时刻开始，质点b比质点a先通过平衡位置

C．若此波遇到另一列波并发生稳定干涉现象，则另一列波的频率为50Hz

D．若该波传播中遇到宽约4m的障碍物，能发生明显的衍射现象

16．如图所示为X射线管的结构示意图，E为灯丝电源。在K、A两极间加上几万伏的直流高压，使阴极发出的电子被加速后打到阳极，产生包括X射线在内的各种能量的光子，其中光子能量的最大值等于电子的动能，已知阳极与阴极之间的电势差为U、普朗克常数h，电子电量e和光速c。以下说法正确的是　　　 (　　 )

A．高压电源正极应接在P点，X射线从K极发出

B．高压电源正极应接在Q点，X射线从A极发出

C．X射线的最大频率为，最短波长为

D．X射线的最小频率为，最长波长为

15.下列关于力的说法中，正确的是(　 )

A.做匀速率曲线运动的物体，受到的作用力的合力一定为零

B.在粗糙平面上滑动的物体一定受到滑动摩擦力

C.力是物体之间的相互作用，因此相互作用的物体之间，弹力或摩擦力总是成对出现的

D.不同性质的共点力可以合成为一个力，一个力也可以分解成几个不同性质的力

14. 一辆汽车做直线运动，t₂s末静止，其v-t图如图。图中α<β，若汽车牵引力做功为W，平均功率为P，汽车加速过程和减速过程中克服摩擦力作功分别为W₁和W₂、平均功率分别为P₁、P₂，则　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　　 )

(A)W= W₁+ W₂。

(B)W₁> W₂。

(C)P= P₁。

(D)P₁= P₂。　

13. 如图给出的是物体的运动图线，纵坐标v表示速度，横坐标t表示时间，其中哪一个在现实生活中是不可能存在的？　　　　　　　　　　　　　　　　　　　　 (　　　 )

12. 目前，在居室装修中经常用到花岗岩、大理石等装饰材料，这些岩石都不同程度地含有放射性元素，下列有关放射性知识的说法中正确的是　　　　　　　　　 (　　　 )

(A) 衰变成要经过6次β衰变和8次α衰变。

(B) 氡的半衰期为3.8天，若有4个氡原子核，经过7.6天后就一定只剩下1个氡原子核。

(C) 放射性元素发生β衰变时所释放的电子是原子核内的中子转化为质子时产生的。

(D) β射线与γ射线一样是电磁波，但穿透本领远比γ射线弱。

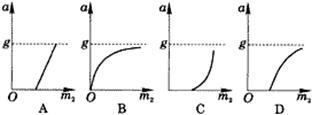

11．如图所示，一轻绳通过一光滑定滑轮，两端各系一质量分别为m₁和m₂的物体，m₁放在地面上，当m₂的质量发生变化时，m₁的加速度a的大小与m₂的关系大体如图中的(　　　 )
