14.如图所示，AB两端接直流稳压电源，U_AB＝100V，R₀＝40W，滑动变阻器总电阻R＝20W，当滑动片处于变阻器中点时，C、D两端电压U_CD为　　　　　 V，通过电阻R₀的电流为　　　　　 A。

答案　 80V　 2A

13.电动势为E=12 V的电源与电压表和电流表串联成闭合回路。如果将一电阻与电压表并联，则电压表的读数减小为原来的，电流表的读数增大为原来的3倍。求电压表原来的读数。

答案　U=9V　

12.图11-25电路由8个不同的电阻组成，已知R₁＝12Ω，其余电阻阻值未知，测得A、B间的总电阻为4Ω.今将R₁换成6Ω的电阻，则A、B间的总电阻为____Ω.(提示：用等效替代法) 　　　　

答案： 3

11. 在如图所示的电路中，电源的电动势=3.0 V，内阻r=1.0；电阻R₁=10，R₂=10，R₃=30，R₄=35；电容器的电容　C=100 F，电容器原来不带电，求接通电键K后流过R₄的总电量.

答案 　Q＝2.0×10^{－4 C}

10.如图所示，R为电阻箱，V为理想电压表。当电阻箱读数为R₁=2Ω时，电压表读数为U₁=4V；当电阻箱读数为R₂=5Ω时，电压表读数为U₂=5V。求：

(1)电源的电动势E和内阻r.

(2)当电阻箱R读数为多少时，电源的输出功率最大？最大值P_m为多少？

答案 ：(1)E=6 V　　 r=1 Ω

(2)1 Ω　　 P_m=9 W

9.将满偏电流I_g=300μA、内阻未知的电流表G改装成电压表并进行核对。

(1)利用如图所示的电路测量电流表G的内阻(图中电源的电动势E=4V)：先闭合S₁，调节R，使电流表指针偏转到满刻度；再闭合S₂，保持R不变，调节R′，使电流表指针偏转到满刻度的，读出此时R′的阻值为200Ω，则电流表内阻的测量值R_g=　　 Ω。

(2)将该表改装成量程为3V的电压表，需　　 (填“串联”或“并联”)阻值为R₀=　 　　Ω的电阻。

答案 (1)100　 (2)串联，9900

8.汽车电动机启动时车灯会瞬时变暗，如图15图，在打开车灯的情况下，电动机未启动时电流表读数为10 A,电动机启动时电流表读数为58 A,若电源电动势为12.5 V，内阻为0.05 Ω,电流表内阻不计，则因电动机启动，车灯的电功率降低了

A.35.8 W　 　B.43.2 W　 　C.48.2 W　　　 D.76.8 W

7.某实验小组用三只相同的小灯泡，联成如图所示的电路，研究串并联电路特点。实验中观察到的现象是(　)

A.K_­2断开，K_­1与a连接，三只灯泡都熄灭

B. K₂断开，K_­1与b连接，三只灯泡亮度相同

C. K₂闭合，K_­1与a连接，三只灯泡都发光，L₁、L₂亮度相同

D. K₂闭合，K_­1与b连接，三只灯泡都发光，L₃亮度小于L₂的亮度

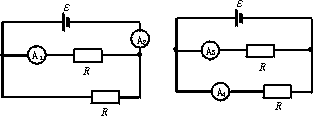

6.如图11-24所示的两种电路中，电源相同，各电阻器阻值相等，各电流表的内阻相等且不可忽略不计.电流表A₁、A₂、A₃和A₄读出的电流值分别为I₁、I₂、I₃和I₄.下列关系中正确的是

(A) I₁＝I₃　　 　

(B) I₁＜I₄　　

(C) I₂＝2I₁ 　　　　　

(D) I₂＜I₃+I₄

5.如图11-7所示的电路中，电源E的电动势为3.2 V，电阻R的阻值为30Ω，小灯泡L的额定电压为3.0V，额定功率为4.5 W，当开关S接位置1时，电压表的读数为3V，那么当开关S接到位置2时，小灯泡L的发光情况是

(A)很暗，甚至不亮　　　　 (B)正常发光

(C)比正常发光略亮　　　　 (D)有可能被烧坏
