4.在“验证力的平行四边形定则”实验中，需要将橡皮条的一端固定在水平木板上，先用一个弹簧秤拉橡皮条的另一端到某-点并记下该点的位置；再将橡皮条的另一端系两根细绳，细绳的另一端都有绳套，用两个弹簧秤分别勾住绳套，并互成角度地拉橡皮条。

(1)某同学认为在此过程中必须注意以下几项：

A．两根细绳必须等长

B．橡皮条应与两绳夹角的平分线在同一直线上

C．在使用弹簧秤时要注意使弹簧秤与木板平面平行

D．在用两个弹簧秤同时拉细绳时要注意使两个弹簧秤的读数相等

E．在用两个弹簧秤同时拉细绳时必须将橡皮条的另一端拉到用一个弹簧秤拉时记下的位置　　

其中正确的是　　　　　　 。(填入相应的字母)

(2)某同学在坐标纸上画出了如图所示的两个已知力F₁和F₂，图中小正方形的边长表示2N ，两力的合力用F 表示，F ₁、F ₂与F 的夹角分别为θ₁和θ₂，关于F ₁、F ₂与F、θ₁和θ₂关系正确的有：__________

A . F₁=4 N　 B . F = 12 N　　 C．θ₁=45°　 D．θ₁＜θ₂

3．在“探究加速度与物体质量、物体受力的关系”实验中，某小组设计呢如图所示的实验装置。图中上下两层水平轨道表面光滑，两小车前端系上细线，细线跨过定滑轮并挂上砝码盘，两小车尾部细线连到控制装置上，实验时通过控制装置使小车同时开始运动，然后同时停止。

(1)在安装实验装置时，应调整滑轮的高度，使_________________________________；在实验时，为减小系统误差，应使砝码盘和砝码的总质量___________小车的质量(选填“远大于”、“远小于”、“等于”)。

(2)本实验通过比较两小车的位移来比较小车加速度的大小，能这样比较，是因为

___________________________________________________________________________________　　　　　　　　　　　　　　　　　　　　　　　　　　　　 __。

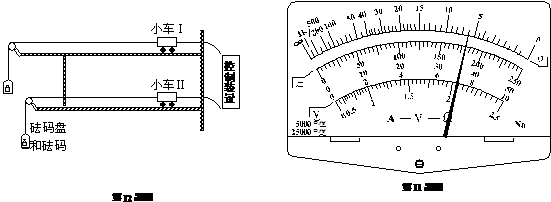

2．如图为一正在测量中的多用电表表盘：

(1)若用×1kΩ挡测量电阻，则读数为___________Ω；

(2)若用直流50mA挡测量电流，则读数为_________mA；

(3)若用直流250V挡测量电压，则读数为________V。

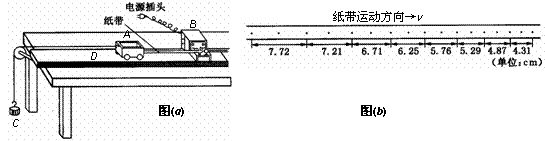

1．如图所示是某同学设计的“探究加速度a与物体所受合力F及质量m间关系”的实验．图(a)为实验装置简图，A为小车，B为打点计时器，C为装有砂的砂桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力F等于砂和砂桶总重力，小车运动加速度a可由纸带求得．

次　 数	1	2	3	4	5	6	7	8
小车加速度a/m·s－2	1.90	1.72	1.49	1.25	1.00	0.75	0.50	0.30
小车质量m/kg	0.25	0.29	0.33	0.40	0.50	0.71	1.00	1.67
	4.00	3.50	3.00	2.5	2.00	1.40	1.00	0.60

(1)图(b)为某次实验得到的纸带(交流电的频率为50Hz)，由图中数据求出小车加速度值为　　　　　 m/s²；

(2)保持砂和砂桶质量不变，改变小车质量m，分别得到小车加速度a与质量m及对应的数据如表中所示，根据表中数据，为直观反映F不变时a与m的关系，请在坐标纸中选择恰当物理量建立坐标系并作出图线；

从图线中得到F不变时小车加速度a与质量m间定量关系是　　　 ；

(3)保持小车质量不变，改变砂和砂桶质量，该同学根据实验数据作出了加速度a与合力

图线如图(d)，该图线不通过原点，明显超出偶然误差范围，其主

要原因是　　　　　　　　　　　　　　　 ；

(4)若实验中将小车换成滑块，将木板水平放置可测出滑块与木板间的动摩擦因数μ.要测出动摩擦因数μ，需要测量的物理量有　　　　　　　　　　　　　　 　　　　　　　；实验测得的动摩擦因数μ比真实值　　　　　 (填“偏大”或“偏小”).

0.(Ⅱ) (1)25　 (2)小车滑行时所受摩擦阻力较大　 (3)使导轨倾斜一定的角度以平衡摩擦力

10．

(Ⅰ) (1)甲　　 (2)BC　　 (3)2.0　 1.50　　 1.0

9.

8．

本题考查《探究弹簧弹力与弹簧伸长量之间关系》的实验的迁移能力、游标卡尺的读数原理和从图表归纳所需信息。考查逻辑推理能力、运用数学知识解决物理问题能力和实验探究能力。

(1)将悬索样品水平放置在光滑水平面上，用滑轮将竖直向下的重力变为水平的拉力。(2分)

(2)0.830cm；　　　　　　　　　 (3分)

(3)①F＝2×10⁶X(N)　　　　 (3分)

②平方的倒数(2分)、的大小(2分)

7、

本题考查测电池的电动势和内阻实验、闭合电路欧姆定律等知识，考查逻辑推理能力、分析综合能力和实验探究能力。

(1)水果电池的内阻太大。(2分)

(2)(6分)晓宇的方法不正确(1分)，因水果电池本身有电动势(1分)，当用欧姆表直接接“土豆电池”的两极时，欧姆表内部的电源与水果电池的电动势正向或反向串联，影响测量的结果，故测不准(1分)。

小丽同学测量的误差也很大(1分)。理想状态下用电流表测得的是短路电流，伏特表测得的应当是电源电动势，但由于水果电池的内阻很大，伏特表的内阻不是远大于水果电池的内阻(1分)，故其测得的电动势误差大，算得的内阻亦不准确(1分)。

(3)①B(1分)、G(1分)

　　　　 ②(2分)

6．

　 T=1.6s
