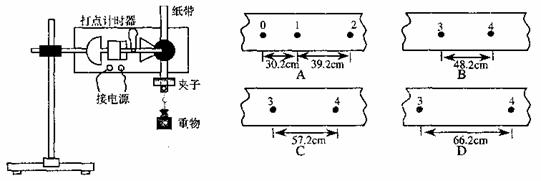

7．(1)利用图中所示的装置，在做“测量重力加速度”的实验中，得到了几条较为理想的纸带。已知每条纸带上每5个点取一个计数点，即两计数点之间的时间间隔为0.1s，依打点先后编为0，1，2，3，4，……。由于不小心，纸带都被撕断了，如图所示，根据给出的A、B、C、D四段纸带回答：

　　　　 ①在B、C、D三段纸带中选出从纸带A上撕下的那段应该是　　　 　(填字母)

　　　　 ②纸带A上，打点1时重物的速度是　　　　 　m/s(结果保留三位有效数字)。

③当地的重力加速度大小是　　　　 　m/s²(结果保留三位有效数字)。该地区的

地形可能为　　　　　　　 　(填“高山”或“盆地”)。

　 (2)(14分)现仅有以下器材：

　　　　 电流表A₁：量程0.2A　　　　　　　 电流表A₂：量程0.02A

　　　　 电压表V₁：量程3.0V　　　　　　　 电压表V₂：量程100.0V

　　　　 滑动变阻器R：0~10Ω　　　　　　 电阻箱R₀：0~9999.9Ω，0.1A

　　　　 蓄电池组E：电动势E=6V，内阻r约0.1Ω　 电键S及导线若干

.

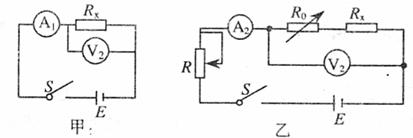

　　　　 为较准确测定一电阻值R_x约1.2Ω的电阻丝的阻值，已有甲、乙两位同学分别设计了甲、乙两个电路图来测量R_x。但甲、乙两电路设计均有不合理之处，请指出存在的两处问题。

①．甲图不合理之处：　　　　 　，　　　　 　。

②．乙图不合理之处：　　　　 　，　　　　 　。

③．请设计一个实验用的较合理的电路图，画在规定方框内，

④写出R_x的计算公式。(说明公式中各物理的意义)

R_x=　　　 　；各量的意义是：　　　　　　　　　　　　　　　　　　　　　 。

6．“验证机械能守恒定律”的实验采用重物自由下落的方法。

(1)用公式时，对

纸带上起点的要求是　　　　 ，

为此目的，所选择的纸带第一、

二两点间距应接近　 　　　。

(2)若实验中所用重锤质量m=1kg，打点纸带，如图所示，打点时间间隔为0.02s，则记录B点时，重锤的速度v_B=　　　　 ，重锤动能E_KB=　　　 。从开始下落起至B点，

重锤的重力势能减少量是　　　　 ，因此可得出的结论是　　　　 。

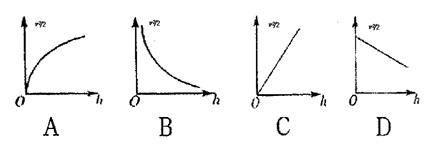

(3)根据纸带算出相管各点的速度v，量出下落距离h，则以为纵轴，以h为横轴画出

　　 的图线是图中的　　　　　 。

5．利用如图所示的方法测定细线的抗拉强度，在长为

L的细线下端挂已知质量不计的小盒，小盒的左侧

开一孔，一个金属小球从斜轨道上释放后，水平进

入小盒内，与小盒一起向右摆动，现逐渐提高金属

小球在轨道上释放的高度，直至摆动时细线恰好被

拉断，，并测得此时金属小球平抛运动的竖直位移h

和水平位移s，若小球质量为m，该细线的抗拉张力

为　　 。

4．某电阻额定电压为3V(阻值大约为10Ω)。为测量其阻值，实验室提供了下列可选用的器材

A：电流表A₁(量程300mA，内阻约1Ω)

B：电流表A₂(量程0.6A，内阻约0.3Ω)

C：电压表V₁(量程3.0V，内阻约3kΩ)

D：电压表V₂(量程5.0V，内阻约5kΩ)

E：滑动变阻器R₁(最大阻值为50Ω)

F：滑动变阻器R₂(最大阻值为500Ω)

G：电源E(电动势4V，内阻可忽略)

H：电键、导线若干。

①为了尽可能提高测量准确度，应选择的器材为(只需添器材前面的字母即可)

电流表_________．电压表___________．滑动变阻器_____________．

②下列给出的测量电路中，最合适的电路是­­­­___。

　　　　 A　　　　　　　 B　　　　　　　　 C　　　　　　　　 D

3.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。这种游标卡尺测量长度可以精确到　　　 　　mm，现用它测量一工件的长度，如图所示，图示的读数是　 　　　　mm；

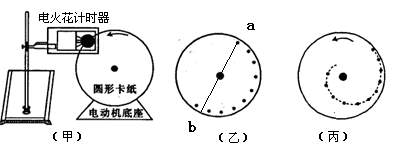

2．如图甲所示为测量电动机转动角速度的实验装置，半径不大的圆形卡纸固定在电动机转轴上，在电动机的带动下匀速转动．在圆形卡纸的旁边安装一个改装了的电火花计时器．下面是该实验的实验步骤：　　　　　　　　　　　　

Ⅰ．使电火花计时器与圆形卡纸保持良好接触；　　　　

Ⅱ．启动电动机，使圆形卡纸转动起来；

Ⅲ．接通电火花计时器的电源，使它工作起来；

Ⅳ．关闭电动机，拆除电火花计时器；

①要得到角速度ω的测量值，研究卡纸上留下的一段痕迹(如图乙所示)，过a点做直径交卡纸另一边于b点,知正弦交流电的频率为f,则角速度ω的表达式为　　　　　　　

②为了避免在卡纸连续转动的过程中出现打点重叠，在电火花计时器与盘面保持良好接触的同时，可以缓慢地将电火花计时器沿圆形卡纸半径方向向卡纸中心移动。则卡纸上打下的点的分布曲线不是一个圆，而是类似一种螺旋线，如图丙所示。这对测量结果有影响吗？　　　_____。(选填“有影响”或“没有影响”)理由是：_______________________________________

1．用如右图所示的装置进行以下实验：

A．先测出滑块A、B的质量M、m及滑块与桌面间的动摩擦因数μ，查出当地的重力加速度g

B．用细线将滑块A、B连接，使A、B间的弹簧压缩，滑块B紧靠在桌边

C．剪断细线，测出滑块B做平抛运动落地时到重锤线的水平位移S₁和滑块A沿桌面滑行距离S₂

(1)为验证动量守恒，写出还须测量的物理量及表示它的字母：　　　　　 .

(2)用题中和上述(1)中物理量的字母表示验证动量守恒的表达式　　　　 .

10.

(1)远离下接线端　 (2) 3.00(+-0.05)　 0.50(+-0.05)　 (3) <　 <

(4)2.8　 0.8

9.Ⅰ桌面离地面高度h (2分)(4分)

Ⅱ．(1)图乙 (2分)　 D、E (2分) 大于(2分)

(2)6分

8．

　(1)1.5； (每空2分，共4分)

(2)

①ABCEGHI(2分。说明：有选错的不给分)

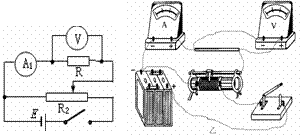

②电路及实际测量电路如图所示(3+3分。画成限流连接、其它无错的各扣1分)

③用螺旋测微器测横截面边长(1分)，用毫米刻度尺金属管线长度(1分)，电压表示数(1分)，电流表示数(1分)

④(2分)
