题目列表(包括答案和解析)
6.
(1)初速度为零 2mm
(2)0.59m/s 0.174J 0.178J 在误差允
许范围内,重锤动能的增加量等于重锤重力势能的减少量
(3)C
5.
4.
①A、C、E ②B
0.05 104.05
3.
2.
①
②.没有影响 ,电火花计时器向卡纸中心移动时不影响角度的测量
1、
(1)桌面离地面高度h (2)
10.在如图所示的电路中,A、B、C为三节干电池,实验中理想电压表和理想电流表的读数如下表所示.
电键位置 |
电压 U(V) |
电流 I(A) |
灯泡电阻 R(Ω) |
灯泡功率 P(W) |
K→1 |
1.40 |
0.20 |
7.00 |
0.28 |
K→2 |
2.70 |
0.30 |
▲ |
0.81 |
K→3 |
2.55 |
0.29 |
8.79 |
▲ |
(1)根据表中实验数据,计算出表中空格处小灯泡的电阻和功率.
(2)如果干电池A和B具有相同的电动势和内阻,根据表中实验数据,可计算出干电池A的电动势为
▲ V,内阻为 ▲ Ω.
(3)当电键K与“接线柱3”连接,串联电池组的总电动势增加,但电流表的示数反而减小,究其原因可能是 ▲ .
2009年高考三轮冲刺物理题型专练系列
实验题部分(三)答案
实验题

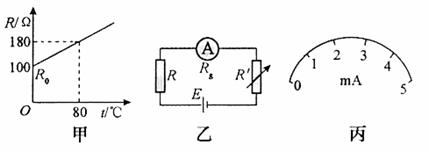

9.(1)如图甲所示是某金属材料制成的电阻R随温度t变化的图象,若把该电阻与电池(电动势E=1.5V,内阻不计)、电流表(量程为5mA、内阻Rg=100Ω)、电阻箱R′串联起来,连接成如图乙所示的电路,用该电阻作测温探头,把电流表的电流刻度改为相应的温度刻度,就得到了一个简单的“金属电阻温度计”。
①电流刻度较小处对应的温度刻度 ;(填“较大”或“较小”)
②若电阻箱阻值R′=70Ω,图丙中5mA刻度处对应的温度数值为 ℃。
(2)有一根细而均匀的导电材料,截面为同心圆环如图所示,已知这种材料的电阻率为ρ,欲测量该样品的内径,但内径太小,无法直接测量。现提供以下实验器材:
A.螺旋测微器
B.电流表A1(量程50mA,内阻r1=100Ω)
C.电流表A2(量程100mA,内阻r2约为40Ω)
D.滑动变阻器R1(0-10Ω,额定电流2A)
E.直流电源E(12V,内阻很小)
F.上述导电材料R2(长L约为5cm,电阻约为100Ω)
G.开关一只,导线若干
请用上述器材设计一个尽可能精确地测量该样品内径
d的实验方案,
①用螺旋测微器测得该样品的外径如右图所示,其示数
D= mm。
②在所给的方框中画出设计的实验电路图,并标明所
选器材。
③用已知的物理量和所测得的物理量的符号表示样品的
内径d= .
