6．

(1)　②　③　④斜面倾角(或填h的数值)

(2)①没有平衡摩擦力或摩擦力平衡不够；②未满足拉车的砝码质量m远小于小车的质量M；

5．

　 (1)4Hh　 (2)(见右图)

　 (3)小于(4)摩擦，转动 (回答任一即可)

4、

(1)①④

(2)斜槽末端水平；否；大于

(3)m₁L₀= m₁L₁+ m₂L₂

(4)两小球发生的是“弹性正碰”

3、

(1)　 0.05mm 　104.05mm　 29　 15　

(2)、三角板和弹簧秤　 C

2、

(1)　 BC　

(2)　 AB

1、

①匀加速直线(2分)　

②小于；

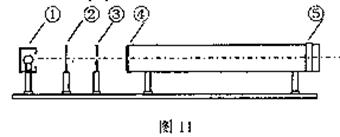

10.如图11是用双缝干涉测光的波长的实验设备示图，图中①②③④⑤依次是光源、滤光片、单缝、双缝、光那，调整实验装置使得像屏上可以见到清晰的干涉条纹，关于干涉条纹的情况，下列叙述哪些是正确的　　　　 。

A．若将光屏向左平移一小段距离，屏上的干涉条纹将变得不清晰

B．若将光屏向右平移一小段距离，屏上仍有清晰的干涉条纹

C．若将双缝间的距离d减小，光屏上的两个相邻明条纹间的距离变小

D．若将滤光片由绿色换成红色，光屏上的两个相邻暗条纹间的距离增大

2009年高考三轮冲刺物理题型专练系列

实验题部分(二)答案

实验题

9．按图9所示的电路测量两节干电池串联组成电池组的电动势E和内阻r，其中R为电阻箱，R₀为定值电阻，干电池的工作电流不宜超过0.5A。实验室提供的器材如下：

电流表(量程0-0.6-3.0A)，电阻箱(阻值范围0-999.9Ω)，　 定值电阻若干，电键、导线若干。

①在下面提供的四个电阻中，保护电阻R₀应选用_______

(填写阻值相应的字母)。

A．5Ω　　　 　　　 B．20Ω　　　

C．100Ω　 　　　　 D．1kΩ

②根据电路图，请在图11中画出连线，将器材连接成实验电路。

③实验时，改变电阻箱R的值，记录下电流表A的示数I，得到若干组R、I的数据。根据实验数据绘出如图12所示的R-图线，由此得出电池组的电动势E=___________V，内电阻r=___________Ω。按照此实验方法，电动势的测量值与真实值相比________，内电阻的测量值与真实值相比_________。(填“偏大”“偏小”或“相等”)

8．(1)下图中游标卡尺的读数为 　　　　mm。

(2)有一内阻未知(约25kΩ ~ 35kΩ)、量程未知(约25V ~ 35V)，共有30个均匀小格的直流电压表 V。

　 ①某同学在研究性学习过程中想通过上述电压表测量一个多用表中欧姆档的内部电源的电动势，他们从多用表刻度盘上读出电阻刻度中间值为30。

　 A．请你将他们的实验电路连接起来，他们在实验过程中，欧姆档的选择开关拨至倍率“×_______” 。

　 B．在实验中，同学读出电压表的读数为U，欧姆表指针所指的刻度为n，并且在实验过程中，一切操作都是正确的，请你导出欧姆表电池的电动势表达式。

②若在实验过程中测得该电压表内阻为30kΩ，为了测出电压表的量程，现有下列器材可供选用，要求测量多组数据，并有尽可能高的精确度．

标准电压表　　 ：量程3V，内阻3kΩ

电流表A：量程0~3A，内阻未知

滑动变阻器：总阻值1kΩ

稳压电源E：30V，内阻不能忽略

电键、导线若干

A．在右边方框中画出实验电路图

B．选用记录数据中任一组，写出计算量程的表达式U_g =　 ______________。

式中各字母的意义是：___________________________________________。

7．假设我们已经进入了航天时代，一个由三个高中学生组成的航天兴趣小组正乘外星科学考察飞船前往X星球，准备用携带的下列器材测量X星球表面的重力加速度g，这些器材是：

　　 A．钩码一盒，质量未知且各钩码质量不等　　

B．重锤一个(带夹子)，质量未知

　　 C．带孔金属小球一个，直径已知为d

　　 D．电源(带有开关)，可输出频率为f的交流电压，可满足实验要求

　　 E．无弹性的丝线若干根

　　 F．导线，开关若干

　　 G．刻度尺1把

　　 H．测力计1个

　　 I．天平1台(含砝码1盒)

　　 J．电磁打点计时器1台(含复写纸片、纸带)

　　 K．电子秒表1个

　　 L．带有光控计时器的实验平板一块．在平板两端各有一个光控门，同时还配有其专用的直流电源、导线、开关、重锤线、滑块，该器材可用来测量物体从-个光控门运动到另-个光控门的时间

　　 M．支架：能满足实验所需的固定作用

到达X星球后，三个学生从以上器材中选择各自所需的器材(同一器材可以重复选用)，用不同的方法各自独立地测出了重力加速度g的值．

现请你完成他们所做的实验：

　　 实验一：(已经完成)

　 (1)器材有：A、H、I

　 (2)主要的实验步骤是：

　　 ①选取一个合适的钩码，用天平测出质量m

　　 ②用测力计测出该钩码的重力F

　　 ③计算重力加速度的表达式为

　　 实验二：

　　 (1)选用的器材有_________________

　　 (2)写出主要的实验步骤(简明扼要)．

　 ______________________________________________________________

　　 实验三：

　　 (1)选用的器材有_________________

　　 (2)写出主要的实验步骤(简明扼要)．

　 ______________________________________________________________
