题目列表(包括答案和解析)
9.a.某同学在”研究匀速直线运动”的实验中,将小车沿倾斜的长木板无初速下滑,直接
用位移传感器采集到实验数据后得到如图所示的s-t 图象,从图象表明小车的运动是否属于匀速直线运动钥________,其理由是:______________________________________;
为了达到实验目的,应采取的措施是_______________________ __。
b.某同学按如图所示电路进行实验,实验时该同学将变阻器的触片P 移到不同位置时测得各电表的示数如下表所示。
序号 |
A1示数(A) |
A2示数(A) |
V1示数(A) |
V2示数(A) |
1 |
0.60 |
0.30 |
2.40 |
1.20 |
2 |
0.44 |
0.32 |
2.56 |
0.48 |
(1)电路中E、r 分别为电源的电动势和内阻,
R1、R2、R3为定值电阻,在这五个物理量
中,可根据表中的数据求得的物理量是
(不要求具体计算)_____________。
(2)滑动变阻器的触片P 移动时其阻值变化了__________。
(3)由于电路发生故障,发现两电流表示数
相同了(但不为零),若这种情况的发生是由用电器引起的,则可能的故障原因是___________________________________________________________。(写出所有可能的故障原因)
8.从下表中选出适当的实验器材,设计一电路来测量“金属丝的电阻率”。要求方法简捷,有尽可能高的测量精度,并能得到多组数据。
金属丝(L) 长度为L0 直径为D
电流表(A1) 量程10mA 内阻r1 = 40Ω
电流表(A2) 量程500A 内阻r2 = 750Ω
电压表(V) 量程10V 内阻10kΩ
电阻(R1) 阻值为100Ω 起保护作用
滑动变阻器(R2) 总阻值约20Ω
电池(E) 电动势1.5V 内阻很小
开关(S)
导线若干
(1)在下列方框中画出电路图,并标明所用器材的代号。
(2)若选测量数据中的一组数据计算电阻率,则所用的表达式= ,式中各符号的意义是 。
7.一个同学要研究轻质弹簧的弹性势能与弹簧长度改变量的关系,进行了如下实验:在离地面高度为h的光滑水平桌面上,沿着与桌子边缘垂直的方向放置一轻质弹簧,其左端固定,右端与质量为m的一个小钢球接触.当弹簧处于自然长度时,小钢球恰好在桌子边缘,如图所示.让钢球向左压缩弹簧一段距离后由静止释放,使钢球沿水平方向射出桌面,小钢球在空中飞行后落在水平地面上,水平距离为s.
(1)请你推导出弹簧的弹性势能Ep与小钢球质量m、桌面离地面高度h、小钢球飞行的水平距离s等物理量之间的关系式: .
(2)弹簧的压缩量x与对应的钢球在空中飞行的水平距离s的实验数据如下表所示:
弹簧的压缩量x (cm) |
1.00 |
1.50 |
2.00 |
2.50 |
3.00 |
3.50 |
小钢球飞行的水平距离s (cm) |
1.01 |
1.50 |
2.01 |
2.49 |
3.01 |
3.50 |
根据上面的实验数据,请你猜测弹簧的弹性势能Ep与弹簧的压缩量x之间的关系为 ,并说明理由: .
6.某同学利用图(a)所示的电路研究灯泡L1(6V,1.5W)、L2(6V,10W)的发光情况(假设灯泡电阻恒定),图(b)为实物图。
⑴他分别将L1、L2接入图(a)中的虚线框位置,移动滑动变阻器的滑片P,当电压表示数为6V时,发现灯泡均能正常发光。在图(b)中用笔线代替导线将电路连线补充完整。
⑵接着他将L1和L2串联后接入图(a)中的虚线框位置,移动滑动变阻器的滑片P,当电压表示数为6V时,发现其中一个灯泡亮而另一个灯泡不亮,出现这种现象的原因是__________________________。
⑶现有如下器材:电源E(6V,内阻不计),灯泡L1(6V,1.5W)、L2(6V,10W),L3(6V,10W),单刀双掷开关S。在图(c)中设计一个机动车转向灯的控制电路:当单刀双掷开关S与1相接时,信号灯L1亮,右转向灯L2亮而左转向灯L3不亮;当单刀双掷开关S与2相接时,信号灯L1亮,左转向灯L3亮而右转向灯L2不亮。
5.⑴用螺旋测微器测量金属导线的直径,其示数如图所示,该金属导线的直径为______mm。
⑵用下列器材组装成描绘电阻R0伏安特性曲线的电路,请将实物图连接成为实验电路。
微安表μA(量程200μA,内阻约200Ω);
电压表V(量程3V,内阻约10kΩ);
电阻R0;
滑动变阻器R(最大阻值50Ω,额定电流1A);
电池组E(电动势3V,内阻不计);
开关S及导线若干。
⑶某同学利用单摆测定当地重力加速度,发现单摆静止时摆球重心在球心的正下方,他仍将从悬点到球心的距离当作摆长L,通过改变摆线的长度,测得6组L和对应的周期T,画出L-T2图线,然后在图线上选取A、B两个点,坐标如图所示。他采用恰当的数据处理方法,则计算重力加速度的表达式应为g=___________。请你判断该同学得到的实验结果与摆球重心就在球心处的情况相比,将_________。(填“偏大”、“偏小”或“相同”)
4.(1)用《验证机械能守恒定律》的实验器材可以测定自由落体运动的加速度。有下列器材可供选择:铁架台、打点计时器以及复写纸、纸带、重锤、天平、秒表、导线、开关.其中不必要的器材是 ,缺少的器材是 。实验中得到如图所示的一条纸带。已知打点计时器打点的时间间隔为0.02s,纸带上的各个点均为计数点(相邻两个计数点之间还有四个点图中未画出)。用厘米刻度尺测量从某点A量起,得到 AB、BC、CD、DE间的距离依次是(单位为cm):11.2、20.8、30.2、39.1。则实验中重锤的加速度大小是 m/s2。打点计时器打下B点时重锤的速度大小为 m/s。
(2)某同学准备测定一只电阻的阻值,采用的方法是:
(一)用多用电表进行粗测:多用电表电阻档有3种倍率,分别是×100Ω、×10Ω、×1Ω。该同学选择×10Ω倍率,用正确的操作方法测量时,发现指针转过角度太小(指针停在100到200刻度线之间的某个位置)。为了准确地进行测量,请你依次写出接着应该进行的主要操作步骤:
①____________________, ②___________________,③__________________,

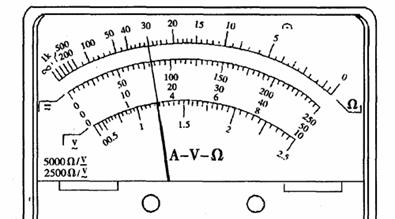

若这时刻度盘上的指针位置如图所示,那么测量结果为______________Ω。
3.(1)如图7所示,半圆形玻璃砖按图中实线位置放置,直边与BD重合。一束激光沿着半圆形玻璃砖的半径从圆弧面垂直BD射到圆心O点上。使玻璃砖绕O点逆时针缓慢地转过角度θ(θ<90°),观察到折射光斑和反射光斑在弧形屏上移动。
①在玻璃砖转动过程中,以下说法正确的是 ;
A.折射光斑在弧形屏上沿C→F→B方向移动
B.折射光斑的亮度逐渐变暗
C.折射角一定小于反射角
D.反射光线转过的角度为θ
②当玻璃砖转至θ=45°时,恰好看不到折射光线。则此玻璃砖的折射率n= 。
(2)为了测量由两节干电池组成的电池组的电动势和内电阻,某同学设计了如图8甲所示的实验电路,其中R为电阻箱, R0=5Ω为保护电阻。
①按照图8甲所示的电路图,将图8乙所示的实物连接成实验电路。
②断开开关S,调整电阻箱的阻值,再闭合开关S,读取并记录电压表的示数及电阻箱接入电路中的阻值。多次重复上述操作,可得到多组电压值U及电阻值R,并以为纵坐标,以为横坐标,画出的关系图线(该图线为一直线),如图8丙所示。由图线可求得电池组的电动势E = V,内阻r= Ω。(保留两位有效数字)
2.(1)现有量程Ig=500mA,内阻约为100W的微安表G,将其改装成量程为10V的电压表。
①采用如图所示的电路测电流表G的内阻Rg,可选用的器材有:
A.电阻箱:最大阻值为999.9 Ω
B.电阻箱:最大阻值为99999.9 Ω
C.滑动变阻器:最大阻值为200Ω
D.滑动变阻器,最大阻值为2 kΩ
E.电源:电动势约为2 V,内阻很小
F.电源:电动势约为6 V,内阻很小
G.开关、导线若干
为提高测量精度,在上述可供选择的器材中,可变电阻R1应选择 ;可变电阻R2应选择 ;电源E应选择 。(填入选用器材的字母代号)
②若测得Rg=105.0 W,需 联一个 W的电阻将它改装成量程10V电压表。
(2)如图甲所示是一种测量电容的实验电路图,实验是通过对高阻值电阻放电的方法测出电容器充电至电压U时所带的电荷量Q,从而再求出待测电容器的电容C。
某同学在一次实验时的情况如下:
a.根据图甲所示的电路图接好实验电路;
b.闭合开关S,调节电阻箱R的阻值,使小量程电流表的指针偏转接近满刻度,记下此时电流表的示数I0=490μA,电压表的示数U0=8.0V(I0、U0分别是电容器放电时的初始电流和电压);
c.断开开关S,同时开始计时,每隔5s或10s测一次电流i值,将测得数据填入表格,并标示在坐标纸上(时间t为横坐标,电流i为纵坐标)如图乙中黑点所示。根据上述实验,回答下列问题:
①在图乙中画出i-t图线;
②在①中,描绘的图线与坐标轴所围成面积的物理意义是___________ _;
③该电容器的电容为__________F(结果保留两位有效数字)。

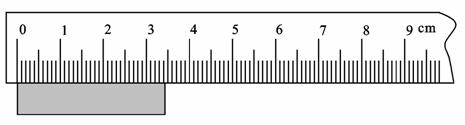

1.①如图所示,用刻度尺测得物体的长度为 cm。

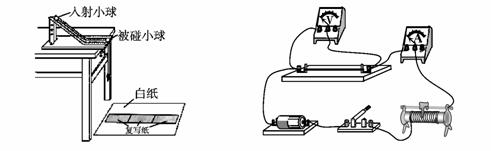

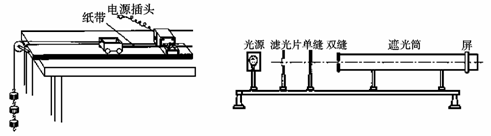

②下列实验中需要用刻度尺测量长度的实验是: 。(填入选择的字母代号)
A.验证动量守恒定律 B.测定金属的电阻率
C.研究匀变速直线运动 D.用双缝干涉测光的波长
7.
实验二:
(1)B、D、F、G、J、M (3分)
(2)①将实验装置按要求安装好
②接通电源,释放处于竖直状态的纸带。用刻度尺测量出纸带上相邻两点间的距离分别为d1、d2。
③计算重力加速度的表达式为 (3分)
实验三:
(1)G、L、M (3分)
(2)①将带光控计时器的平板用支架竖直架稳
②测量两个光控门之间的距离s
③把滑块从上面的一个光控门处自由释放,读出下落时间t
④计算重力加速度的表达式为 (3分)
评分说明:如有其他方法,只要实验原理正确,参照以上给分;实验步骤必须完整才给分。
