题目列表(包括答案和解析)
9.
(a)不是; s 与t 不呈线性关系; 减小长木板的倾角. (每空2 分)
(b)
(1)R3. R2. E. (4 分,少一个扣1 分)
(2)13.3Ω. (4 分)
(3)滑动变阻器断路; R2断路或R3短路. (4 分,少一种情况扣1 分)
8.
(1)因为电源电动势E = 1.5V,而电压表量程为10V,读数不明显,所以不选电压表。已知内阻的电流表可测电压,所以选用A1或A2测电压,R2的电阻约为20Ω,题中要求测多组数据,故采用分压接法,电路图如图所示。(4分)
(2)因为
所以,得,(4分)式中:I1为A1的读数,I2为A2的读数,r1为A1的内阻,r2为A2的内阻,L0为金属丝的长度,D为金属丝的直径。(2分)
7.
(1)小钢球飞出后做平抛运动,由得小钢球离开桌面时的速度为. (2分)
由机械能守恒定律可知,轻质弹簧的弹性势能等于小钢球离开桌面时的动能,即 (2分)
(2)Ep与弹簧的压缩量x之间的关系为:Ep与x2成正比(2分).理由:由表中数据可看出,在误差范围内,x正比于s,又,所以Ep正比于x2.(4分)
6.

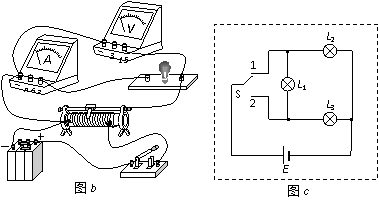

⑴如图b
⑵由于RL2比RL1小得多,灯泡L2分得的电压很小,虽然有电流渡过,但功率很小,不能发光。
⑶如图(c)
5.
⑴1.880
⑵如右图所示
⑶,相同
4.
(1)天平、秒表; 刻度尺、低压交流电源、夹子(未答不扣分); 9.6; 1.6
(2)(一)①换挡,由×10Ω倍率改为×100Ω倍率
②将两表笔短接,重新调零
③将待测电阻接在两表笔之间,待指针稳定后读数
测量结果为 3000Ω
3.
(1)①B (3分);
② (3分);
(2)①见答图1;(4分)
②2.9, 1.1(或1.2)(每空4分)
2.
(1)①B、A、F (每空1分共3分)
②串(1分);19895 (2分)
(2)①如图 (2分)
②电容器充电到电压为U0时所带的电荷量 (2分)
③1.0×10-3 (3分)
1.
①3.43 (+0.02) (2分)
②A B C (3分)
10.按图9所示的电路测量两节干电池串联组成电池组的电动势E和内阻r,其中R为电阻箱,R0为定值电阻,干电池的工作电流不宜超过0.5A。实验室提供的器材如下:
电流表(量程0-0.6-3.0A),电阻箱(阻值范围0-999.9Ω), 定值电阻若干,电键、导线若干。
①在下面提供的四个电阻中,保护电阻R0应选用_______
(填写阻值相应的字母)。
A.5Ω B.20Ω
C.100Ω D.1kΩ

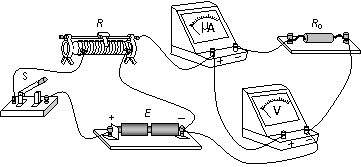

②根据电路图,请在图11中画出连线,将器材连接成实验电路。
③实验时,改变电阻箱R的值,记录下电流表A的示数I,得到若干组R、I的数据。根据实验数据绘出如图12所示的R-图线,由此得出电池组的电动势E=___________V,内电阻r=___________Ω。按照此实验方法,电动势的测量值与真实值相比________,内电阻的测量值与真实值相比_________。(填“偏大”“偏小”或“相等”)
2009年高考三轮冲刺物理题型专练系列
实验题部分(十)答案
实验题
