10、某校物理兴趣小组设计一个玻璃管测力计：横截面积S=1﹒00cm²的一端封闭、一端开口的玻璃管内，一个很薄的轻质活塞封闭了一定量的空气，活塞连结一个秤钩。将测力计开口向下竖直悬挂，下端秤钩挂上砝码，如图所示。现将不同质量的砝码m挂在秤钩上，稳定后用刻度尺测量出活塞与管顶之间的距离L，在实验过程中，气体的温度保持不变，四次实验部分数据记录在下面的表格上：

(1)　 通过计算，将数据填入表内两个空白处。实验时大气压强P₀=　　　　　　 帕。(用科学计数法表示，保留三位有效数字，即其系数计算到小数点后两位)

(2)　　　 在玻璃管测力计上L=4.00cm处应标上所测作用力大小F=　　　　　 N.空气柱长度L随加在秤钩上作用力F变化而　　　　 (填：均匀，不均匀)变化。

(3)　　　 通过实验，同学们发现用玻璃管测力计来测力，还存在一些不足之处，其中主要的不足之处①　　　　　　　　　　　　　　　　　　　　　 　　　　　　；

②　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

答案：⑴ m₄＝0.409kg　 L₃＝2.66cm　 P₀＝1.01×10⁵Pa

　　 ⑵ 　5.05牛；　 　不均匀 。

　　 ⑶ ①测量力的大小随环境温度的变化而变化；

　　　 ②测量力的大小随外界大气压强的变化而变化。

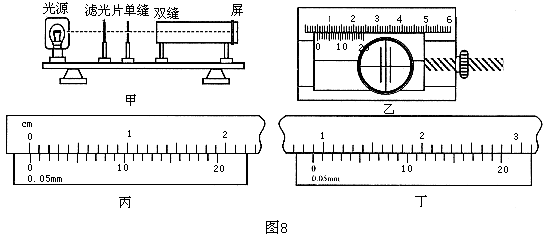

9、某同学用如图8甲所示的实验装置，做《用双缝干涉测光的波长》的实验，他用带有游标尺的测量头(如图8乙所示)测量相邻两条亮条纹间的距离△x.转动测量头的手轮，使分划板的中心刻线对齐某一条亮条纹(将这一条纹确定为第一亮条纹)的中心，此时游标尺上的示数情况如图8丙所示；转动测量头的手轮，使分划板的中心刻线对齐第6亮条纹的中心，此时游标尺上的示数情况如图8丁所示，则图8丙的示数x₁=______________mm；图8丁的示数x₂=__________mm.如果实验中所用的双缝间的距离d=0.20mm，双缝到屏的距离L=60cm，则计算波长的表达式λ=_______(用已知量和直接测量量的符号表示).根据以上数据，可得实验中测出的光的波长λ=_______m.

答案：　 0.15； 8.95；　　 ； ；

8、⑴已知电动玩具小车在水平面上运动过程所受阻力与速度成正比。接通电源后小车的电动机以额定功率运转。为测定该电动机的额定功率，首先用弹簧秤以2.0N的水平恒力，拉动小车沿水平面运动，小车尾部夹有纸带，运动过程中打点计时器打出的部分纸带如右上图所示；然后换掉纸带，接通小车的电动机，电动机以额定功率工作，让小车仍在该水平面上运动，打点计时器打出的部分纸带如右下图所示。(两图中每相邻两个计数点之间都还有打点计时器打下的4个点未画出，电源频率为50Hz。相邻计数点间的距离已标在图上，单位mm。)由以上两步操作可知：小车所受阻力大小与速度大小的比例系数为　 __ ；小车上电动机的额定功率为　　　 。

⑵如图2所示为一热敏电阻(阻值随温度的改变而变化)的I-U关系曲线。

①为了通过测量得到如图2所示的I-U关系的完整曲线，在图3甲、乙两个电路中，已知电源电动势均为9.0V，内阻不计，滑动变阻器的最大阻值均为100Ω。应选择的是_____图所示的电路。

②在图4所示的电路中，电源两端的电压U恒为9.0V，理想毫安表示数为70mA，定值电阻R₁=250Ω。根据图2所示热敏电阻的I-U曲线及相关知识，可得电阻R₂的阻值为_____Ω。(结果保留2位有效数字)

③若将该热敏电阻接在电动势6.0V，内电阻100Ω的电源两端，则通过热敏电阻的电流将是_______mA。　　

答案：．⑴5NŸs/m　 0.45W。⑵①甲 ②1.1×10²Ω③19mA

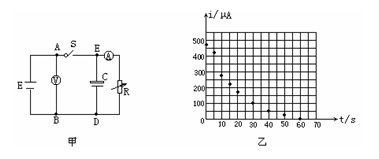

7、如图甲所示是一种测量电容器电容的实验电路图，实验是通过对高阻值电阻放电的方法，测出电容器充电至电压U时所带电荷量Q，从而再求出待测电容器的电容C。某同学在一次实验时的情况如下：

A．按如图甲所示的电路图接好电路；

B．接通开关S，调节电阻箱R的阻值，使电流表的指针偏转接近满刻度，记下此时电流表的示数是I₀ = 490μA，电压表的示数U₀= 8.0V。

C．断开开关S，同时开始计时，每隔5s测读一次电流i的值，将测得数据填入表格，并标示在图乙的坐标纸上(时间t为横坐标，电流i为纵坐标)，如图乙中小黑点所示。

(1) 在图乙中画出i- t图线；

(2) 图乙中图线与坐标轴所围成面积的物理意义是_______________；

(3) 该电容器电容为________F(结果保留两位有效数字)；

(4) 若某同学实验时把电压表接在E、D两端，则电容的测量值比它的真实值_____　 (填“大”、“小”或相等)。

答案：. 　(1) 如图所示　　 (2) 在开始时电容器所带的电量 　　　　　　 (3) 1.0×10^-3F　　　 (4) 小

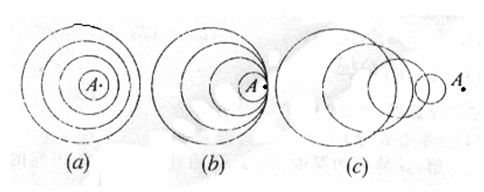

6、 下列三张图片分别反映了飞机以三种不同速度在空中(不考虑空气的流动)水平飞行时，产生声波的情况。图中一系列圆表示声波的传播情况，A点表示飞机的位置。请你利用给出的图，确定飞机飞行速度最大的是___ C ______(填a、b、c)，并用刻度尺等工具估测c图中飞机的速度为____v_c=­­­710-750m/s _____ m/s。已知声波在空气中的速度为340m/s。

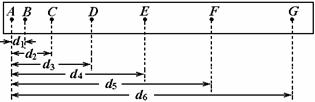

5、在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带如图所示，并在其上取了A、B、C、D、E、F、G等7个计数点，每相邻两个计数点间还有4个点，图中没有画出，打点计时器接周期为T=0.02s的交流电源．他经过测量并计算得到打点计时器在打B、C、D、E、F各点时物体的瞬时速度如下表： 　 (1)计算v_F的公式为v_F=＿＿＿＿； (2)根据(1)中得到的数据，以A点对应的时刻为t=0，

试在图中所给的坐标系中，作出v－t图象，并求物体的

加速度a=＿＿＿＿m/s²； (3)如果当时电网中交变电流的频率是f=51Hz，

而做实验的同学并不知道，那么加速度的测量值与

实际值相比＿＿＿＿(选填：偏大、偏小或不变)．

答案：(2)a=0.425±0.005m/s²图略(3)偏小

4、(8分)某同学在做“用双缝干涉测光的波长”实验时，第一次分划板中心刻度线对齐A条纹中心时，游标卡尺的示数如图(3)所示，第二次分划板中心刻度线对齐B条纹中心时，游标卡尺的示数如图(4)所示，已知双缝间距为0.5mm，从双缝到屏的距离为1m，则图(3)中游标卡尺的示数为　　　 mm．图(4)游标卡尺的示数为　　　 mm．实验时测量多条干涉条纹宽度的目的是　　　　　　　　 ，所测光波的波长为　　　　　　 m ．(保留两位有效数字)

答案：11.4　　 16.7　　 减小测量的绝对误差(或提高测量的精确度)

3、在液体中下落的物体最终会达到一个恒定的速度，称之为收尾速度。一个半径为r的球体在液体中下落的收尾速度为v = r²(ρ－ρ^/)，其中η、g、ρ、ρ^/分别为液体的粘滞系数(与液体种类相关的常数)、重力加速度(本题中为已知量)、球体的密度、液体的密度。某同学为了测定某已知密度的液体的粘滞系数，选定了下列器材：一只1000mL的量筒；一块秒表；一把刻度尺；直径不同的铝球若干个(最大直径约10.00mm)。

⑴请列出该同学漏选的器材：　　 　　　　　　　　　　　　　　　。

⑵实验时，该同学首先将直径约10.00mm的铝球重复从装满被测液体的量筒液面上自由落下测定它通过量筒刻线750mL到500mL和450mL到200mL的两段时间，列表如下：

由以上测量数据得到的结论是　　　　　　　　　　　　　　　　 　　　　　　　。

⑶若测出了不同半径的铝球的收尾速度，要求出液体的粘滞系数，对以上数据应如何处理？

答案：⑴螺旋测微器(或游标卡尺)

⑵在750mm刻度线以内，铝球做匀速运动。

⑶作出v-r²的图象，由图线的斜率求粘滞系数(或先由不同直径铝球对应的收尾速度用公式求出粘滞系数，再求平均值)。

2、学过单摆的周期公式以后，物理兴趣小组的同学们对钟摆产生了兴趣，老师建议他们先研究用厚度和质量分布均匀的方木块(如一把米尺)做成的摆(这种摆被称为复摆)，如图所示。让其在竖直平面内做小角度摆动，C点为重心，板长为L，周期用T表示。

甲同学猜想：复摆的周期应该与板的质量有关。

乙同学猜想：复摆的摆长应该是悬点到重心的距离L/2。

丙同学猜想：复摆的摆长应该大于L/2。理由是：若OC段看成细线，线栓在C处，C点以下部分的重心离O点的距离显然大于L/2。

为了研究以上猜想是否正确，同学们进行了下面的实验探索：

(1)把两个相同的木板完全重叠在一起，用透明胶(质量不计)粘好，测量其摆动周期，发现与单个木板摆动时的周期相同，重做多次仍有这样的特点。则证明了甲同学的猜想是_______错误______　　 的(选填“正确”或“错误”)。

(2)用T₀表示板长为L的复摆看成摆长为L/2单摆的周期计算值(T₀=2)，用T表示板长为L复摆的实际周期测量值。计算与测量的数据如下表：

由上表可知，复摆的等效摆长　　　　 大于　 L/2(选填“大于”、“小于”或“等于”)。

(3)为了进一步定量研究，同学们用描点作图法对数据进行处理，所选坐标如图。请在坐标纸上作出T-T₀图，并根据图象中反映出的规律求出=_________1.16_(结果保留三位有效数字，其中L_等是板长为L时的等效摆长T=2)。

1、如图是《练习使用示波器》实验的示意图，图中“X输入”、“Y输入”、“地”为信号输入接线柱。实验要求用示波器测右图b、c间的直流电压。把b接“地”接线柱，欲使P滑动时，亮斑在竖直方向移动，则c端应接　　 Y输入　 　　　接线柱。实验发现，当P滑到最左端时，亮斑恰好在荧光屏的中心；当P滑到最右端时，亮斑向下偏离中心3.0格。当P滑到某点时，亮斑向下偏离中心2.5格，则此时b、c间的电压为　　　 1.25 　V。(图中电源是电动势为1.5V，内阻不计的一节干电池)
