21．按照经典的电子理论，电子在金属中运动的情形是这样的：在外加电场的作用下，自由电子发生定向运动，便产生了电流。电子在运动的过程中要不断地与金属离子发生碰撞，将动能交给金属离子，而自己的动能降为零，然后在电场的作用下重新开始加速运动(可看作匀加速运动)，经加速运动一段距离后，再与金属离子发生碰撞。电子在两次碰撞之间走的平均距离叫自由程，用表示。电子运动的平均速度用表示，导体单位体积内自由电子的数量为n，电子的质量为，电子的电荷量为，电流的表达式I=nes。请证明金属导体的电阻率=。

20．压敏电阻的阻值随所受压力的增大而减小，右位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图6(a)所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。小车向右做直线运动过程中，电流表示数如图6(b)所示，下列判断正确的是(　　　 )

A．从t₁到t₂时间内，小车做匀速直线运动

B．从t₁到t₂时间内，小车做匀加速直线运动

C．从t₂到t₃时间内，小车做匀速直线运动

D．从t₂到t ₃时间内，小车做匀加速直线运动

19．如图22所示电路，电键K原来是闭合的，当R₁、R₂的滑片刚好处于各自的中点位置时，悬在空气平板电容器C两水平极板间的带电尘埃P恰好处于静止状态。要使尘埃P加速向上运动的方法是：(　　　 )

A、把R₁的滑片向上移动；

B、把R₂的滑片向上移动；

C、把R₂的滑片向下移动；

D、把电键K断开。

18．如图所示的电路中，电池的电动势为 E，内阻为 r，电路中的电阻 R1、R2 和 R3 的阻值都相同。在电键 S处于闭合状态下，若将电键 S1 由位置 1切换到位置 2，则(　 )

A．电压表的示数变大

B．电池内部消耗的功率变大

C．电阻 R2 两端的电压变大

D．电池的效率变大

17. 如右图所示，电灯A标有“10V，10W”，电灯B标有“8V，20W”，滑动变阻器

的总电阻为6Ω，当滑动触头由a端向b端滑动的过程中(不考电灯电阻的变化)(　　 )　 B

A.　 电流表示数一直减小，电压表示数一直增大

B.　 电流表示数一直增大，电压表示数一直减小

C.　 电流表示数先增大后减小，电压表示数先减小后增大；

D.　 电流表示数先减小后增大，电压表示数先增大后减小。

16．在如图所示的电路中，E为电源电动势，r为电源内阻，R₁和R₃均为定值电阻

R₂为滑动变阻器。当R₂的滑动触点在a端时合上开关S，此时三个电表A₁、A₂和V

的示数分别为I₁、I₂和U。现将R₂的滑动触点向b端移动，则三个电表示数的变化

情况是　　　　　　　　　 (　 　)

A．I₁增大，I₂不变，U增大

B．I₁减小，I₂增大，U减小

C．I₁增大，I₂减小，U增大

D．I₁减小，I₂不变，U减小

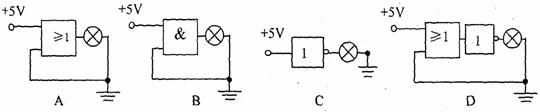

15.下列是由基本门电路组成的逻辑电路，其中能使小灯泡发光的是(　　 )

14．在如图所示的电路中，电源两端A、B间的电压恒定不变。开始时S断开，电容器上充有电荷。闭合S后，以下判断正确的是(　 　　)

A．C₁所带电量增大，C₂所带电量减小

B．C₁所带电量减小，C₂所带电量增大

C．C₁、C₂所带电量均减小

D．C₁、C₂所带电量均增大

13．如图电路中，L₁、L₂两盏灯完全相同。当滑动变阻器的滑动头向左移动时( 　　)

A．L₁变亮，L₂变亮　　　　 B．L₁变暗，L₂变亮

C．L₁变暗，L₂变暗　　　　 D．L₁变亮，L₂变暗

12．如图所示，将一根粗细均匀的电阻丝弯成一个闭合的圆环，接入电路中，电路与圆环的O点固定，P为与圆环良好接触的滑动头。闭合开关S，在滑动头P缓慢地由m点经n点移到q点的过程中，电容器C所带的电荷量将(　 )

A．由小变大　　　　　 B．由大变小

C．先变小后变大　　　 D．先变大后变小
