7.(2008天津理综18).带负电的粒子在某电场中仅受电场力作用，能分别完成以下两种运动：①在电场线上运动，②在等势面上做匀速圆周运动。该电场可能由(　 A　 )

A.一个带正电的点电荷形成

B.一个带负电的点电荷形成

C.两个分立的带等量负电的点电荷形成

D.一带负电的点电荷与带正电的无限大平板形成

6.(2008宁夏理综21).如图所示，C为中间插有电介质的电容器，a和b为其两极板；a板接地；P和Q为两竖直放置的平行金属板，在两板间用绝缘线悬挂一带电小球；P板与b板用导线相连，Q板接地。开始时悬线静止在竖直方向，在b板带电后，悬线偏转了角度α。在以下方法中，能使悬线的偏角α变大的是　　　　　　　 ( BC )

A.缩小a、b间的距离

B.加大a、b间的距离

C.取出a、b两极板间的电介质

D.换一块形状大小相同、介电常数更大的电介质

5.(2008全国Ⅱ理综19.)一平行板电容器的两个极板水平放置，两极板间有一带电量不变的小油滴，油滴在极板间运动时所受空气阻力的大小与其速率成正比。若两极板间电压为零，经一段时间后，油滴以速率v匀速下降；若两极板间的电压为U，经一段时间后，油滴以速率v匀速上升。若两极板间电压为-U,油滴做匀速运动时速度的大小、方向将是　　　　　　　　　　　　　　　　　　　　　　　　　　 (　 C　 )

A.2v、向下　　　　 B.2v、向上　　　　 C.3v、向下　　　　 D.3v、向上

4.(2008江苏物理6.)如图所示，实线为电场线，虚线为等势线，且AB=BC，电场中的A、B、C三点的场强分别为E_A、E_B、E_C，电势分别为、、，AB、BC间的电势差分别为U_AB、U_BC，则下列关系中正确的有　　　　　　　　　　　　 ( ABC )

A.＞＞　　　　 　　　 　B.E_C＞E_B＞E_A

C.U_AB＜U_BC 　　　　　　　D.U_AB =U_BC

3.(2008广东物理8).图中的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判定　　　　　　　　 ( AD )

A.M点的电势大于N点的电势

B. M点的电势小于N点的电势

C.粒子在M点受到的电场力大于在N点受到的电场力

D.粒子在M点受到的电场力小于在N点受到的电场力

2.(2008上海物理14).如图所示，在光滑绝缘水平面上，两个带等量正电的点电荷M、N，分别固定在A、B两点，O为AB连线的中点，CD为AB的垂直平分线. 在CO之间的F点由静止释放一个带负电的小球P(设不改变原来的电场分布)，在以后的一段时间内，P在CD连线上做往复运动.则　　　　　　　　　 (　BCD　)

A.小球P的带电量缓慢减小，则它往复运动过程中振幅不断减小

B.小球P的带电量缓慢减小，则它往复运动过程中每次经过O点时的速率不断减小

C.点电荷M、N的带电量同时等量地缓慢增大，则小球P往复运动过程中周期不断减小

D.点电荷M、N的带电量同时等量地缓慢增大，则小球P往复运动过程中振幅不断减小

1.(2008山东理科综合21).如图所示，在y轴上关于O点对称的A、B两点有等量同种点电荷+Q，在x轴上C点有点电荷-Q，且CO=OD，∠ADO=60⁰。下列判断正确的是　　　　　　　　　　　　　　　 ( BD )

A.O点电场强度为零

B.D点电场强度为零

C.若将点电荷+q从O移向C，电势能增大

D.若将点电荷-q从O移向C，电势能增大

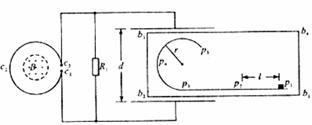

31.(09·四川·24) 如图所示，直线形挡板p₁p₂p₃与半径为r的圆弧形挡板p₃p₄p₅平滑连接并安装在水平台面b₁b₂b₃b₄上，挡板与台面均固定不动。线圈c₁c₂c₃的匝数为n,其端点c₁、c₃通过导线分别与电阻R₁和平行板电容器相连，电容器两极板间的距离为d,电阻R₁的阻值是线圈c₁c₂c₃阻值的2倍，其余电阻不计，线圈c₁c₂c₃内有一面积为S、方向垂直于线圈平面向上的匀强磁场，磁场的磁感应强度B随时间均匀增大。质量为m的小滑块带正电，电荷量始终保持为q,在水平台面上以初速度v₀从p₁位置出发，沿挡板运动并通过p₅位置。若电容器两板间的电场为匀强电场，p₁、p₂在电场外，间距为L,其间小滑块与台面的动摩擦因数为μ，其余部分的摩擦不计，重力加速度为g.求：

(1)小滑块通过p₂位置时的速度大小。

(2)电容器两极板间电场强度的取值范围。

(3)经过时间t,磁感应强度变化量的取值范围。

解析：(1)小滑块运动到位置p₂时速度为v₁，由动能定理有：

－umgL＝ ①

v₁＝ ②

(2)由题意可知，电场方向如图，若小滑块能通过位置p，则小滑块可沿挡板运动且通过位置p₅，设小滑块在位置p的速度为v，受到的挡板的弹力为N，匀强电场的电场强度为E，由动能定理有：

－umgL－2rEqs＝　　　　　　　　　　　　　　 ③

当滑块在位置p时，由牛顿第二定律有：N+Eq＝m ④

由题意有：N≥0 ⑤

由以上三式可得：E≤ ⑥

E的取值范围：0＜ E≤　　　　　　　　　　　　 ⑦

(3)设线圈产生的电动势为E₁，其电阻为R，平行板电容器两端的电压为U，t时间内磁感应强度的变化量为B，得：　　　　　　　　　　　　　　　　　 ⑧

U＝Ed

由法拉第电磁感应定律得E₁＝n　　　　　　⑨

由全电路的欧姆定律得E₁＝I(R+2R)　　　 　　　⑩

　　　　　　　　　　 U＝2RI

经过时间t，磁感应强度变化量的取值范围：0＜≤。

2008--2005年高考题

题组一

30.(09·江苏·14)1932年，劳伦斯和利文斯设计出了回旋加速器。回旋加速器的工作原理如图所示，置于高真空中的D形金属盒半径为R，两盒间的狭缝很小，带电粒子穿过的时间可以忽略不计。磁感应强度为B的匀强磁场与盒面垂直。A处粒子源产生的粒子，质量为m、电荷量为+q ，在加速器中被加速，加速电压为U。加速过程中不考虑相对论效应和重力作用。

(1)求粒子第2次和第1次经过两D形盒间狭缝后轨道半径之比；

(2)求粒子从静止开始加速到出口处所需的时间t；

(3)实际使用中，磁感应强度和加速电场频率都有最大值的限制。若某一加速器磁感应强度和加速电场频率的最大值分别为B_m、f_m，试讨论粒子能获得的最大动能E_㎞。

　解析：

(1)设粒子第1次经过狭缝后的半径为r₁,速度为v₁

qu=mv₁²

qv₁B=m

解得　

同理，粒子第2次经过狭缝后的半径　

则

(2)设粒子到出口处被加速了n圈

解得　

(3)加速电场的频率应等于粒子在磁场中做圆周运动的频率，即

当磁场感应强度为B_m时，加速电场的频率应为

粒子的动能

当≤时，粒子的最大动能由B_m决定

解得

当≥时，粒子的最大动能由f_m决定

解得

29.(09·浙江·23)如图所示，相距为d的平行金属板A、B竖直放置，在两板之间水平放置一绝缘平板。有一质量m、电荷量q(q>0)的小物块在与金属板A相距l处静止。若某一时刻在金属板A、B间加一电压，小物块与金属板只发生了一次碰撞，碰撞后电荷量变为q，并以与碰前大小相等的速度反方向弹回。已知小物块与绝缘平板间的动摩擦因素为μ，若不计小物块电荷量对电场的影响和碰撞时间。则

(1)小物块与金属板A碰撞前瞬间的速度大小是多少？

(2)小物块碰撞后经过多长时间停止运动？停在何位置？

答案：(1)(2)时间为，停在处或距离B板为

解析：本题考查电场中的动力学问题

(1)加电压后，B极板电势高于A板，小物块在电场力作用与摩擦力共同作用下向A板做匀加速直线运动。电场强度为

小物块所受的电场力与摩擦力方向相反，则合外力为

故小物块运动的加速度为

设小物块与A板相碰时的速度为v_1，由

解得　　　　　　　 　　　　　　

(2)小物块与A板相碰后以v₁大小相等的速度反弹，因为电荷量及电性改变，电场力大小与方向发生变化，摩擦力的方向发生改变，小物块所受的合外力大小 为

加速度大小为　　　　　　　

设小物块碰后到停止的时间为 t，注意到末速度为零，有

解得　　　　　　　　　

设小物块碰后停止时距离为，注意到末速度为零，有

则　　　　　　　　　　　　

或距离B板为
