18.(05广东大综合30).静电在各种产业和日常生活中有着重要的应用，如静电除尘、静电复印等，所依据的基本原理几乎都是让带电的物质微粒在电场作用下奔向并吸附到电极上。现有三个粒子a、b、c 从P点向下射入由正、负电极产生的电场中，它们的运动轨迹如图所示，则 　　　　　　　　　(　 B　 )　　　　　　　　　　　　　　　　　　　　　　　　

A.a带负电荷，b带正电荷，c不带电荷

B.a带正电荷，b不带电荷，c带负电荷

C.a带负电荷，b不带电荷，c带正电荷

D.a带正电荷，b带负电荷，c不带电荷

17.( 05 广东物理10).竖直放置的一对平行金属板的左极板上用绝缘线悬挂了一个带正电的小球，将平行金属板按图所示的电路图连接。绝缘线与左极板的夹角为θ。当滑动变阻器R的滑片在a位置时，电流表的读数为I₁，夹角为θ₁；当滑片在b位置时，电流表的读数为I₂，夹角为θ₂，则　　　　 ( D )　　　　　　　　　　　　　　　　　　　　　　　　

A．θ₁<θ₂，I₁<I₂ B．θ₁>θ₂，I₁>I₂

C．θ₁=θ₂，I₁=I₂ D．θ₁<θ₂，I₁=I₂　　

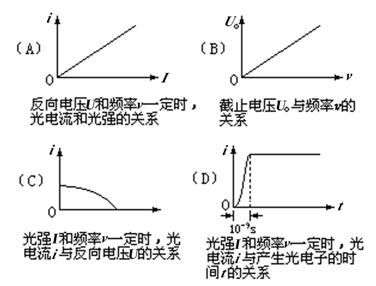

16.(06江苏理综6.)研究光电效应规律的实验装置如图所示，以频率为 v的光照射光 电 管阴极 K时，有光电子产生。由于光电管 K、A间加的是反向电压，光电子从阴极K发射后将向阳极 A作减速运动。光电流i由图中电流计 G测出，反向电压 U由电压表向截止电压 U₀。在下列表示光电效应实验规律的图象中，错误的是　　 ( B )　　　　　　　　　　　　 　　　　　　　　

15.(06天津理综21).在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为U的加速电场，

　 设其初速度为零，经加速后形成横截面积为S、电流为I的电子束。已知电子的电量为e、质量为，则在刚

出加速电场时，一小段长为的电子束内的电子个数是　　　　　　　　　　　 (　 B　 )

　　 A. 　　B. 　　C. 　　D.

14.(06四川理综20).带电粒子M只在电场力作用下由P点运动到Q点，在此过程中克服电场力做了2.6×10^-6 J 的功。那么　　　　　　　　　　　　　　　　　　　　　 　(　 AD　 )

A.M在P点的电势能一定小于它在Q点的电势能

B.P点的场强一定小于Q点的场强

C.P点的电势一定高于Q点的电势

D.M在P点的动能一定大于它在Q点的动能

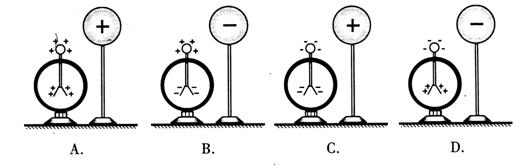

13.( 06北京理综14).使用电的金属球靠近不带电的验电器，验电器的箔片开。下列各图表示验电器上感应电荷的分布情况，正确的是　　　　　　　　 (　 B　 )

12.(06 全国Ⅰ17).图中为一“滤速器”装置的示意图，a、b为水平放置的平行金属板，一束具有各种不同速率的电子沿水平方向经小孔O进入a、b两板之间。为了选取具有某种特定速率的电子，可在a、b间加上电压，并沿垂直于纸面的方向加一匀强磁场使所选电子仍能够沿水平直线OO’运动，由O’射出，不计重力作用。可能达到上述目的的办法是　　　 ( AD ) A.使a板电势高于b板，磁场方向垂直纸面向里

B.使a板电势低于b板，磁场方向垂直纸面向里

C.使a板电势高于b板，磁场方向垂直纸面向外

D.使a板电势低于b板，磁场方向垂直纸面向外

11.(07重庆理综16).如图所示，悬挂在O点的一根不可伸长的绝缘细线下端有一个带电量不变的小球A。在两次实验中，均缓慢移动另一带同种电荷的小球B。当B到达悬点O的正下方并与A在同一水平线 上，A处于受力平衡时，悬线偏离竖直方向的角度为θ，若两次实验中B的电量分别为q₁和q₂， θ分别为30°和45°。则q₂/q₁为　　　　 　(　 C　 )

A．2　　　　　　 B．3　　　　　　

C．2　　　　 D．3

10.(07上海物理13).一点电荷仅受电场力作用，由A点无初速释放，先后经过电场中的B点和C点。点电荷在A、B、C三点的电势能分别用E_A、E_B、E_C表示，则E_A、E_B和E_C间的关系可能是　　　　　　　 (　 AD　 )

A．E_A＞E_B＞E_C　　　　　　　　　　　　 B．E_A＜E_B＜E_C

C．E_A＜E_C＜E_B　　　　　　　　　　　　 D．E_A＞E_C＞E_B

9.(07山东理综19.)如图所示，某区域电场线左右对称分布，M、N为对称线上两点。下列说法正确的是(　 AC　 )

A．M点电势一定高于N点电势

B．M点场强一定大于N点场强

C．正电荷在M点的电势能大于在N点的电势能

D．将电子从M点移动到N点，电场力做正功
