11.2　 带电粒子在磁场中的运动

9．在如图10-9所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U₁、U₂和U₃表示，电表示数变化量的大小分别用∆I、∆U₁、∆U₂和∆U₃表示，下列比值错误的是(　 )　　　　

A．U₁/I不变，∆U₁/∆I不变　　　　 B．U₂/I变大，∆U₂/∆I变大

C．U₂/I变大，∆U₂/∆I不变　　　　 D．U₃/I变大，∆U₃/∆I不变

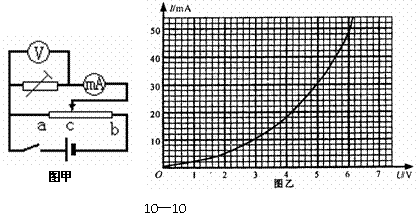

10用图10-10甲所示电路测量电压表的内阻。闭合电键S，当变阻器的滑片滑至c处时，测得电流表的和电压表的示数分别是40mA、5V．已知图甲中热敏电阻的I－U关系图线如图乙所示，则电压表的内阻为(　　 )

A．2Ω　　　　 B．85Ω　

C．125 Ω　　　 D．500Ω

8．用相同的表头分别改装成两个电流表A₁、A₂和两个电压表V₁、V₂，A₁的量程大于A₂的量程，V₁的量程大于V₂的量程，把它们接入如图10-8所示的电路，闭合开关后(　　 )

　 A． A₁的读数比A₂的读数大

　 B． A₁指针偏转角度比A₂指针偏转角度大

　 C． V₁的读数比V₂的读数大

　 D． V₁指针偏转角度比V₂指针偏转角度大

7．用示波器观察某交流信号时，在显示屏上显示出一个完整的波形，如图10-7。经下列四组操作之一，使该信号显示出两个完整的波形，且波形幅度增大。此组操作是(　　 )

　　　 A．调整X增益旋钮和竖直位移旋钮　　　　 B．调整X增益旋钮和扫描微调旋钮

　　　 C．.调整扫描微调旋钮和Y增益旋钮　　　　 D．调整水平位移旋钮和Y增益旋钮

6．如图10-6所示，一确定电源在外电阻不断变化时，内、外电阻消耗的电功率随电流变化的关系分别用抛物线C₁、C₂表示．由该图可知(　 )

A．电源的电动势为 8V

B．电源的内电阻为2Ω

C．电源输出功率的最大值为16W

D．电源被短路时，电源消耗的功率可达16W

5．如图10-5为一电路板的示意图，a、b、c、d为接线柱，a、b与220V的交流电源连接，ab间、bc间、cd间分别连接一个电阻。现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为220V。由此可知：(　　 )

A．ab间电路通，cd间电路不通

B．ab间电路不通，bc间电路通

C．ab间电路通，bc间电路不通

D．bc间电路不通，cd间电路通

4．某同学设计了一个转向灯电路如图10-4，其中L为指示灯，L₁、L₂分别为左、右转向灯，S为单刀双掷开关，E为电源。当S置于位置1时，以下判断正确的是

A．L的功率小于额定功率　　　 B．L₁亮，其功率等于额定功率

C．L₂亮，其功率等于额定功率　 D．含L支路的总功率较另一支路的大

3．右图10-3是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度4/5处，现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为

A．4R　　　　　　 B．5R　　　　　　　

C．10R　　　　　 D．16R

1．两根长度都为L的同种材料制成的导线a和b串联后接入电路，使电流从a的起端流入，从b的末端流出,且b的末端接地，若此导线上各点电势如图10-1所示，则导线a和b的横截面积之比S_a：S_b为(　 )

A．2 ：1　　　　 B．1 ：2　　　　　

C．4 ：1　　　　 D．1 ：4

2 已知如图10-2，电源内阻不计。为使电容器的带电量增大，可采取以下那些方法：

A．增大R₁　　　 B．增大R₂　　　

C．增大R₃　　　　 D．减小R₁

12．解：(1)线框下边进入磁场区域前做自由下落运动，设下落的时间为t₁，进入磁场时的速度为v，据题意有：

，　　　　　

　，

v = gt₁　

解得：　 　　　　　　　　　　　　　　　　　　　①

(2)从线框下边进入磁场到下边离开磁场下边界做匀速运动，设此过程的下落时间为t₂，据题意有：

解得：　 ………②

由①②两式解得全过程所用时间
