17．如图所示，质量M = 0 . 1 kg 的有孔小球穿在固定的足够长的斜杆上，斜杆与水平方向的夹角θ＝37° ，球与杆间的动摩擦因数μ＝0 . 5 。小球受到竖直向上的恒定拉力F＝1 . 2N 后，由静止开始沿杆斜向上做匀加速直线运动。(sin37°＝0.6，cos37°＝0.8，重力加速度g 取10m/s²)求:

　 (1)斜杆对小球的滑动摩擦力的大小；

　 (2)小球的加速度；

　 (3)最初2s 内小球的位移。

16．现有一种特殊的电池，它的电动势E约为9V，内阻r约为50Ω，已知该电池允许输出的最大电流为50 mA，为了测定这个电池的电动势和内阻，某同学利用如图(a)所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，阻值范围0-9 999Ω，R₀是定值电阻，起保护电路的作用．

　 (1)实验室备有的定值电阻R₀有以下几种规格：

A．10Ω 2.5 W　　　 　　　　　　　　　　　　　　 B．100Ω 1. 0 W

C．200Ω 1. 0 W　　 　　　　　　　　　　　　　　　 D．2 000Ω 5.0 W

本实验应选哪一种规格？答　　　　　 。

　(2)该同学接入符合要求的R₀后，闭合开关S，调整电阻箱的阻值，读取电压表的示数改变电阻箱阻值，取得多组数据，作出了如图 (b)所示的图线(已知该直线的截距为0.1 V^-1)．则根据该同学所作出的图线可求得该电池的电动势E为　　 V，内阻r为　　　 Ω.

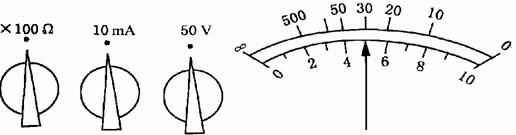

15．下图所示，A．B．C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置．

A　　　 B　　　 C　　　　　 　　D

①A是________档，若用此档测量，指针偏转如D，则读数是________；

　②B是________档，若用此档测量，指针偏转如D，则读数是________；

　③C是________ 档，若用此档测量，指针偏转如D，则读数是________

14．(1)某同学在利用单摆测重力加速度的实验中发现测得的重力加速度大于标准值,其原因可能是　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　 (　)

　　　　 A．所用摆球质量太大

　　　　 B．铁架台的底座有磁性物质,其对小球有磁场引力

　　　　 C．测N次全振动时间时,把N次误读作(N+1)次

　　　　 D．以摆线长加上小球直径作摆长,代入公式

　 (2)一同学在“用双缝干涉测光的波长"实验中，使用的双缝的间距为0.02 cm，测得双缝与屏的距离为50 cm，第1级亮纹中心到第5级亮纹中心的距离为0.4 5 cm，则待测单色光的波长是　　　　　　　　 ．

12．一正弦交流电的电压随时间变化的规律如图所示。由图可知　　　　　　　　　　　　　　　　　　 (　　 )

A．该交流电的电压瞬时值的表达式为u＝100sin(25t)V

　　　　 B．该交流电的频率为25 Hz

　　　　 C．该交流电的电压的有效值为141.4V

　　　　 D．若将该交流电压加在阻值R＝100 Ω的电阻两端，

　则电阻消耗的功率时50 W

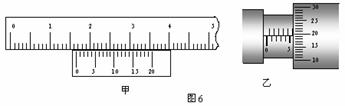

　 13．(1)读出下面图6中游标卡尺与螺旋测微器的读数, 游标卡尺读数为　　　　 cm，螺旋测微器读数为　　　　 cm。

　 (2)在研究匀变速直线运动实验中，某同学通过打点计时器在纸带上连续打下一些点，取时间间隔均为0.1s的几个点.测量后的结果如下图所示，则纸带被拉动的加速度a=　　　　　 m/s².

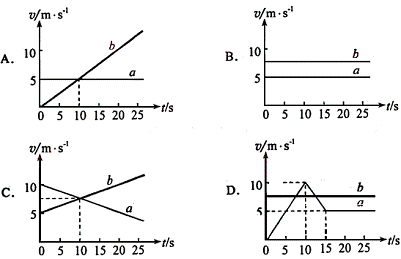

11．两辆游戏赛车、在两条平行的直车道上行驶。时两车都在同一计时线处，此时比赛开始。它们在四次比赛中的图如图所示。哪些图对应的比赛中，有一辆赛车追上了另一辆　　　　　　　　　　　　　　　　　　　　　　 (　　 )

10．用大量具有一定能量的电子轰击大量处于基态的氢原子，观测

到了一定数目的光谱线。调高电子的能量再次进行观测，发现

光谱线的数目比原来增加了5条。用△n表示两次观测中最高

激发态的量子数n之差，E表示调高后电子的能量。根据氢原

　　　　 A．△n=1，13.22 eV <E<13.32 eV　　　　　　　　　 B．△n=2，13.22 eV <E<13.32 eV

　　　　 C．△n=1，12.75 eV <E<13.06 eV　　　　　　　　　 D．△n=2，12.75 eV <E<13.06 ev

9．如图所示光滑管形圆轨道半径为R(管径远小于R)，小球A．b大小相同，质量相同，均为m，其直径略小于管径，能在管中无摩擦运动.两球先后以相同速度v通过轨道最低点，且当小球a在最低点时，小球b在最高点，以下说法正确的是　　　　　　　　　　　　 (　　 )

　　　 A．当小球b在最高点对轨道无压力时，小球a比小球b所需向心力大5mg周运动　

　　　 B．当v=时，小球b在轨道最高点对轨道无压力　

　　　 C．速度v至少为，才能使两球在管内做圆

　 　　　　 D．只要v≥,小球a对轨道最低点压力比小球b对轨道

最高点压力都大6mg

8．物体沿直线运动的v-t关系如图所示，已知在第1秒内合外

力对物体做的功为W，则　　　　　　　　　　 (　　 )

　　　　 A．从第1秒末到第3秒末合外力做功为4W。　　　　　　　　　　　　　　　　

　　　　 B．从第3秒末到第5秒末合外力做功为－2W。

　　　　 C．从第5秒末到第7秒末合外力做功为W。　　　　　　　　　　　　　　　　　

　　　　 D．从第3秒末到第4秒末合外力做功为－0.75W。

7．如图所示,一闭合的小金属环用一根绝缘细杆挂在固定点O处，

使金属圆环在竖直线OO′的两侧来回摆动的过程中穿过水平

方向的匀强磁场区域，磁感线的方向和水平面垂直。若悬点摩

擦和空气阻力均不计，则　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．金属环每次进入和离开磁场区域都有感应电流，而且感应电流的方向相反

　　　　 B．金属环进入磁场区域后越靠近OO′线时速度越大，而且产生的感应电流越大

　　　　 C．金属环开始摆动后，摆角会越来越小，摆角小到某一值后不再减小

　　　　 D．金属环在摆动过程中，机械能将全部转化为环中的电能
