3．如图所示，表面粗糙的固定斜面顶端安有滑轮，两滑块P、Q用轻绳连接并跨过滑轮(不计滑轮的质量和摩擦)，P悬于空中，Q放在斜面上，均处于静止状态。当用水平向左的恒力推Q时，P、Q仍静止不动，则(　 )

A．Q受到的摩擦力一定变小　　

B．Q受到的摩擦力一定变大

C．轻绳上拉力一定变小　　　　　　　

D．轻绳上拉力一定不变

2．跳伞运动员打开伞后经过一段时间，将在空中保持匀速降落，已知运动员和他身上的装备总重量为G₁，圆顶形降落伞伞面的重量为G₂，有8条相同的拉线一端与运动员相连(接线重力不计)，另一端均匀分布在伞面边缘上(图中没有把拉线都画出来)，每根拉线和竖直方向都成30°角，如图所示，那么每根拉线的上张力大小为(　 )

A．　　　　 B．

C．　　　　 D．

1．若三个力同时作用在一个小球上，在以下各组力中，可能使小球平衡的是(　 )

A．2N，4N，6N　　　　　　　 B．10N，10N，10N

C．3N，5N，9N　　　　　　　 D．35N，15N，25N

16．如图所示，在第一象限有一均强电场，场强大小为E，方向与y轴平行；在x轴下方有一均强磁场，磁场方向与纸面垂直。一质量为、电荷量为-q(q>0)的粒子以平行于x轴的速度从y轴上的P点处射入电场，在x轴上的Q点处进入磁场，并从坐标原点O离开磁场。粒子在磁场中的运动轨迹与y轴交于M点。已知OP=,。不计重力。求

(1)M点与坐标原点O间的距离；

15. 如图所示，相距为d的平行金属板A、B竖直放置，在两板之间水平放置一绝缘平板。有一质量m、电荷量q(q>0)的小物块在与金属板A相距l处静止。若某一时刻在金属板A、B间加一电压，小物块与金属板只发生了一次碰撞，碰撞后电荷量变为q，并以与碰前大小相等的速度反方向弹回。已知小物块与绝缘平板间的动摩擦因素为μ，若不计小物块电荷量对电场的影响和碰撞时间。则

(1)小物块与金属板A碰撞前瞬间的速度大小是多少？

(2)小物块碰撞后经过多长时间停止运动？停在何位置？

14. 如图甲，在水平地面上固定一倾角为θ的光滑绝缘斜面，斜面处于电场强度大小为E、方向沿斜面向下的匀强电场中。一劲度系数为k的绝缘轻质弹簧的一端固定在斜面底端，整根弹簧处于自然状态 一质量为m、带电量为q(q>0)的滑块从距离弹簧上端为s₀处静止释放，滑块在运动过程中电量保持不变，设滑块与弹簧接触过程没有机械能损失，弹簧始终处在弹性限度内，重力加速度大小为g。

(1)求滑块从静止释放到与弹簧上端接触瞬间所经历的时间t₁

(2)若滑块在沿斜面向下运动的整个过程中最大速度大小为v_m，求滑块从静止释放到速度大小为v_m过程中弹簧的弹力所做的功W；

(3)从滑块静止释放瞬间开始计时，请在乙图中画出滑块在沿斜面向下运动的整个过程中速度与时间关系v-t图象。图中横坐标轴上的t_1、t₂及t₃分别表示滑块第一次与弹簧上端接触、第一次速度达到最大值及第一次速度减为零的时刻，纵坐标轴上的v₁为滑块在t₁时刻的速度大小，v_m是题中所指的物理量。(本小题不要求写出计算过程)

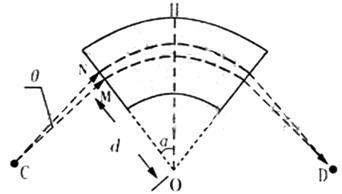

13. 为一种质谱仪工作原理示意图.在以O为圆心，OH为对称轴，夹角为2α的扇形区域内分布着方向垂直于纸面的匀强磁场.对称于OH轴的C和D分别是离子发射点和收集点.CM垂直磁场左边界于M，且OM=d.现有一正离子束以小发散角(纸面内)从C射出，这些离子在CM方向上的分速度均为v₀.若该离子束中比荷为的离子都能汇聚到D，试求：

(1)磁感应强度的大小和方向(提示：可考虑沿CM方向运动的离子为研究对象)；

(2)离子沿与CM成θ角的直线CN进入磁场，其轨道半径和在磁场中的运动时间；

(3)线段CM的长度.

12. 在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图。过c点的导线所受安培力的方向(　　 )

　 A.与ab边平行，竖直向上

　 B.与ab边平行，竖直向下

　 C.与ab边垂直，指向左边

　 D.与ab边垂直，指向右边

11. 在如图所示电路中，电池均相同，当电键S分别置于a、b两处时，导线与之间的安培力的大小为、，判断这两段导线()

A.相互吸引，>

B.相互排斥，> 　

C.相互吸引， <

D.相互排斥，<

10. 医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度。电磁血流计由一对电极a和b以及磁极N和S构成，磁极间的磁场是均匀的。使用时，两电极a、b均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如图所示。由于血液中的正负离子随血流一起在磁场中运动，电极a、b之间会有微小电势差 在达到平衡时，血管内部的电场可看作是匀强电场，血液中的离子所受的电场力和磁场力的合力为零。在某次监测中，两触点的距离为3.0mm，血管壁的厚度可忽略，两触点间的电势差为160µV，磁感应强度的大小为0.040T 则血流速度的近似值和电极a、b的正负为(　　　　 )

A. 1.3m/s ，a正、b负　　　　　 B. 2.7m/s ， a正、b负

C．1.3m/s，a负、b正　　　　　 D. 2.7m/s ， a负、b正
