14．示波管的结构中有两对互相垂直的偏转电极XX′和YY′，若在XX′上加上如图甲所示的扫描电压，在YY′上加如图乙所示的信号电压，画出在示波管荧光屏上看到的图形(定性画出即可)。

13．在下列学生实验中，需用天平测量物体质量的有(　 )

A.研究匀变速直线运动　　 B.研究平抛物体运动　　　　 　C.验证动量守恒定律　

D.验证机械能守恒定律^{Blog/?UserId=997609 Blog/?UserId=997609} E.用单摆测定重力加速度

12．如图所示，在场强大小为E的匀强电场中，一根不可伸长的绝缘细线一端拴一个质量为m电荷量为q的带负电小球，另一端固定在O点。把小球拉到使细线水平的位置A，然后将小球由静止释放，小球沿弧线运动到细线与水平成θ=60°的位置B时速度为零。以下说法正确的是

A．小球重力与电场力的关系是mg =Eq

B．小球重力与电场力的关系是Eq =mg

C．球在B点时，细线拉力为T =mg

D．球在B点时，细线拉力为T =2Eq

第Ⅱ卷(非选择题 共72分)

11．一质量为M、倾角为θ的斜面体在水平地面上，质量为m的小木块(可视为质点)放在斜面上，现用一平行于斜面的、大小恒定的拉力F作用于小木块，拉力在斜面所在的平面内绕小木块旋转一周的过程中，斜面体和木块始终保持静止状态，下列说法中正确的是

A．小木块受到斜面的最大摩擦力为

B．小木块受到斜面的最大摩擦力为F-mgsinθ

C．斜面体受到地面的最大摩擦力为F

D．斜面体受到地面的最大摩擦力为Fcosθ

10．如图所示，电路中电源的电动势为E，内阻为r，A为电压表，内阻为10kΩ，B为静电计；两个电容器的电容分别为C₁和C₂，将电键S合上一段时间后，下列说法中正确的是

　 A．若C₁＞C₂，则电压表两端的电势差大于静电计两端的电势差

　 B．若将变阻器滑动触头P向右滑动，则电容器C₂上带电量增大

　 C．C₁上带电量为零

　 D．再将电键S打开，然后使电容器C₂两极板间距离增大，则静电计张角也增大

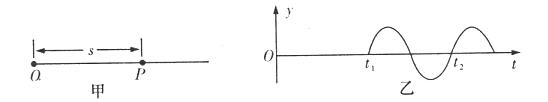

9．如图甲所示，O为振源，OP=s，t=0时刻O点由平衡位置开始振动，产生向右沿直线传播的简谐横波。图乙为从t=0时刻开始描绘的P点的振动图像。下列判断中正确的是　　　　　　　　　

A．该波的传播速度

B．这列波的波长

C．t=0时刻，振源O振动的方向沿y轴正方向

D．时刻，P点的振动方向沿y轴负方向

8．如图所示，一个与外界绝热的气缸有一个绝热的活塞，中间有一个固定的导热性良好的隔板，封闭着两部分气体 A 和 B ，活塞处于静止平衡状态，现通过电热丝对 A 气体加热一段时间，后来活塞达到新的静止平衡状态，不计气体分子势能，不计活塞与气缸壁的摩擦，大气压强保持不变，则

A．气体 A 吸热，内能增加

B．气体 B 吸热，对外做功，内能不变

C．气体 A 分子单位时间内对器壁单位面积碰撞次数增多

D．气体 B 分子单位时间内对器壁单位面积碰撞次数不变

7．如图所示,质量分别为m₁、m₂的两个小球A、B,带有等量异种电荷,通过绝缘轻弹簧相连接,置于绝缘光滑的水平面上.突然加一水平向右的匀强电场后,两球A、B将由静止开始运动,对两小球A、B和弹簧组成的系统,在以后的运动过程中,以下说法正确的是(设整个过程中不考虑电荷间库仑力的作用,且弹簧不超过弹性限度)　　

　 A．系统机械能不断增加^{Blog/?UserId=997609 Blog/?UserId=997609 Blog/?UserId=997609 Blog/?UserId=997609} B．系统机械能守恒

　 C．系统动量不断增加　　　 　　　　　　　　 D．系统动量守恒

6．如图所示，两个质量相等的物体A、B处在同一水平线上，当物体A被水平抛出的同时，物体B开始自由下落，图中曲线AC为物体A的运动轨迹，直线BD为物体B的运动轨迹，两轨迹相交于O点，空气阻力忽略不计，则

A. 两物体在O点时的速度一定相同　　　

B. 两物体在O点相遇

C. 两物体在O点时的动能相等　

D. 两物体在O点时所受重力的功率一定相等

5．长度不同的两根细绳悬于同一点，另一端各系一个质量相同的小球，使它们在同一水平面内作圆锥摆运动，如图所示，则两个圆锥摆相同的物理量是

A．周期　 　　　　　　　B．线速度的大小

C．向心力　　　　　　　　　　　　 D．绳的拉力
