18．如图所示，甲、乙两电路中电源完全相同，外电阻R₁>R₂，两电路中分别通过相同的电荷量q的过程中，下列判断正确的是 (　　 )　　　　

A．电源内部产生电热较多的是甲电路

B．R₁上产生的电热比R₂上产生的电热多

C．电源做功较多的是甲电路

D．电源效率较高的是乙电路

17．据报道，嫦娥二号卫星将于2010年发射，其环月飞行的高度距离月球表面100km，所探测到的有关月球的数据将比环月飞行高度为200km的嫦娥一号更加详实。若两颗卫星环月飞行均可视为匀速圆周运动，飞行轨道如图所示。则(　 )

A.嫦娥二号环月飞行的周期比嫦娥一号更小

　　 B．嫦娥二号环月飞行的线速度比嫦娥一号更小

　　 C．嫦娥二号环月飞行时角速度比嫦娥一号更小

　　 D．嫦娥二号环月飞行时向心加速度比嫦娥一号更小

16．如图所示，一斜面体固定在水平地面上，两侧的倾角分别为30°和60°。a、b两物体分别系于一根跨过轻滑轮的细绳两端，置于斜面上。a、b可看成质点，位于同一水平高度，且恰好都保持静止状态。不计一切摩擦，细绳与斜面平行。若剪断细绳，a、b由静止下滑，选水平地面为重力势能的参考平面。下列说法正确的是(　　 )

A．a的质量大于b的质量

B．落地前瞬间两物体机械能相同

C．落地前瞬间两物体速度相同

D．落地前瞬间两物体重力的瞬时功率相同

15．质量为1kg的物体在水平面内做曲线运动，已知其在互相垂直方向上的分速度图象分别如图所示。下列说法正确的是(　　 )

A．t=0时刻物体的速度为3m/s

B．物体所受的合力大小为2N

C．2s末物体的速度大小为1m/s

D．该物体在做变加速曲线运动

14．如图所示，在光滑的水平面上，A、B两物体的质量m_A=3m_B，A物体与轻质弹簧相连，弹簧的另一端固定在竖直墙上，开始时，弹簧处于自由状态．现使物体B以初速度v沿水平面向左运动，与A相碰后一起压缩弹簧，当弹簧压缩到最短时，A、B两物体间作用力为F，则此时弹簧给A物体的作用力的大小为 (　　　 )

A．F　　 　　　　　 B．2F　　 　　　　　　 C．3F　　　　　　　 D．4F

16．(16分)如图所示，某货场利用固定于地面的、半径R=1．8m的四分之一圆轨道将质量为m₁=10 kg的货物(可视为质点)从高处运送至地面，已知当货物由轨道顶端无初速滑下时，到达轨道底端的速度为5 m／s．为避免货物与地面发生撞击，在地面上紧靠轨道依次排放两块完全相同的木板A、B，长度均为=2 m，质量均为，木板上表面与轨道末端相切．货物与木板间的动摩擦因数为，木板与地面间的动摩擦因数．(最大静摩擦力与滑动摩擦力大小相等，取g=10 m／s²)

　 (1)求货物沿圆轨道下滑过程中克服摩擦力做的功

　 (2)通过计算判断货物是否会从木板B的右端滑落?若能，求货物滑离木板B右端时的速度；若不能，求货物最终停在B板上的位置．

15．(12分)如图所示，在平面坐标系xoy内，第Ⅱ、Ⅲ象限内存在沿y轴正方向的匀强电场，第I、Ⅳ象限内存在半径为L的圆形匀强磁场，磁场圆心在M(L，0)点，磁场方向垂直于坐标平面向外．一带正电粒子从第Ⅲ象限中的Q(一2L，一L)点以速度沿轴正方向射出，恰好从坐标原点O进入磁场，从P(2L，O)点射出磁场．不计粒子重力，求：

　 (1)电场强度与磁感应强度大小之比

　 (2)粒子在磁场与电场中运动时间之比

14．(12分)如图所示，宽度为L=0．20 m的足够长的平行光滑金属导轨固定在绝缘水平桌面上，导轨的一端连接阻值为R=0．9的电阻．导轨cd段右侧空间存在垂直桌面向上的匀强磁场，磁感应强度B=0．50 T．一根质量为m=10 g，电阻r=0．1的导体棒ab垂直放在导轨上并与导轨接触良好．现用一平行于导轨的轻质细线将导体棒ab与一钩码相连，将重物从图示位置由静止释放．当导体棒ab到达cd时，钩码距地面的高度为h=0．3 m．已知导体棒ab进入磁场时恰做v=10 m／s的匀速直线运动，导轨电阻可忽略不计，取g=10 m／s²．求：

　 (1)导体棒ab在磁场中匀速运动时，闭合回路中产生的感应电流的大小

　 (2)挂在细线上的钩码的重力大小

　 (3)求导体棒ab在磁场中运动的整个过程中电阻R上产生的热量

13．(8分)如图所示，光滑圆弧轨道与光滑斜面在B点平滑连接，圆弧半径为R=0．4 m，一半径很小、质量为m=0．2 kg的小球从光滑斜面上A点由静止释放，恰好能通过圆弧轨道最高点D，g取10 m／s²．求：

　 (1)小球最初离最低点C的高度；

　 (2)小球运动到C点时对轨道的压力大小F_N。

12．热敏电阻是传感电路中常用的电子元件．现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整．已知常温下待测热敏电阻的阻值约4-5 热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其它备用的仪表和器具有：

　　　 A．电流表A₁，量程0．6 A，内阻约1 　　　　　　　　　　　　　　

　　　 B．电流表A₂，量程3 A，内阻约2

　　　 C．电压表V₁，量程15 V，内阻约15 k

　　　 D．电压表V₂，量程3 V，内阻约5 k

　　　 E．滑动变阻器R₁(0-100)

　　　 F．滑视变阻器R₂(0-20)

　　　 G．电源E(3 V、内阻可忽略)

　　　 H．盛有热水的热水杯(图中未画出)

　　　 I．开关、导线若干

　 (1)实验中应选用的电流表为　　　 (填“A₁”或“A₂”)，应选用的电压表为　　　 (填

“V₁”或“V₂”)，应选用的滑动变阻器为　　　 (填“R₁”或“R₂”)

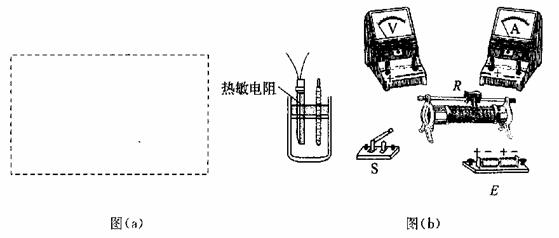

　 (2)在图(a)的方框中画出实验电路原理图，要求测量误差尽可能小．

　 (3)根据电路原理图，在图(b)的实物图上连线．
