10．(10分)和蓓同学用常规器材研究标有“2.5V 0.3A”字样的小灯泡两端的电压和通过其电流的关系，先选择合理的电路再正确连线，闭合开关进行实验，得到的数据如下表所示．

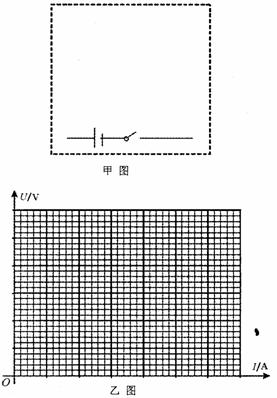

　 (1)在甲图虚线框内画出实验电路图(图中电源和开关已画好)

　 (2)在乙图坐标系中，选取适当的标度，画出小灯泡的U-I图线

　 (3)经分析可得出：当小灯泡中电流为零时，电阻约为　　　 Ω，当U=2.00V时，电阻约为　　　　 Ω，其阻值不同的原因是　　　　　　　 　　　　　　　　　　。

　 　 (4)若将该灯泡与阻值为l0Ω的电阻串联后接在电动势E=3V、内阻不计的电源两端，则小灯泡实际消耗的功率约为　　　　 W。

本篇共2小题，共14分，请按要求完成下列各题

9．(10分)吴丽和石岩两位同学分别采用不同方法

估测石家庄当地的重力加速度．

　 (1)吴丽同学用甲图装置进行实验，使用电磁打点

计时器工作电源的频率为50Hz；打出的纸带如

图乙，则与物体相连的是纸带　　 端(填“左”

或“右”)；纸带上各点均为计时点，则物体下

落的加速度为　　 m/s²。(保留三位有效数字)

　(2)石岩同学则利用单摆测重力加速度，他用分度值为毫米的直尺测得摆线长为89.40cm，用游标卡尺测得摆球直径如图丙，读数为　　　　　 ．则该单摆的摆长为　　　　 cm．用停表记录单摆做30次全振动所用的时间如图丁，则停表读数为

　 　　　 s，如果测得的g值偏大，可能的原因是　　　　 (填序号)

　　　　 　 A．计算摆长时用的是摆球的直径

　　　　 　 B．开始计时时，停表晚按下

　　　　 　 C．摆线上端未牢固系于悬点，振动中出现松动，使摆线长度增加

　 　　　　 　 D．实验中误将30次全振动记为31次

8．如图，a表示某电源路端电压随电流变化的图线，b表示外

电阻两端电压随电流变化的图线，下列判断正确(　　 )

　　　　 A．阴影部分的面积表示电源内阻上消耗的功率

　　　　 B．阴影部分的面积表示电源的输出功率

　　　　 C．当时，电源的输出功率最大

　 　　　　 D．当时，电源的效率最高

本篇共2小题。共20分，请按要求完成下列各题

7．劳伦斯和利文斯设计出回旋加速器，工作原理示意图

如图所示．置于高真空中的D形金属盒半径为R，

两盒间的狭缝很小，带电粒子穿过的时间可忽略．

磁感应强度为B的匀强磁场与盒面垂直，高频交流

电频率为f，加速电压为U．若A处粒子源产生的

质子，质量为m、电荷量为+q，在加速器中被加速，

且加速过程中不考虑相对论效应和重力的影响．则

下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　 　 (　　 )

　　　　 A．质子被加速后的最大速度不可能超过

　　　　 B．质子离开回旋加速器时的最大动能与加速电压U成正比

　　　　 C．质子第2次和第1次经过两D形盒间狭缝后轨道半径粒子出之比为

　 　　　　 D．不改变磁感应强度B和交流电频率f该回旋加速器也能用于粒子加速

5．如图，足够长传送带由电动机带动，始终以速度v匀速运动．现将质量为m的小物体在水平传送带左端由静止释放，物体与传送带间的动摩擦因数为，之后物体与传送带相对静止，在物体从静止释放到相对传送带静止的全过程中　　 　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 　 　　 A．摩擦力对物体做功为

　　　　 B．传送带克服摩擦力做功为

　　　　 C．电动机多做功

　　　　 D．电动机增加的功率为

　 6．真空中A、B两点分别放置等量异种电荷，在

电场中通过A、B两点竖直平面内对称取一矩

形路径abcd，如图所示．现将一电子沿abcda

运动一周，则下列判断正确的是　　 (　　 )　　

　 　　 A．由a→b电势降低，电子的电势能减小

　 　　 B．由a→c电场对电子先做负功后做正功，总功为零

　 　　 C．由c→d电子的电势能增大

　 　 　　 D．由d→a电子的电势能先减小后增大，电势能总的增量为零

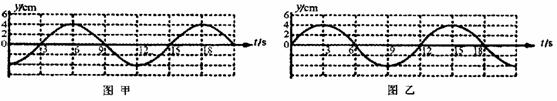

4．一列简谐横波在x轴上传播(沿y轴方向振动)．已知x=12cm处质点的振动图线如图甲，x=18cm处质点的振动图线如图乙．根据这两质点的振动图线，判断下列表述正确的是

　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．若波沿x轴正向传播，波速最大值为cm/s

　 　　 B．若波沿x轴负向传播，波速最大值为cm/s

　 　　 C．若波沿x轴正向传播，波速可能为2 cm/s

　 　　 D．若波沿x轴负向传播，波速可能为2 cm/s

3．图中虚线为匀强电场中与场强方向垂直的等间距平行直线．

不计重力的两粒子M、N质量相等，电荷量的绝对值也

相等．现将M、N虚线上的D点以相同速率射出，两粒

子在电场中运动的轨迹分别如图中两条实线所示．a、b、

c为粒子轨迹与虚线的交点，已知O点电势高于c点。则　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．M带负电，N带正电

　　　　 B．N在a点的速度与M在c点的速度相同

　　　　 C．N从O点运动至a点的过程中克服电场力做功

　 　　 D．M从O点运动至b点的过程中，电场力对它做功为零

2．有一种测量体重的电子秤，如图示意．它由三部分构成：踏板、压力传感器R(阻值随所受压力大小发生变化的电阻)，显示体重大小的仪表G(实质是理想电流表)．设踏板的质量可忽略，已知电流表的量程为3A，电源电动势为12V，内阻为2Ω，电阻随压力变化的函数式为R=30-0.02F(F和R的单位分别是N和Ω)，下列判断正确的是(　　 )

　 　　　　　　　　　　　　　　　　　　　　　　　　　 A．该秤测量的最大体重是1400 N

　　　　 B．该秤测量的最大体重是1300 N

　　　　 C．该秤的零刻线(即踏板空载时的刻线)应在电流

　　　 表刻度盘0.375A处

　　　　 D．该秤的零刻线(即踏板空载时的刻线)应在电流

　　　 表刻度盘0.400A处

1．在一个光滑水平面内建立平面直角坐标系xoy，质量为1kg的物体原来静止在坐标原点O(0，0)，t=0时受到如图所示随时间的变化外力作用，F_X表示沿x轴方向的外力，F_y表示沿y轴方向的外力，下列描述正确的是　　　　　　 (　　 )

　 　　 A．0-4s内物体的运动轨迹是一条直线

　 　　 B．0-4s内物体的运动轨迹是一条抛物线

　 　　 C．前2s内物体做匀加速直线运动，后2s内物体做匀加速曲线运动

　 　 　　　　　　　　　　　　　　　　　　　　　　　 D．前2s内物体做匀加速直线运动，后2s内物体做匀速圆周运动

26．(21分)如图的环状轨道处于竖直面内，它由半径分别为R和2R的两个半圆轨道、半径为R的两个四分之一圆轨道和两根长度分别为2R和4R的直轨道平滑连接而成．以水平线MN和PQ为界，空间分为三个区域，区域Ⅰ和区域Ⅲ有磁感应强度为B的水平向里的匀强磁场，区域Ⅰ和Ⅱ有竖直向上的匀强电场．一质量为m、电荷量为+q的带电小环穿在轨道内，它与两根直轨道间的动摩擦因数为μ(0<μ<1)，而轨道的圆弧形部分均光滑．将小环在较长的直轨道CD下端的C点无初速释放(已知区域Ⅰ和Ⅱ的匀强电场场强大小为，重力加速度为g)，求：

(1)小环在第一次通过轨道最高点A时的速度v_A的大小；

(2)小环在第一次通过轨道最高点A时受到轨道的压力F_N的大小；

(3)若从C点释放小环的同时，在区域Ⅱ再另加一垂直于轨道平面向里的水平匀强电场，其场强大小为，则小环在两根直轨道上通过的总路程多大？

2010届重点中学联考
