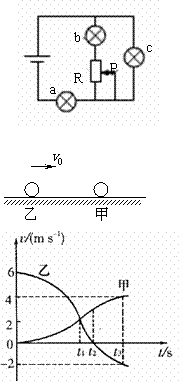

7．如图所示的电路，a、b、c为三个相同的灯泡，灯泡电阻大于电源内阻，当变阻器R的滑片P向上移动时，下列判断中正确的是(　　 )

A．b灯中电流变化值等于c灯中电流变化值

B．a、b两灯变亮，c灯变暗

C．电源输出功率增大

D．电源的供电效率增大

6．在光滑的水平面上一根细绳拉着一个小球在作匀速圆周运动，运动中不会发生变化的物理量是

A．小球的速度　 　　 B．小球的动能

C．小球的加速度　 　　D．细绳对小球的拉力

5．一物体静止在光滑水平面上，同时受到两个方向相反的水平拉力F₁、F₂的作用，F_l、F₂随时间变化情况如图所示．则物体的动能将(　　 )

A．一直变大，至20s时达最大

B．一直变小，至20s最小

C．先变大至10s最大，再变小

D．先变小至10s最小，再变大

4．电荷量为3e的带正电的微粒，自匀强磁场a点如图甲射出，当它运动到b点时，与一个静止的电荷量为e的带负电的微粒碰撞并结合为一个新微粒，忽略微粒的重力，则接下来微粒的运动轨迹是(　　 )

3．下列说法正确的是(　　 )

①．压力、温度对放射性元素衰变的快慢具有一定的影响

②．从同种金属逸出的光电子的最大初动能随照射光的频率增大而增大

③．中子与质子结合成氘核时要吸收能量

④．核力是强相互作用的一种表现,只有相近核子之间才存在核力作用

A．② ③ 　　　B．③ ④ 　　　　C．② ④　 　　　　D．① ③　

2．如图所示，物体m与斜面体M一起静止在水平面上。若将斜面的倾角θ稍微增大一些，且物体m仍静止在斜面上，则(　　 )

A．斜面体对物体的支持力变小　　 　　　　

B．斜面体对物体的摩擦力变小

C．水平面与斜面体间的摩擦力变大　　　　

D．水平面对斜面体间的支持力变大

1．2003年10月15日至16日，我国航天员杨利伟成功完成我国首次载人航天飞行。其中有，神州五号载人飞船的竖直向上发射升空阶段和返回地球的向下减速阶段。在这两个阶段中，航天员所经历的运动状态是(　　 )

A．超重、失重　　　　 B．超重、超重

C．失重、超重　　　　 D．失重、失重

12．(20分)示波器的核心部件是示波管，示波管由电子枪、偏转电极和荧光屏组成，管内抽成真空，如图所示。电子枪由发射电子的炽热的金属灯丝、阳极以及水平、竖直偏转板组成，电源给灯丝加热而产生初速度不计的热电子，经加速电压加速后，进入偏转电极YY’和XX’，最后打在荧光屏上发出亮点，用来检验各种电路或电子仪器的工作电流、电压波形的特点等。已知电子质量为m，电量为e，忽略电子间的相互作用力。

(1)设两个偏转电极的结构相同，板长为L，间距为d，且靠的很近。两极板上的电压的极性如图，并且电极XX’的右端到荧光屏的距离为S，荧光屏足够大。若某次开机时，只在偏转电极YY’加一电压为U的恒定电压。求电子从极板YY’飞出时的侧移量。

(2)某次示波器开机后，偏转电极上未加电压，电子枪产生的高速电子束打在荧光屏的正中

央形成一个亮斑，亮斑处的电流恒为I，忽略电子与荧光屏作用后的速度。求电子打在荧光屏上时，电子对荧光屏的平均作用力大小。

(3)某次检验时，在电极YY’加如图甲所示交流电，同时在电极XX’加如图乙所示的交流电，

开始时Y的电势高于Y’，X的电势高于X’，且电子在极板间运动的时间和交流电的周期相比可以忽略不计。试画出在荧光屏上观察到的波形图。

11.(18分)如图所示，在空中A点将质量为m=0．1kg的小球以某一水平速度抛出，将无碰

撞地由B点进入竖直平面内半径R= m的内壁光滑圆管弧形轨道，然后经最低点C无能

量损失地进入光滑水平轨道CD，与另一静止的质量为M=0．3kg小球发生碰撞并粘连在

一起压缩弹簧。已知圆管的直径远小于轨道半径R，OB和竖直方向之间的夹角a=37，A

点与B点的竖直高度差h=O．45m，弹簧始终在弹性限度内，。求：

(1)小球在A点抛出的水平初速度

(2)小球运动到最低点C时，轨道对小球的支

持力的大小(计算结果保留一位有效数字)

(3)弹簧压缩过程中，弹簧具有的最大弹性势

能

10．(16分)如图所示，足够长的光滑平行金属导轨MN、PQ倾斜放置，与水平面间的夹角

，导轨间距为L=1．Om。导轨的上端M　　

与P间连接阻值为R=0．3 的电阻，一个磁感应

强度为B=0．5T的匀强磁场垂直穿过导轨平

面，质量m=0．5kg，长也为L=1．Om，电阻为

R=0．2的金属棒ab紧贴在导轨上，现使金属棒ab由静止开始下滑，通过传感器记录金属棒ab下滑的距离，其下滑的距离与时间的关系如下

表所示，导轨的电阻不计。()求：

(1)在前0.4s的时间内，通过电阻R的电量q

(2)在前0.7s的时间内，电阻R上产生的热量Q
