8．如图所示，质量为M的半圆形轨道槽放置在水平地面上，槽内壁光滑．质量为m的小物体从槽的左侧顶端由静止开始下滑到右侧最高点的过程中，轨道槽始终静止，则该过程中

　 A．轨道槽对地面的最小压力为Mg

　 B．轨道槽对地面的最大压力为(M+3m)g

　 C．轨道槽对地面的摩擦力先增大后减小

　 D．轨道槽对地面的摩擦力方向先向左后向右

7．如图所示是模拟路灯的光控电路，R_G为光敏电阻，LED为发光二极管，为实现LED天暗时发光、天亮时熄灭，下列说法中正确的是

　 A．虚线框内的元件是与门

　 B．虚线框内的元件是或门

　 C．要求在天更暗时路灯点亮，应该将R的阻值调大些

　 D．要求在天更暗时路灯点亮，应该将R的阻值调小些

6．如图所示，小球以初速度v_o水平抛出，经过时间t下落的高度为h，正好垂直撞在倾角为θ的斜面上．若不计空气阻力，重力加速度为g，则小球将要撞击斜面时的速度大小为

A．　　 B．

C．v_o+gt　　 D．

5．一物体静止在地面上，在竖直方向的拉力作用下开始运动(不计空气阻力)．在向上运动的过程中，物体的机械能E与上升高度h的关系图象如图所示，其中O-h₁过程的图线是过原点的直线，h₁~h₂过程的图线为平行于横轴的直线．则

A．在O~h₂　 升过程中，物体先做加速运动，后做匀速运动

B．在O~h₁上升过程中，物体的加速度不断增大

C．在O~h_l上升过程中，拉力的功率保持不变

D．在h₁~h₂上升过程中，物体只受重力作用

4．如图所示为一个小型电风扇的电路简图，其中理想变压器的原、副线圈的匝数比为n，原线圈接电压为U的交流电源，输出端接有一只电阻为R的灯泡上和风扇电动机D，电动机线圈电阻为r。接通电源后，电风扇正常运转，测出通过风扇电动机的电流为I则

A．风扇电动机D两端的电压为Ir

B．理想变压器的输人功率为+

C．风扇电动机D的机械功率为

D．灯泡L中的电流为nU/R

3．我国于2010年1月17日在西昌卫星发射中心成功发射了第三颗北斗导航卫星．该卫星在发射过程中经过四次变轨进入同步轨道．如图为第四次变轨的示意图，卫星先沿椭圆轨道I飞行，后在远地点P处实现变轨，由椭圆轨道I进人同步轨道II则该卫星

A．在轨道Ⅱ上的周期比地球自转周期大

　 B．在轨道Ⅱ上的加速度比在轨道I上任意-点的加速度大

　 C．在轨道Ⅱ上的机械能比在轨道I上任意一点的机械能大

　 D．在轨道Ⅱ上的速度比在轨道I上任意-点的速度大

2．如图所示，a、b、c为三个完全相同的灯泡，L为自感线圈(自感系数较大，电阻不计)，E为电源，S 为开关。闭合开关S，电路稳定后，三个灯泡均能发光。则

　 A．断开开关瞬间，c熄灭，稍后a、b同时熄灭

　 B．断开开关瞬间，流过a的电流方向改变

　 C．闭合开关，a、b、c同时亮

　 D．闭合开关，a、b同时先亮，c后亮

1．关于速度和加速度，下列说法小正确的是

　　 A．速度不变时，加速度可能改变

　　 B．加速度增大时，速度可能减小

　　 C．速度变化得越来越快时，加速度越来越小

　　 D．速度方向改变时，速度的方向也一定改变

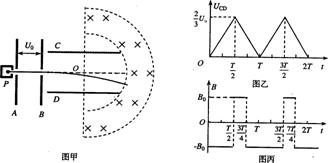

15.(16分)如图甲所示,竖直放置的金属板A、B中间开有小孔,小孔的连线沿水平放置的金属板C、D的中间线,粒子源P可以间断地产生质量为m、电荷量为q的带正电粒子(初速不计),粒子在A、B间被加速后,再进入金属板C、D间偏转并均能从此电场中射出.已知金属板A、B间的电压U_AB=U₀,金属板C、D长度为L,间距d=L/3.两板之间的电压U_CD随时间t变化的图象如图乙所示.在金属板C、D右侧有二个垂直纸面向里的均匀磁场分布在图示的半环形带中,该环带的内、外圆心与金属板C、D的中心O点重合,内圆半径R_l=L/3,磁感应强度B₀=.已知粒子在偏转电场中运动的时间远小于电场变化的周期(电场变化的周期T未知),粒子重力不计.

(1)求粒子离开偏转电场时,在垂直于板面方向偏移的最大距离；

(2)若所有粒子均不能从环形磁场的右侧穿出,求环带磁场的最小宽度；

(3)若原磁场无外侧半圆形边界且磁感应强度B按如图丙所示的规律变化,设垂直纸面向里的磁场方向为正方向.t=T/2时刻进入偏转电场的带电微粒离开电场后进入磁场, t=3T/4时该微粒的速度方向恰好竖直向上,求该粒子在磁场中运动的时间为多少?

徐州市2009-2010学年度高三第三次调研考试

14.(16分)如图所示,一根质量为m的金属棒MN水平放置在两根竖直的光滑平行金属导轨上,并始终与导轨保持良好接触,导轨间距为L,导轨下端接一阻值为R的电阻,其余电阻不计.在空间内有垂直于导轨平面的磁场,磁感应强度大小只随竖直方向y变化,变化规律B=ky,k为大于零的常数.质量为M=4m的物体静止在倾角θ=30°的光滑斜面上,并通过轻质光滑定滑轮和绝缘细绳与金属棒相连接.当金属棒沿y轴方向从y=0位置由静止开始向上运动h时,加速度恰好为0.不计空气阻力,斜面和磁场区域足够大,重力加速度为g.求:

(1)金属棒上升h时的速度；

(2)金属棒上升h的过程中,电阻R上产生的热量；

(3)金属棒上升h的过程中,通过金属棒横截面的电量.
