题目列表(包括答案和解析)
4.(闸北区)下列各器件中,可用来制作传感器的是( )
A.与门控制器 B. 光敏电阻 C. 小灯泡 D. 蜂鸣器
B
(闸北区)8.如图所示为欧姆表测某一电阻时指针偏转的位置,此时选择开关拨在“R×100”档,指针恰好指在100与500之间的中间位置,则被测电阻值可能为( )
A.2.5kΩ B.20kΩ C. 30kΩ D.40kΩ
B
31.(嘉定区)(12分)如图所示,ab、cd为足够长、水平放置的光滑固定导轨,导体棒MN的长度为L=2m,电阻r=1Ω。有垂直abcd平面向下的匀强磁场,磁感强度B=1.5T,定值电阻R1=4Ω,R2=20Ω。当导体棒MN以v=4m/s的速度向左做匀速直线运动时,电流表的示数为0.45A,灯L正常发光。求:
(1)正常发光时灯L的电阻值;
(2)导体棒MN两端的电压;
(3)整个装置产生的总电功率。
解:(1) (3分)
(3分)
(2) (3分)
(3) (3分)
14、(嘉定区)如图所示,U-I图线上,a、b、c各点均表示该电路中有一个确定的工作状态,b点α=β,则下列说法中正确的是
(A)在b点时,电源有最大输出功率
(B)在b点时,电源的总功率最大
(C)从a→b时,β角越大,电源的总功率和输出功率都将增大
(D)从b→c时,β角越大,电源的总功率和输出功率都将增大
A
(嘉定区)20、如图所示的电路中,电源内阻不可忽略,当滑动变阻器滑片处在某一位置时,安培表的读数为I=0.5A,电压表V1的读数为U1=1V,电压表V2的读数为U2=2V。则左右任意移动滑动变阻器的滑片后,三个电表可能得到的读数是
(A) |
I=2A |
U1=2V |
U2=0V |
(B) |
I=1A |
U1=1.6V |
U2=3V |
(C) |
I=0.3A |
U1=0.9V |
U2=2.1V |
(D) |
I=0.2A |
U1=0.8V |
U2=2.4V |
AD
9、(嘉定区)由某门电路构成的一个简单控制电路如图,其中为光敏电阻,光照时电阻很小,R为变阻器(处于阻值较大的状态),L为小灯泡。则
(A)电路中虚线框内电路符号是“&”
(B)电路中虚线框内电路符号是“≥1”
(C)当光敏电阻受到光照时,小灯L亮
(D)当光敏电阻不受光照时,小灯L亮
D
26.(闵行区)如图是学生实验用多用电表刻度盘,当学生选用量程为25V的电压档测量电压时,表针指于图示位置,则他所测电压为_____V;若他选用倍率为“×100”的电阻档测电阻时,表针也指示在图示同一位置,则所测电阻的阻值为_______Ω。
13,2200
22.(闵行区)下图是热水器系统的恒温器集成电路,当温度低时,热敏电阻的阻值很大,温度高时热敏电阻的阻值就很小,只有当热水器中有水且水的温度低时,发热器才会开启并加热;反之,便会关掉发热器。如果热水器中没有水时,电路中B点处于 电势(填“高”或“低”),这个逻辑电路是 门电路。
低,与
19.(徐汇区)将两个直流电源的总功率P总随外电压U变化的关系图线画在同一坐标系中,如图中的a、b所示。若已知外电路没有发生断路或短路,则下列关于两电源的说法中正确的是( )
(A)两电源电动势关系为Ea>Eb
(B)两电源内阻关系为ra<rb
(C)两电源能提供的最大输出功率相同
(D)两电源的总功率相同时,外电路电阻可能相同
BC

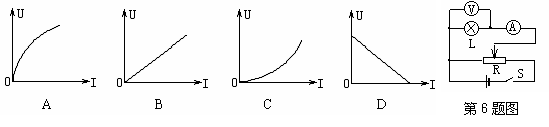

(闵行区)6.为探究小灯泡L的伏安特性,连好图示的电路后闭合开关,通过移动变阻器的滑片,使小灯泡中的电流由零开始逐渐增大,直到小灯泡正常发光。由电流表和电压表得到的多组读数描绘出的U-I图像应该是 ( )
C
(闵行区)10.如图所示,电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。只合上开关S1,三个灯泡都能正常工作。如果再合上S2,则下列表述正确的是 ( )
A.通过R1上的电流增大
B.L1上消耗的功率增大
C.电源输出功率减小
D.通过R3上的电流增大
A
(闵行区)20. 如图所示,a、b两直线分别表示两个电源的 U-I图线,若两电源的内阻均小于各自电路的外电阻,则以下说法中正确的是 ( )
A.若两电源的内电路发热功率相等,则电源b的输出功率较大
B.若两电源的输出功率相等,则电源b内电路上发热功率较大
C.若两电源路端电压相等,在路端电压发生等量变化时,电源a的电流变化量较大
D.若通过两电源的电流相等,在电流发生等量变化时,电源b的路端电压变化量较大
BCD
4.(徐汇区)模块机器人具有三个部分,它们分别是传感器、控制器和执行器。某模块机器人的控制器具有5种控制方法,可使用的传感器大致有5类,列表如下:
序号 |
控制方法 |
序号 |
传感器 |
1 |
即时控制 |
a |
位移传感器 |
2 |
延时控制 |
b |
声传感器 |
3 |
“与”门控制 |
c |
温度传感器 |
4 |
“或”门控制 |
d |
光传感器 |
5 |
“非”门控制 |
e |
磁传感器 |
某位同学要设计一个装置,当有光照射且有声音时,电动机才会转,则应选择的控制方法序号和传感器序号正确的是( )
(A)1,b、d (B)3,b、d (C)2,c、d (D)4,c、e
B
(徐汇区)14.如图,电源内阻不能忽略,电流表和电压表均为理想电表,下列说法中正确的是( )
(A)若R1断路,电流表示数变小,电压表示数为零
(B)若R2短路,电流表示数变小,电压表示数变大
(C)若R3断路,电流表示数为零,电压表示数变小
(D)若R4断路,电流表示数变小,电压表示数变大
B
27、(青浦区)(6分)右图所示是利用DIS测定电动机效率的电路,试完成下列问题:
(1)在实验中,通过B、C测得的物理量的数值分别是X、Y,电动机的内阻为r,则此时电动机的输入功率的表达式P入=__________;
(2)在实验中,电动机的转动使质量为m的物体在t时间内匀速上升了h高度,则电动机的效率η=___________。(重力加速度为g)
(1) ; (2)
(青浦区)30、(10分)如图所示电路,电源由4节电池串联而成,每一节电池的电动势为e1=2伏,每一节电池的内阻为r1=0.5欧,电表都是理想的,电阻R1标有“6伏,9瓦”字样,电阻R2=3欧,R3=6欧,问:
(1)电池组的总电动势和总内阻分别多大?
(2)当电键K1闭合,K2断开时电流表的示数为多大?
(3)在电键K1断开,K2闭合时要使电压表的示数为5伏,则R4的阻值多大?
(1), (2分)
(2) (3分)
(3) (2分)
21、(青浦区)如图所示为一逻辑电路符号及其输入输出真值表,此逻辑电路为_____门电路,在真值表中X处的逻辑值为 。
或、 1
