题目列表(包括答案和解析)
25.面积S = 0.2m2、n = 100匝的圆形线圈,处在如图11所示的磁场内,磁感应强度随时间t变化的规律是B = 0.02t,R = 3Ω,C = 30μF,线圈电阻r = 1Ω,求:
(1)通过R的电流大小和方向
(2)电容器的电荷量。
24、如图所示,MN为金属杆,在竖直平面内贴着光滑金属导轨下滑,导轨的间距l=10cm,导轨上端接有电阻R=0.5Ω,导轨与金属杆电阻不计,整个装置处于B=0.5T的水平匀强磁场中.若杆稳定下落时,每秒钟有0.02J的重力势能转化为电能,则求MN杆的下落速度
23、在如图甲所示的电路中,螺线管匝数n = 1500匝,横截面积S = 20cm2。螺线管导线电阻r = 1.0Ω,R1 = 4.0Ω,R2 = 5.0Ω,C=30μF。在一段时间内,穿过螺线管的磁场的磁感应强度B按如图乙所示的规律变化。求:
(1)求螺线管中产生的感应电动势;
(2)闭合S,电路中的电流稳定后,求电阻R1的电功率;
(3)S断开后,求流经R2的电量。
22、如图,水平U形光滑框架,宽度为1m,电阻忽略不计,导体棒ab的质量m = 0.2kg、电阻R = 0.5Ω,匀强磁场的磁感应强度B = 0.2T,方向垂直框架向上。现用F = 1N的外力由静止开始向右拉ab棒,当ab棒的速度达到2m/s时,求:
⑴ab棒产生的感应电动势的大小;
⑵ab棒所受的安培力;
⑶ab棒的加速度。
21.如图所示,在一磁感应强度B=0.5T的匀强磁场中,垂直于磁场方向水平放置着两根相距为h=0.1m的平行金属导轨MN与PQ,导轨的电阻忽略不计.在两根导轨的端点N、Q之间连接一阻值R=0.3Ω的电阻,导轨上跨放着一根长为L=0.2m,每米长电阻r=2.0Ω/m的金属棒ab,金属棒与导轨正交,交点为c、d.当金属棒以速度v=4.0m/s向左做匀速运动时,试求:(1)电阻R中的电流强度大小和方向;
(2)使金属棒做匀速运动的外力; (3)金属棒ab两端点间的电势差.
20.如图所示,通电导体棒AC静止在水平导轨上,棒的质量为m,长为L,通过它的电流为I,匀强磁场的磁感应强度为B,方向和导轨平面成θ角,则棒AC受到的安培力大小为_____;棒AC受到的摩擦力大小为_____;导轨受到棒的压力大小为_____。
19.把一线框从一匀强磁场中匀速拉出,如图所示。第一次拉出的速率是 v ,第二次拉出速率是 2 v ,其它条件不变,则前后两次拉力
大小之比是 ,拉力功率之比是 ,线框产生的热量之比是 ,通过导线截面的电量之比是 。
18.在磁感应强度为0.1T的匀强磁场中垂直切割磁感线运动的直导线长20cm。 为使直导线中感应电动势每秒钟增加0.1V,则导线运动的加速度大小应为 。

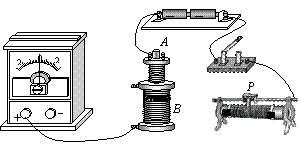

17、我们可以通过以下实验,来探究产生感应电流的条件。
⑴给岀的实物图中,请用笔画线代替导线补全实验电路;
⑵接好电路,合上开关瞬间,电流表指针 (填“偏转”或“不偏转”);
⑶电路稳定后,电流表指针 (填“偏转”或“不偏转”);迅速移动滑动变阻器的滑片,电流表指针 (填“偏转”或“不偏转”);
⑷根据以上实验可得:产生感应电流的条件 。
16.如图6所示,有两根和水平方向成
角的光滑平行的金属轨道,上端接有可变电阻R,下端足够长,空间有垂直于轨道平面的匀强磁场,磁感强度为
,一根质量为m的金属杆从轨道上由静止滑下。经过足够长的时间,金属杆的速度趋近于一个最大速度vm,则( )
A.如果增大,vm将变大 B.如果
变大,vm将变大
C.如果R变大,vm将变大 D.如果m变小,vm将变大
