13．(15分)如图所示，质量为m、电阻为r，边长为L的正方形导线框abcd，其下边cd距匀强磁场上边界PQ的距离为h。磁感应强度大小为B，方向垂直于纸面向里，现使线框从静止开始自由下落，下落过程中ab边始终水平，不计空气阻力，重力加速度为g。

　 (1)如果线框进入磁场时先做加速运动，那么线框刚进入磁场里加速度大小是多少；

　 (2)如果ab边进入磁场前线框速度已达到稳定，那么线框在进入磁场的过程中产生的热量是多少。

12．[选做题]本题包括A、B、C三小题，请选定其中两题，并在相应答题区域内作答。若

三题都做，则按A、B两题评分。

A．(选修3-3模块)(12分)

　 (1)(4分)以下说法中正确的是　　　　　

　　　　　　　 A．被活塞封闭在空缸中的一定质量的理想气体，若体积不变，压强增大，则气缸

在单位面积上，单位时间内受到的分子碰撞次数增加

　　　　　　　 B．布朗运动是悬浮在液体中固体颗粒的分子无规则运动的反映

　　　　　　　 C．分子间距增大，分子势能就一定增大

　　　　　　　 D．用力拉铁棒的两端，铁棒没有断，这是分子间存在吸引力的宏观表现

　 (2)(4分)如图所示，气缸内封闭一定质量的某种理

想气体，活塞通过滑轮和一重物连接并保持平衡，

已知活塞距缸口0.2m，活塞面积10，大气压

强，物重50N，活塞质量及一切摩擦

不计，缓慢升高环境温度，使活塞刚好升到缸口，

封闭气体吸收了60J的热量，则封闭气体的压强

将　　 (选填“增加”、“减小”或“不变”)，气

体内能变化量为　　　 J。

　 (3)(4分)一滴体积为V的油酸，配制成体积比为1：k的油酸溶液()，现取一滴体积仍为V的油酸溶液在滴在水面上，在水面上形成面积为S的单分子油膜，已知油酸的密度为，摩尔质量为M。请据此推算阿伏伽德罗常数的表达式。

B．(选修3-4模块)(12分)

　 (1)下列说法中正确的有　　　　

　　　　　　　 A．不管光源与观察者是否存在相对运动，观察者观察到的光速是不变的

　　　　　　　 B．水面上的油膜呈现彩色是光的干涉现象

　　　　　　　 C．日落时分，拍摄水面下的景物，在照相机镜头前装上偏振光片可以使像更清晰

　　　　　　　 D．声源向静止的观察者运动，观察者接收到的频率小于声源的频率

　 (2)如图所示是一列沿x轴正方向传播的简谐横波在

t=0时刻的波形图，已知波的传播速度，

则处质点在1s时的位移为　　　 cm，x=1m

处的质点做简谐运动的表达式y=　　 cm。

　 (3)直角玻璃三棱镜的截面如图所示，一条光线从AB

面入射，ab为其折射光线，图中。已知这种玻璃的折射率试求：

　　　　 ①ab光线在AC面上有无折射光线？(要有论证过程)

②ab光线经AC面反射后，再经BC面折射后的光线与BC面的夹角。

C．(选修模块3-5)(12分)

　 (1)(4分)下列说法正确的是　　　　　

　　　　　　　 A．康普顿效应进一步证实了光的波动特性

　　　　　　　 B．为了解释黑体辐射规律，普朗克提出电磁辐射的能量的量子化

　　　　　　　 C．经典物理学不能解释原子的稳定性和原子光谱的分立特征

　　　　　　　 D．天然放射性元素的半衰期与环境的温度有关

　 (2)是不稳定的，能自发地发生衰变。

　　　　 ①完成衰变反应方程　　　　 。

②衰变为，共经过　　　　　 次衰变，　　　　 次衰变。

　 (3)氢原子的能级如图所示，有一群处于n=4能级的氢原子。如果原子n=2向n=1跃迁所发生的光正好使某种金属材料产生光电效应，则：

　　　　 ①这群氢原子发出的光谱中共有几条谱线能使该金属产生光电效应？

②从能级n=4向n=1发出的光照射该金属材料，所产生的光电子的最大初动能为多少？

11．(10分)有一只小灯泡上标有“12V 6W”的字样，现在要用伏安法测量这只灯炮的U-I图线。现有下列器材供选用：

　　　 A．电压表(0~6V，内阻约10k)

　　　 B．电压表(0~15V，内阻约为25k)

　　　 C．电流表(0~0.3A，内阻约2)

　　　 D．电流表(0~0。6A，内阻约1)

　　　 E．滑动变阻器(10，3A)

　　　 F．电源(电动势为15V，内阻较小)

　　　 G．开关、导线

　 (1)实验中所用电压表应选　　 ，电流表应选用　　 (用序号字母表示)

　 (2)为使实验误差尽量减小，并要求从零开始多取几组数

据，请在虚线框内画出满足实验要求的电路图。

　 (3)某同学通过实验得到的数据画出了该小灯泡的U-I图

线(如图所示)，则上灯泡两端电压为9.0V时，小灯

泡的电阻是　　　　 ，电功率是　　　 W。

　 (4)如果将此小灯泡与一个阻值R=20的电阻串联，并

与电动势为10V，内阻不计的电源串成一个回路，

则电阻R所消耗的电功率为　　　　 W。

[必做题]

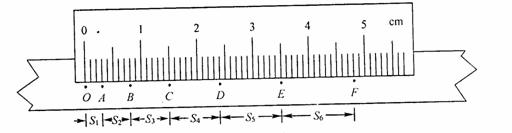

10．(8分)在“研究匀变速直线运动规律”的实验中得到一条纸带，如图所示O、A、B、C、D、E、F是纸带上的七个计数点，每相邻两个计数间有四个点没有画出，用S₁、S₂、S₃、S₄、S₅、S₆表示相邻两个计数点间的距离，在纸带的下方用毫米刻度尺测量计数点间的距离，已知打点计时器电源频率为50Hz，那么，B、C两点间距S₃=　　　 cm；打C点计时对应的速度大小是 　　　　m/s；计算重物加速度的表达式是a=　　　　 (相邻两计数的时间间隔用T表示)，数值是　　 (上述计算结果均保留三位有效数字)

9．如图所示，物体A和B的质量均为m，它们通过一劲度系数为k的轻弹簧相连，开始时B放在地面上，A、B都处于静止状态。现用手通过细绳缓慢地将A向上提升距离L₁时，B刚要离开地面，此过程手做功为W₁若将A加速向上提起，A上升的距离为L₂时，B刚要离开地面，此过程手做功W₂。假设弹簧一直处于弹性限度内，则　 (　　 )

　　　 A．

　　　 B．

　　　 C．

　　　 D．

8．如图所示，在y轴上关于O点对称的A、B两点有等量同种点电荷+Q，在x轴上C点有电荷-Q，且CO=OD，。下列判断正确的是　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．O点电场强度为零

　　　 B．D点电场强度为零

　　　 C．若将点电荷-q从O移向C的过程中，则电势能增大

　　　 D．若将点电荷+q从O移向C的过程中，则电势能增大

7．如图所示的直角三角板紧贴在固定的刻度尺上方，现假使三角板沿刻度尺水平向右匀速运动的同时，一支钢笔从三角板直角边的最下端，由静止开始沿此边向上做匀加速直线运动，下列关于铅笔尖的运动及其留下的痕迹的判断中正确的有 (　　 )

　　　 A．笔尖留下的痕迹是一条抛物线

　　　 B．笔尖留下的痕迹是一条倾斜的直线

　　　 C．在运动过程中，笔尖运动的速度方向始终保持不变

　　　 D．在运动过程中，笔尖运动的加速度方向始终保持不变

6．如图所示，理想变压器原、副线圈的匝数比为10：1，电压表和电流表均为理想交流电表，从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为　　　　　　　　　　　　　　 则　　　　　　　　　　　　 (　　 )

　　　 A．电压表的示数为

　　　 B．在滑动变阻器触头P向上移动的过程中，电流表A₂的示数变小

　　　 C．在滑动变阻器触头P向上移动的过程中，电流表A₁的示数变大

　　　 D．在滑动变阻器触头P向上移动的过程中，理想变压器的输入功率变小

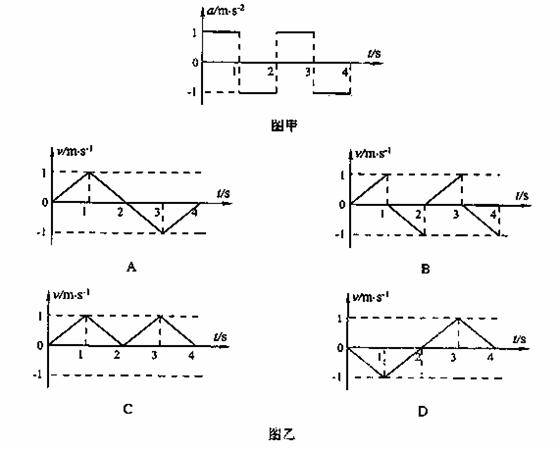

5．一物体由静止开始沿直线运动，其加速度随时间变化规律如图甲所示，取开始运动方向为正方向，则图乙中物体运动的v-t图象，正确的是　　　　　　　　　　　　　　　　 (　　 )

4．在如图所示的电路中，R₁、R₂、R₃和R₄均为定值电阻，R₅为可变电阻，电源的电动势为E，内阻为r，设电流表A₁读数为I₁，电流表A₂的读数为I₂，电压表V的读数为U，当R₅的滑动触点向图中a端移动时　　　　　　　　 (　　 )

　　　 A．I₁变大，I₂变大，U变大　　　　　　　　　　 B．I₁变大，I₂变小，U变大

　　　 C．I₁变大，I₂变小，U变小　　　　　　　　　　 D．I₁变小，I₂变小，U变小
