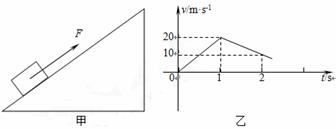

17．如图甲所示，质量为m＝1kg的物体置于倾角为θ＝37°的固定且足够长的斜面上，对物体施以平行于斜面向上的拉力F，t₁＝1s时撤去拉力，物体运动的部分v-t图像如图乙所示。试求：(1)拉力F的大小　 (2)t＝4s时物体的速度v的大小

16．如图所示，质量为m_B=14kg的木板B放在水平地面上，质量为m_A=10kg的木箱A放在木板B上。一根轻绳一端拴在木箱上，另一端拴在地面的木桩上，绳绷紧时与水平面的夹角为θ=37°。已知木箱A与木板B之间的动摩擦因数μ₁=0.5，木板B与地面之间的动摩擦因数μ₂=0.4。重力加速度g取10m/s²。现用水平力F将木板B从木箱A下面匀速抽出，试求：(sin37°=0.6，cos37°=0.8)

(1)绳上张力T的大小；

(2)拉力F的大小。

15．甲、乙两汽车沿同一平直公路同向匀速行驶，甲车在前，乙车在后，它们行使的速度均为16m/s．已知甲车紧急刹车时加速度大小为a₁=3m/s²，乙车紧急刹车时加速度a₂=4m/s²，乙车司机的反应时间为0.5s(即乙车司机看到甲车刹车后0.5s才开始刹车)，求为保证两车在紧急刹车过程中不相撞，甲、乙两车行驶过程中至少应保持多大距离?

14．实验室内，某同学用导热性能良好的气缸和活塞将一定质量的理想气体密封在气缸内(活塞与气缸壁之间无摩擦)，活塞的质量为m，气缸内部的横截面积为S．用滴管将水缓慢滴注在活塞上，最终水层的高度为h，如图所示．在此过程中，若大气压强恒为p₀，室内的温度不变，水的密度为，重力加速度为g，则：

①图示状态气缸内气体的压强为　 　　　　　　；　　

②以下图象中能反映密闭气体状态变化过程的是　　 　　　　　．

13．读出下面图中游标卡尺与螺旋测微器的读数，游标卡尺读数为________mm，螺旋测微器读数为________mm。

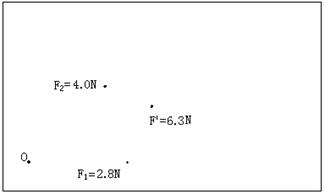

12．某同学完成验证力的平行四边形定则实验操作后得到数据如图，请选好标度在方框中作图完成该同学未完成的实验处理．

结论：_____________________________________________________________________

11．如图所示，质量m=1kg、可看成质点的小物块静止在水平桌面上，

其与桌子边缘相距0．4m，板与桌面间的动摩擦因数为=0.4．

现用F=5N的水平力向右推小物块，为了使它从桌子上掉下，

取g=10m/s²，则力F的作用时间至少为　　　　　　 (　　 )

　 A．0．8s　 　　　　　　　　　　 B．1.0s　 　　　　　　　　　 C．　 　　　　　　　 D．

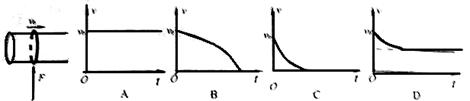

10．如图所示、一个质量为m的圆环套在一根固定的水平长直杆上、环与杆的摩擦因数为，现给环一个向右的初速度，同时对环加一个竖直向上的作用力F，并使F的大小随的大小变化，两者关系为，其中k为常数，则环运动过程中的速度图像可能是图中的　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

9．如图所示，物体A和B的质量分别为2kg和1kg,用跨过定滑轮

的细线相连，静止地叠放在倾角为＝30°的光滑斜面上，A

与B间的动摩擦因数为，现有一平行于斜面向下的力F作

用在物体B上，设最大静摩擦力等于滑动摩擦力，若要使物

体作匀速直线运动，g取10m/s²，则F的大小可能为　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　 A．26N　　 　　　　　　　 B．22N　 　　　　　　　　　　 C．17N　 　　　　　　　　　　 D．11N

8．石块A自塔顶自由下落时，石块B从离塔顶处自由下落，后来两石块同时到达地面，由此可知此塔高为　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 A．　　　　 　　　　　　　　　　　　　　　　　　　　　 B．　　　

　　 C．　　　　 　　　　　　　　　　　　　　　 D．
